描述
产品详情

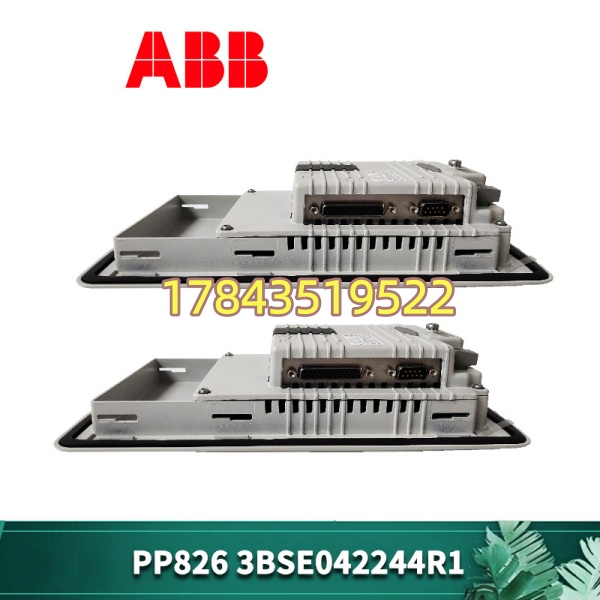

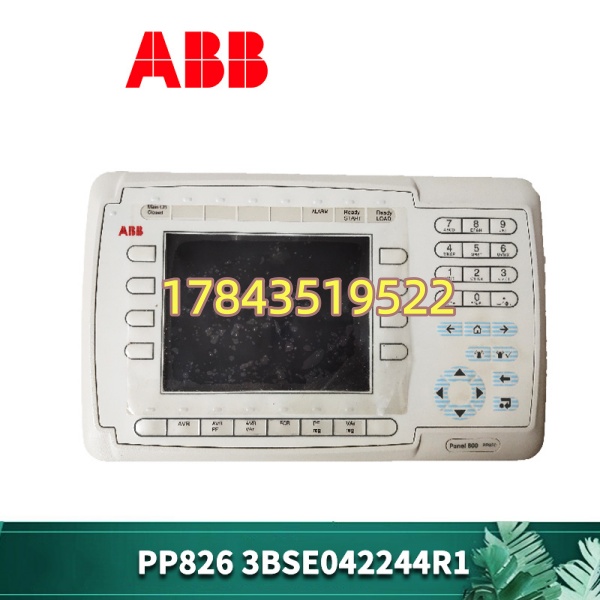

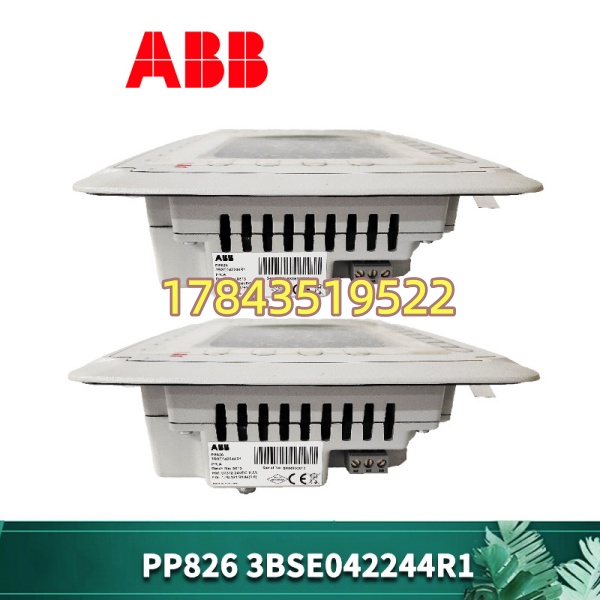

· 型号：PP826（3BSE042244R1）
· 品牌：ABB
· 系列：Panel 800 系列紧凑型 HMI（兼容 AC 800M、Freelance、800xA Web HMI）
规格参数
- 产品目录号：PP826，完整订单号 3BSE042244R1（欧版/亚版常见，美版后缀可能不同）
- 显示屏：10.4″ TFT 彩色 LCD，SVGA 800 × 600 像素，65536 色（18bit 色深）
- 触摸屏：模拟电阻式（四线），标配触控笔
- 处理器/内存：内置 RISC CPU，Flash 内存 + DRAM（具体依 PP826 Rev，典型 128MB~256MB Flash，需核对手册）
- 通信接口：1×Ethernet 10/100Base-TX（RJ45，支持 ABB SattBus/EtherNet/IP 或 Modbus TCP 做客户端），1×COM1（RS-232/RS-485 可组态），1×USB Host（下载/USB 鼠标键盘）
- 供电：24 V DC（±20%），典型功耗 15～25 W
- 前面防护：IP65（NEMA 4X 前壳），后壳 IP20
- 环境温度：工作 0～+50℃（柜内），存储 -20～+60℃
- 认证：CE、cULus、FCC、RoHS（依生产批次）
- 组态软件：ABB Panel Builder 800（版本需匹配固件，如 PB800 v5.x/v6.x）
- 安装：面板开孔嵌入式安装，标配密封垫圈及固定夹
- 状态指示：PWR LED、COM LED、RUN LED（依固件版本显示）
- 支持协议：ABB Control Builder M/Freelance Tags via Ethernet，Modbus RTU/TCP Slave/Master（需 PB800 授权）
产品介绍
PP826 是 ABB Panel 800 家族里 10.4 寸版本，定位介于小型文本屏和 full-blown 800xA Web HMI 之间。它跑 Panel Builder 800 工程文件，通过以太网直连 AC 800M CPU（或 Freelance AC 700F/800F），不需要额外 OPC Server，适合机旁操作台做启停、设参、报警确认和趋势查看。比 PP825（640×480）分辨率高，画面元素能多放些不挤。
坦白讲 PP826 已逐步被新 Panel 800 新代型号（PP877 等）取代，但在大量存量 AC 800M 项目里仍是主流备件。有一点要注意：Panel Builder 工程文件(.ppw) 绑定面板型号和固件版本——用高版 PB800 给老 PP826 下载时需确认固件兼容，跨型号（如 PP825→）通常要新建项目重新关联变量重新排版，不能直接拖.ppw 文件改名用。
应用场景与行业案例
痛点：水厂加药间 AC 800M 本地操作面板（）遭雷击串入 RS-232 口烧通信芯片，屏能亮但连不上 CPU——现场无笔记本做临时 Web Access，操作工只能跑去中控室改设定。这种场景备块同版本 （或预先做好工程备份 .ppw+.pbk）直接换屏恢复本地操作。
典型场景：
- 市政污水处理 — 各工艺段（进水泵房/曝气池）就地 连 AC 800M 做参数设定+报警确认
- 包装/食品饮料 — 单机或线边配 Freelance 800F， 做配方选择与批次启停
- 化工助剂装置 — 防爆小屋外嵌 ，通过以太网读 AC 800M 关键回路趋势
- 老 800xA 瘦客户端替代 — 小规模装置用 + Web HMI 访问 800xA 发布页面
- MRO 备件 — 原 背光暗淡或触摸失灵（电阻屏老化），原位替换
真实案例：西南某污水厂提标改造过渡期，污泥回流池旁 触摸完全无反应——拆开量 24V 供电正常，背光微亮，典型的电阻膜老化（使用 9 年）。库房有台 NOS （同 3BSE042244R1，固件 v6.xx），断电拆旧、嵌新、恢复 Ethernet 及 24V 端子，用 U 盘或 PC 下载原 .ppw 工程（提前存在工程师笔记本），3 分钟触屏恢复灵敏。交代水厂仪电班把全厂五台 触屏校准周期缩到两年一次，南方潮湿环境膜衰减快。
常见问题解答 (FAQ)
屏幕本身无热插拔概念——断 24V DC 再拆。带电拔插可能打坏通信口或内部电源模块。换完新屏先上电确认 PWR/RUN 灯正常再插网线，避免带电网线插拔时感应电压损伤以太网口（虽隔离但通常建议先断电操作）。控制器和 PLC 程序不受影响。
不能直接打开原 .ppw 文件选 ——Panel Builder 800 要求项目关联具体面板型号。通常做法：新建 项目→Import Tags（从原 .csv 或连 AC 800M 在线读取）→重新放置画面对象（分辨率 800×600 vs 640×480 可照搬但需微调布局）→下载。变量地址(Tag) 可复用，屏幕对象要重建或 Copy-Paste 后调整。
Q3：连不上 AC 800M 怎么查？
① 确认 IP 同网段、子网掩码正确（ 默认 192.168.x.x 或 DHCP，需与 CPU 可互 Ping）；② Control Builder M 里该 CPU 勾选”Allow Panel Access / OPC”权限；③ Panel Builder 通信驱动选 ABB AC 800M Ethernet，填入 CPU IP 及 Task/Program 名匹配；④ 用笔记本交叉网线直连 Ping 测试物理链路。
Q4：触摸不准/漂移怎么校？
进入 开机引导（按住某角或 combo 键进 Setup，具体看 PB800 版本文档）→Calibrate Touch→按十字光标逐点点按。若校准后仍漂移严重说明电阻膜老化或受压不均（安装框过紧），考虑更换屏。
Q5：二手/翻新件怎么验？
① 外观无裂痕、背光均匀无暗角；② 上电自检出 Panel Builder splash 屏，RUN 灯绿；③ 进校准触摸四角准确；④ 用以太网连测试 PLC 或 Loopback 测通信口正常；⑤ 确认背面标签 3BSE042244R1 清晰、序列号可查。
Q6：停产和替代？
逐步被 PP877（ wider 屏、更高分辨率）替代，但新旧不 Pin-to-Pin 机械兼容（开孔尺寸可能不同，需核对安装图）。单纯 MRO 备件优先找同 3BSE042244R1 测试良品/NOS，保留原 .ppw 工程备份+PB800 安装包（含对应版本号）是最关键的。
