产品详情

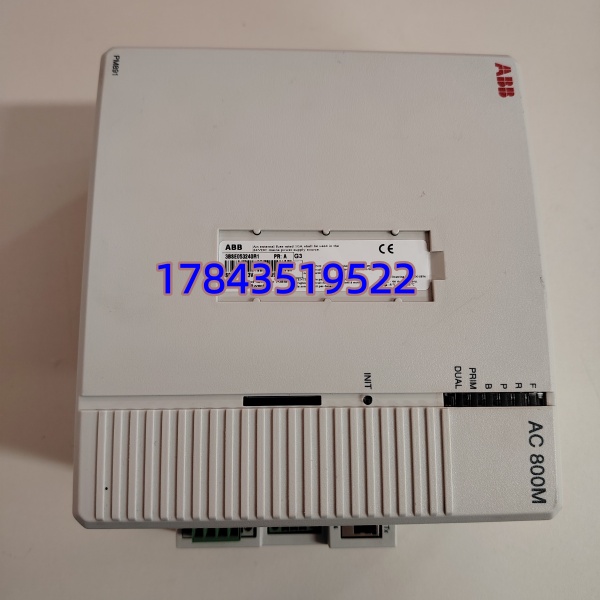

· 型号：PM891（3BSE053240R1）
· 品牌：ABB
· 系列：AC 800M — System 800xA / Compact Control Builder 过程控制器
规
格参数
- 产品全称：ABB AC 800M Processor Unit PM891，物料号 3BSE053240R1（单机，不含配件包，K01 套件含 TB850/TB853 等）
- CPU：Freescale/NXP MPC8270 PowerQUICC II，主频 450 MHz
- 系统内存：256 MB SDRAM（约 209 MB 可供应用），16 MB Flash PROM（固件存储）
- 程序容量：最多 32 个 Application，每 Application 64 个 Program，128 个 Function Block Diagram
- 最小循环时间：1 ms（高速控制回路）
- 通讯端口：2 × RJ45 10/100 Mbps Ethernet（Control Network，MMS + IAC 协议），1 × RJ45 RS-232 隔离串口（COM4，Service Tool 用）
- CEX 扩展总线：内置，最多挂 12 块通讯接口模块（CI85x 系列），可配 BC810 分段
- ModuleBus（S800 I/O）：光学 ModuleBus 最多连 7 个集群 × 12 模块 = 84 块 S800 I/O

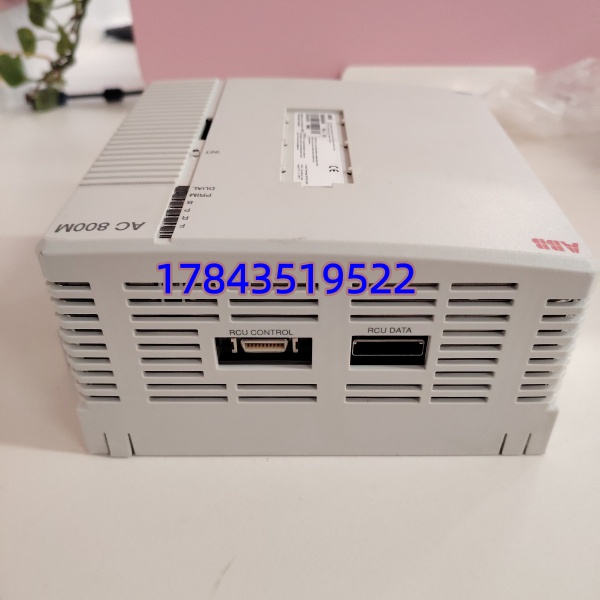

- 冗余：支持双 PM891 主备配置，通过 TK855/TK856 RCU Link 同步，切换时间典型 <10 ms（无扰切换）
- 电源：24 V DC（19.2–30 V），典型 660 mA / 最大 750 mA @24V，功耗约 15.8 W
- 工作环境：0~+55℃（运行），-40~+70℃（存储），5%~95% RH 非凝露，IP20
- 物理：约 186×174×94 mm（H×W×D），重 ~1.6 kg，DIN 导轨安装（通过 TU84x 端子单元）
- SD 卡接口：前面板 Secure Digital 插槽用于程序/事件日志备份
- 认证：CE、UL/cULus、ABS/DNV/GL/LR 船级社、G3 防腐涂层（ISA-S71.04），需核对具体版本
产品介绍
PM891 是 ABB AC 800M 系列里的中高端过程控制器 CPU，专为连续流程工业设计。它不像普通 PLC 只跑逻辑——PM891 内置 256MB 内存，能撑住上千个 PID 回路、复杂顺控及批量配方，配合 S800 远程 I/O 和 CEX 总线第三方通讯（Profibus DP/Modbus TCP/OPC 等），是 800xA 系统的主力控制引擎。两片 PM891 可组成 1:1 热备冗余，主 CPU 挂掉备用无缝接管，输出不抖动。
有一点要注意：3BSE053240R1 是单体 CPU，不附带 TB850（CEX 终结器）和 TK855（冗余同步缆）。新装或冗余改造要单独订 TU848/TU849 端子单元及相应附件。 与 PM866 不能混插同一冗余对——固件和同步协议不兼容，换件时必须成对确认。
应用场景与行业案例
痛点切入：
我在自备电厂碰过 PM861 老化导致周期超时，锅炉燃料调节短暂中断触发 MFT 预报警。那种半夜爬起来查 Control Builder 里”Watchdog Trip”的感觉记忆犹新。后来升 冗余对，主备切过两次（一次风扇堵转过热、一次背板氧化），现场工艺完全没感知——这才是流程装置要的可用性。
典型场景：
- 火电/热电 — 锅炉燃烧管理(BMS)、汽机辅机控制，需 <10ms 冗余切换防误跳闸
- 炼油/石化 — 常减压蒸馏、反应釜温度/压力串级 PID，要求大内存多任务及与第三方分析仪 Modbus TCP 对接
- 制浆造纸/化工 — 批量配方顺控 + 连续调节混合， 多 Application 架构天然适合分单元管理
- 水处理/管网 — 广域分散 S800 I/O 通过光纤 ModuleBus 上联，单 CPU 管控多远程站
真实案例：
北方某 300MW 自备电厂化水程控原用老 PM851 单机，雷雨季 UPS 切换瞬断导致控制器重启、阴床再生步序清零，运行手动干预险些超钠。大修窗口升级为 冗余对（3BSE053240R1 ×2 + TU849 + TK855 + BC810），做完冗余切换测试——拔主 CPU 绿灯照常、程控步序纹丝不动。老师傅说：”早知能这么稳，当年就不该省那对冗余钱。”
常见问题解答 (FAQ)
A：支持。在冗余配置下可在线拔出故障 CPU 换新的，新 CPU 上电后自动从伙伴同步应用和 I/O 映像。单 CPU 配置拔出会停止控制——换之前确认影响范围并在允许窗口操作。拔插前摸一下接地柱释放静电。
Q2：3BSE053240R1（单体）和 PM891K01（3BSE053241R1）啥区别？
A：K01 是套件，盒内含 CPU + TB850（CEX 终结器）+ TB853（RCU 终结器）。3BSE053240R1 只有 CPU 本体。如果你已有旧 CPU 拆下的附件可单独买单体；新装建议 K01 或核对 TU84x 包是否已含终结器，缺 TB850 会报 CEX Bus Error。
Q3：能和 PM866 或 PM865 混用做冗余吗？
A：不能。冗余对必须型号完全一致—— 只能配 。不同代 CPU 固件结构和 RCU 同步协议不同，混插无法建立冗余关系，Control Builder 下载也会报错。
Q4：老系统（Control Builder 5.x / 800xA 5.x）能直接用吗？
A： 要求 System 800xA 6.0.2 及以上或 Compact Control Builder 相应版本。若在很老的 5.x 工程上升级，需先升工程版并确认授权（License）含 支持，否则无法下载。建议拿原项目备份先在离线工程里验证。
Q5：停产了吗？替代方案？
A： 目前 ABB 仍供货但交期偶有波动（8-16 周）。停产传言多混淆了老款 PM866。急用可找原厂测试拆机件，要求卖家提供上机架自检截图（Run 灯常亮、与 S800 I/O 通讯正常）。二手件注意固件版本与目标系统匹配。
Q6：如何鉴别翻新品/拼装？
A：原厂标签激光刻序列号、字体锐利；PCB 阻焊均匀无补焊痕；以太网口金属屏蔽壳无氧化；INIT 按钮手感清脆回弹。价格异常低（新件 3 折以下）或标签重打需警惕。
