描述
产品详情
· 型号：PM891
· 品牌：ABB
· 系列：AC 800M / System 800xA 控制器处理器族
技术参数
| 参数项 | 指标（PM891 / 3BSE053240R1） |
|---|---|
| 模块类型 | 处理器单元（Processor Unit，单体） |
| 完整物料号 | 3BSE053240R1（K01=3BSE053241R1，K02=3BSE053242R1 冗余套件） |
| 处理器 | Freescale/NXP MPC8270 PowerPC，450 MHz |
| 内存 | 256 MB DDR2（应用可用 208.985 MB），无内部电池，实时钟靠外置电池或 CEX 同步 |
| 固件存储 | 16 MB Flash PROM + 前面板 SD 卡插槽（程序/组态备份） |
| 周期性能 | 1000 布尔操作 0.043 ms，任务周期可下探 1 ms，每控制器 32 任务/32 应用 |
| 供电 | 24 VDC（19.2–30 VDC），典型 660 mA / 最大 750 mA，功耗 15.8 W（18 W 峰值） |

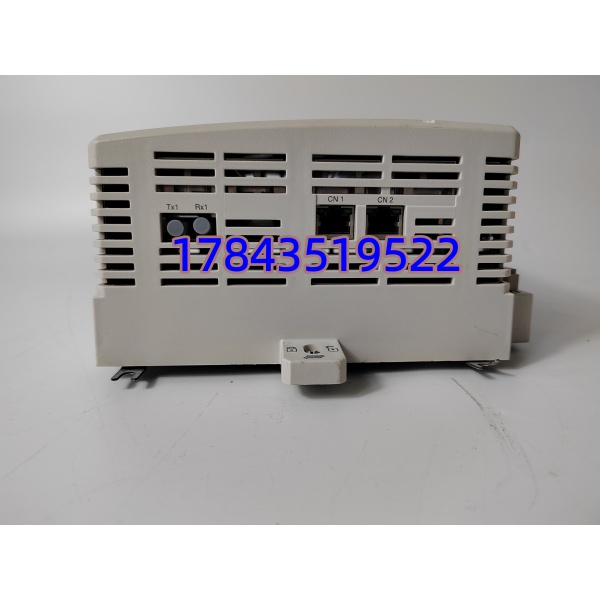

| 以太网 | 2×RJ45 CN1/CN2 10/100 M（MMS+IAC），无千兆、无原生 Profinet 主站（需 CI871 等 CEX 卡扩展） |
| 串行 | 1×RJ45 COM4 隔离 RS232，接 Control Builder M 调试 |
| 背板总线 | CEX-Bus（DB25 电口，挂 CI541V1/CI854A/CI871 等最多 12 块）+ 光 ModuleBus（7 簇×12 S800 模） |
| 冗余 | 支持 CPU/CEX/ModuleBus 全冗余，主备切换 ≤10 ms，RCU Data/Control 双缆链接 |
| 指示 | PRIM/DUAL/INT/ERR/PWR 多 LED + INIT 按钮 |
| 工作温度 | 0 °C ~ +60 °C（存储 -40~+85 °C，部分渠道标 -25 起以原厂手册为准） |
| 尺寸 / 重量 | 245×105×280 mm / 2.1 kg，水平 DIN 轨装（TU847/TU851 底板） |
| 认证 | CE / UL / cUL，IEC 61131-3，EMC 全认证，ATEX Zone 2 依版本 |
产品介绍
汽机电子间 System 800xA 报”Controller 2 Not Primary”，绕到 AC800M 机架看 TU851 上 PM891 的 DUAL 灯不亮、INT 闪红——十次有六次不是 CPU 死，是 RCU Data Link 光缆被检修踩松了半格，备机同步断了被主控踢成单机。PM891 在 AC800M 架构里就是那块”把 Control Builder M 下装的逻辑跑起来”的板：MPC8270 吃 256 MB RAM 跑 32 个周期任务，CN1/CN2 走 MMS 跟 800xA 服务器握手，光 ModuleBus 拉最多 84 块 S800 I/O，CEX 槽里插 CI541V1 做 DP 主站、插 CI854A 做 800xA 升级通信。它本身不带 I/O 端子、不解析 4–20 mA，但没了它整个控制站就是个空机架。
采购这件的坑全在”套件拆卖”和”跨系误标”：搜索首页一半把 PM891K02 冗余套件（3BSE053242R1，含 2 CPU+缆+终端）当单体卖、一半写”PM891 是 AC 800F Freelance CPU”（800F 用的是 PM891 但物料号体系混用易错）、还有写”双千兆+Profinet 主站+IP65 户外”——三套里千兆和 Profinet 主站是 CI871/新 PM8xx 的活，IP65 更是把紧凑型机箱参数张冠李戴。 严格来说，3BSE053240R1 单体只认 TU847/TU851 底板、只跑 AC800M Firmware（如 5.1/6.0.x），Control Builder M 工程里 CPU 类型选 才认；拿它插 800F 站需查 Freelance 兼容矩阵，插 800xA 新项目建议直接问 ABB 授权代理要 PM891K02 或迁 PM808F 路径。现场实测发现，同号拆机件若 SD 卡槽簧片松（用卡试插有接触电阻）、光 ModuleBus 发射管衰减到 -12 dBm 以下，冷启动能枚举、运行高温下偶发”Task Watchdog”掉主备，这种暗病桌面量 24 V 正常、上机架跑满负载 24 小时才暴露。原厂单体件 EOL 后老柜备库走 New Surplus 密封或带 TU851 测试机架做冗余切换+满 ModuleBus 打点报告的拆机良品。
