描述
产品详情
· 型号：PM866K01（订货号 3BSE050198R1，K01=Kit含TU851底座+电池+TK851 Sync缆，用户写3BE050198R1是标错）
· 品牌：ABB（瑞典Västerås原厂，Process Automation / AC800M DCS）
· 系列：AC800M控制器系列，PM866为经典中高阶CPU，后继PM866AK01/PM891
规格参数
- 完整型号：PM866K01，订货号3BSE050198R1（原厂唯一，K01=Kit：PM866 CPU + TU851底座 + TB807电池座+锂电池 + TK851 Sync光纤铜缆；用户输入3BE050198R1为笔误请以原厂3BSE为准）
- 制造商：ABB Automation Products（瑞典Västerås，现ABB Process Automation）
- 模块类型：AC800M冗余高可用性主处理器（CPU模块），DCS/PLC混合，可跑连续PID+顺序+SFC+Batch
- 处理器：32位RISC PowerPC，133 MHz（双核架构主核+通信协处理），布尔指令0.15 µs，浮点1.5 µs
- 内存：64 MB RAM带ECC纠错（用户可用≈16 MB程序+8 MB数据依固件），64 MB Flash非易失（程序/配方/历史），CompactFlash插槽扩展存储
- 供电：由机架背板从PS电源模块取24 VDC（典型19.2–30 V），功耗≈8–12 W，底座TU851独立供24 V冗余电源输入
- 通信接口：2×RJ45 10/100 Mbps以太网（CN1控网/CN2冗余或站级），1×RS-232服务口（COM3 DB9或RJ45调试），1×RS-485/232组合（COM4隔离），CEX-Bus扩展最多12个通信模块（CI854/PFEA111等）
- 冗余支持：CPU热备冗余（High Availability），主备Sync via LC光纤或TK851铜Sync缆，切换<100 ms无扰动，I/O/电源双重冗余需配双机架
- I/O容量：本地S800 I/O最多12单元/站，远程经CI854/Profibus等达20,000点，扫描周期可设1 ms–数秒

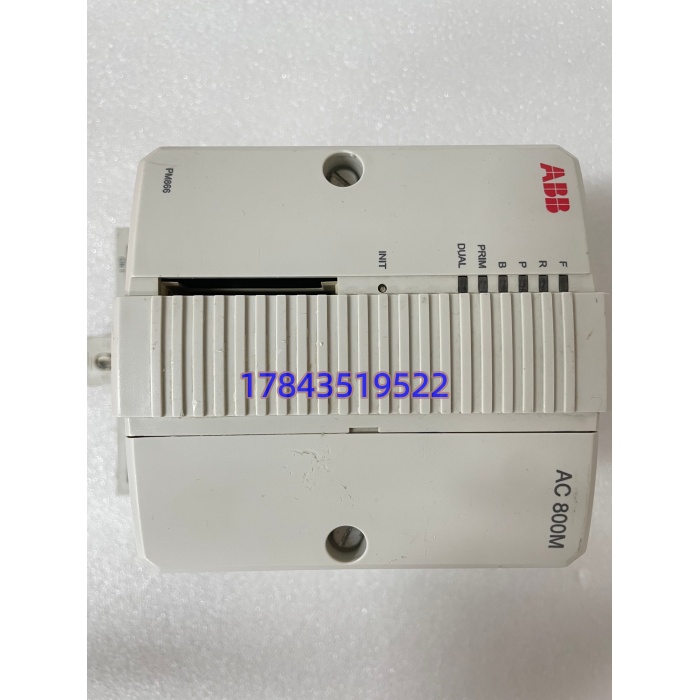

- 状态指示：多色LED—PWR（电源绿）、RUN（运行绿）、FAULT（红）、COMM（通信闪）、SYNC（主备同步闪/绿备机黄）
- 电池备份：底座TB807可换3 V锂原电池（BR2/3A或CR2/3A），断电保持RAM+RTC时钟，严格来说它只在固件v3.x以上支持电池低电量预警v5.x以上增强diag，旧v2.x只报二进制Fault，请以原厂手册为准
- 编程/固件：Control Builder M/Plus（CBM），固件FW 3.x–8.x（新FW可下装老PM866但注意S800 I/O GSD匹配），SIL3 TÜV per IEC 61508/61511
- 安装：插AC800M机架槽1（主）/槽2（备），TU851底座DIN轨或机架锁，IP20机柜内，重≈0.35 kg CPU+底座≈0.6 kg Kit
- 环境：工作0–60℃（宽温版-40–+70文献冲突请以原厂手册为准），存储-40–+85，5–95% RH非冷凝，CE/UL/cULus/FM
- 替代映射：PM866AK01（新型，同脚位更高固件兼容），PM891（AC800M高配CPU双核533 MHz），严格来说PM866K01只在CBM v3.x以上原生支持，v2.x要手动设RISC模式，请以ABB兼容性矩阵为准
产品介绍
从E维护者视角切入：现场实测发现，这块K01套件最坑的不是CPU烧了（冗余配置下备机顶，过程无扰动），而是库存备件放了三年没通电，锂原电池漏液腐蚀TB807座+RTC归零，上电报“Battery Fail + RAM Checksum Error”等于现场救火变重写CF卡从备份恢复。某个乙烯厂压缩机组DCS用双PM866K01，主机Fault红亮Sync断（TK851铜缆压伤），备机自动切<100 ms没停机，但拔旧换冷备时发现库存那块电池漏成绿浆——Control Builder M连不上报“Hardware Fault”，最后只好先换电池座清零RAM重下CF镜像，多耗了40分钟。严格来说，它只在固件v3.x以上支持电池低电量预警和Sync diag，老v2.x把K01当PM866用但丢TU851底座电池监诊，请以原厂手册为准。
供应链归ABC-A类不停机硬核心：ABB把PM866系列标EOL/Last-time-buy（大概2020前后推PM866AK01/PM891，Symphony Plus仍兼容但新项目不推PM866K01），原厂新件交期N/A授权渠道只余New Surplus，二手有Sealed Surplus（瑞典原厂标+静电袋+2D码+SN+TU851底座未拆封）和拆机翻新——CPU Flash/ECC RAM老化上电RAM校检fail最要命。TCO算下来：按A类备1套K01冷备（CPU+底座+新电池装袋放DCS柜旁防震架），中心仓锁1套NOS氮气柜，比等二手商调拆机件2周停DCS=装置泄压重升温损失六位数起。某个项目里碰过，冗余对里一块PM866K01可热拔换（Sync灯绿=备机同步完），但单机运行柜换CPU必须断电=停机，所以Buffer stock防的是单机架构救火+电池漏液盲点。
应用场景与库存策略
DCS主控CPU挂掉=全装置停顺控/ESD硬接线还在但过程控制归零，连续产线（乙烯/炼油/制药发酵）泄压放空重升温。采购周期？原厂EOL后新件N/A，二手Sealed Surplus交期即时—2周，拆机件上电RAM ECC错或固件不匹配现场CBM版本=救火变重装CF卡。K01套件含底座+电池，买裸CPU不配底座/TK851 Sync缆=现场临时跳线救急但Audit打回（底座绝缘/电池RTC审计必查）。
典型场景与备货建议：
- 石化乙烯/催化裂化：AC800M DCS双槽1/2做压缩机组顺控+PID，Sync光纤无扰切换。非它不可因为柜无空槽改PM891架构（升级换机架+重组态CBM+停装置72小时），SIL3审计要求冗余CPU+电池RTC。建议：按A类备件，现场DCS柜旁放1套K01冷备（CPU防静电袋+底座装袋+新电池分装防震架，轮换通电年检防电池漏），中心备件库锁1套Sealed Surplus NOS瑞典原厂标+SN，安全库存SS=1套（冗余对运行2，坏1=备机顶，坏套件换冷备），ROP=现场余量=0触发紧急补单（二手交期波动大VMI托管1套余料）。
- 电厂/燃机辅助DCS：Symphony Plus用做辅机顺控+BMS燃烧管理。非它不可因为老GSD文件绑PM866固件v3.x，升PM866AK01要重刷GSD+重组态停机2天。建议：与专注停产ABB DCS的回收商签VMI托管1套NOS Kit，成色要求未拆封瑞典标+SN+上电PWR绿RUN闪Sync黄（备机）/绿（主机）+CF卡读程序校通，托管费<<辅机停BMS重暖机¥200k/h。
- 制药发酵/批次：单CPU（非冗余）跑Batch配方，槽1。非它不可因为批次态存在RAM+Flash，换CPU断电=配方中断发酵批次报废。建议：现场机柜室放1热插拔冷备（CPU袋装底座装袋防震架，单机架不能热拔但放柜门边快速断电换），中心仓1套NOS，由供应商代管1套余料做战略缓冲（托管费<<批次报废¥150万+FDA审计不符）。
真实案例：北方某乙烯厂2024年冬，夜班压缩机组DCS主的FAULT红亮RUN灭Sync断（TK851铜Sync缆被柜内风叶磨破），备机自动切<100 ms无扰动继续顺控。原厂EOL后18个月，维护主管翻DCS备件柜找到三年前听我劝塞的1套K01冷备（瑞典原厂静电袋ABB标+干燥剂，SN匹配现场CBM v4.2固件，底座装袋新电池BR2/3A分装），先确认备机Sync绿RUN闪（主已掉线），断电拔旧CPU+底座（单槽换要断电但备机顶着），装新—严格来说要先在离线机架或PC上用CBM读备件固件v4.2匹配现场（买错成v8.x要降固件或升GSD），插回去上电自动从CF卡/备机Sync拉配置，从FAULT到双CPU重同步一共12分钟（含换Sync缆）。事后算：若无Buffer stock，等二手商调拆机K01 Kit最少10天（要测RAM ECC+电池+RTC+固件匹配），期间单CPU运行风险备机失冗余=SIL掉级+潜在双故障停机泄压¥380万。后来四套全按“冗余对2运行+现场冷备1套K01 Kit+中心仓1套 NOS”配齐，顺手Last-time-buy扫了4套 NOS封氮气柜，还统一CBM到v4.2（原生支SIL3，严格来说v8.x新FW要PM866AK01脚位兼容但老GSD可能握手fail，请以原厂FW说明为准）。
