描述
产品详情
· 型号：PM866K01
· 品牌：ABB
· 系列：AC 800M（System 800xA 平台，同系有 PM864 / PM865 / PM866A / PM891）
规格参数
| 项目 | 参数 | 备注 |
|---|---|---|
| 订货号 | 3BSE050198R1 | K01 套件版，含 TP830 等附件 |
| 处理器 | Freescale/NXP MPC866，32位 RISC | 133 MHz |
| 应用内存 | 64 MB RAM（可用 51.389 MB） | 2 MB NVRAM（部分资料） |
| 固件存储 | 4 MB Flash PROM | CF 卡扩程序/日志 |
| 布尔性能 | 1000 条布尔 0.09 ms | — |
| 供电 | 24 VDC（19.2–30 VDC） | 典型 210 mA / 最大 360 mA |
| 功耗 | 典型 5.1 W / 最大 8.6 W | 无风扇散热 |
| 以太网 | 2×RJ45（CN1/CN2），10 Mbps | MMS/IAC，控制网冗余 |
| 串口 | COM3 RS232（Modem信号）、COM4 隔离RS232 | 配置工具接 COM4 |
| 冗余 | CPU/CEX-Bus/通信/S800 I/O 四级 | 主备切换 ≤10 ms |
| I/O 容量 | 单机 Max 96 个 S800 模块；冗余态 84 个 | ModuleBus 电气+光纤簇 |
| 工作温度 | +5℃ ~ +55℃（部分资料标 0~55） | 存储 -40~+70℃ |
| 防护/防腐 | IP20，ISA 71.04 G3 | 机柜内 |
| 尺寸/重量 | 119×186×135 mm / 约 1.2 kg（含底座） | DIN 轨滑锁 |
| 认证 | CE / UL61010-1 / EN50178 / IEC61131-2 | 船级社按批次 |
| 套件内含 | PM866 板、TP830 底座、TB850/TB807/TB852、备份电池 4943013-6 | 单买板不附底座 |
产品介绍

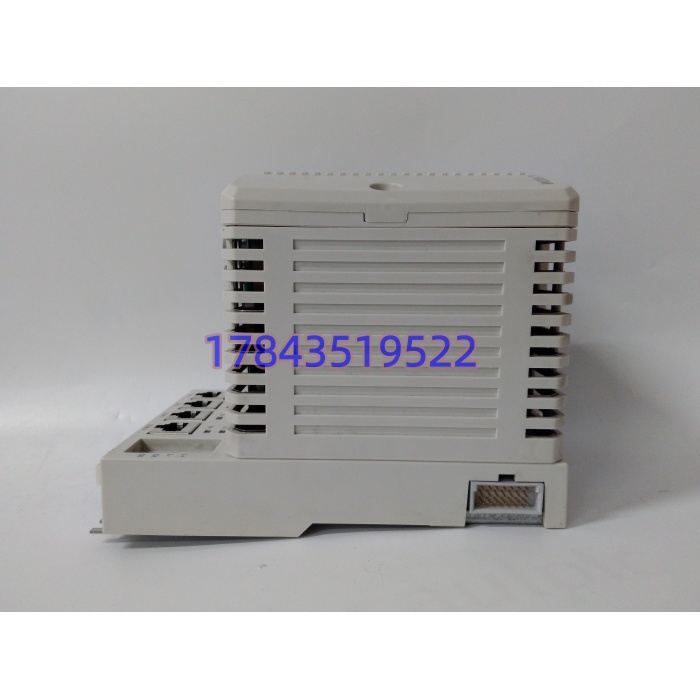

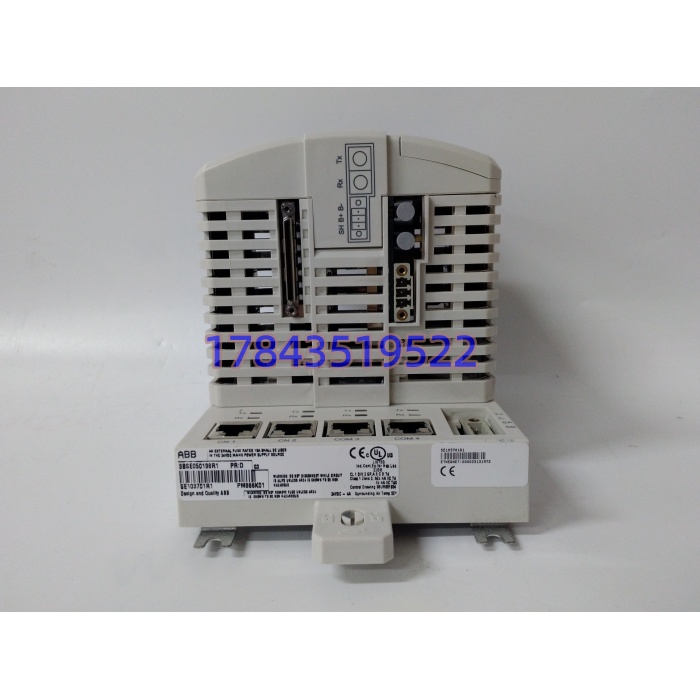

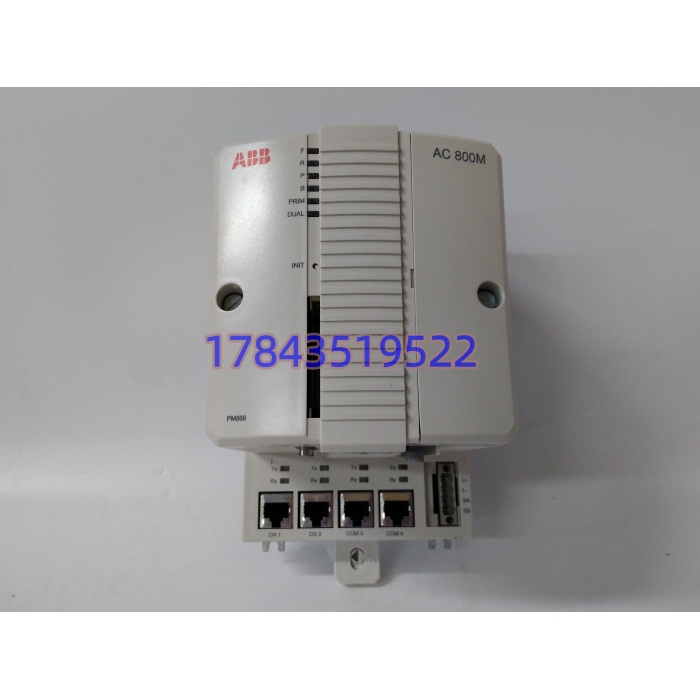

PM866K01 是 AC800M 机架里那块“脑子”，不是通信卡也不是电源。它插在 TP830 底座上，前面 CN1/CN2 走控制网连 800xA 或第三方便携 SCADA，COM3/COM4 留现场调机，背后 CEX-Bus 带 CI854/CI871 之类通讯模块，ModuleBus 带 S800 I/O。老系统里它和 PM864 是平滑替代关系，内存翻倍、冗余机制一致；和 PM866AK01（3BSE076939R1）比，K01 是老标，AK01 是新修订版固件基线不同，两者硬件脚位兼容但下装文件要核对版本。
和用普通 PLC 扛过程控制比，PM866K01 的价值在“冗余是原生设计”——主备两块 CPU 靠 RCU-Link 镜像内存，交换机、电源、I/O 簇都能冗余，乙烯/锅炉这种停一次亏几十万的场景非它不可。有一点要注意：它不带 SIL 认证，要做 SIL2/3 得换 PM865+SM831 高完整性方案，别听商家“PM866K01 支持 SIL3”的浑话。
应用场景与行业案例
我在一座老炼油常减压装置遇到过：深夜主 CPU 的 INIT 灯常亮，备用 CPU 没切过来（TB852 RCU-Link 终端电阻松了）。操作员画面全灰，装置逼停。拆下 PM866K01 看背板针无烧痕，换一块同订货号备件、重锁 TB852 终端、冷启下装，12 分钟恢复。老师傅说：“AC800M 冗余最怕终端块松，CPU 本身是皮实的。”
典型场景：
- 石化连续工艺（裂解/常减压/重整）：主备 CPU 冗余，单点故障切换 ≤10ms，装置不停车。
- 电厂辅机程控（输煤/除灰/凝结水）：S800 I/O 分布柜多，PM866K01 带 ModuleBus 光纤簇拉远至 150m。
- 造纸湿部传动：800xA 下多应用多任务（32 应用/32 任务），64MB 内存跑几百 PID 不挤。
- 老 AC800M 扩容改造：原 PM864 内存不够，升 保留底座与 I/O 接线，只刷固件。
- 船用/海上平台 PCS：DNV/ABS 证书件，普通 x86 工控机拿不到船级社。
真实案例：2020 年华南某 LNG 接收站，B 列 备份电池没电（NVRAM 时钟丢），冬令时切换后历史库时间错 1 小时，SOE 事件排序乱。库存换电池（4943013-6）顺手换整模块做冷备，因为旧模块 LED 驱动已暗。保运班长感慨：“CPU 没坏，但电池和 LED 是老化前兆，备件库按 5 年一轮换别等坏。”
