描述
产品详情

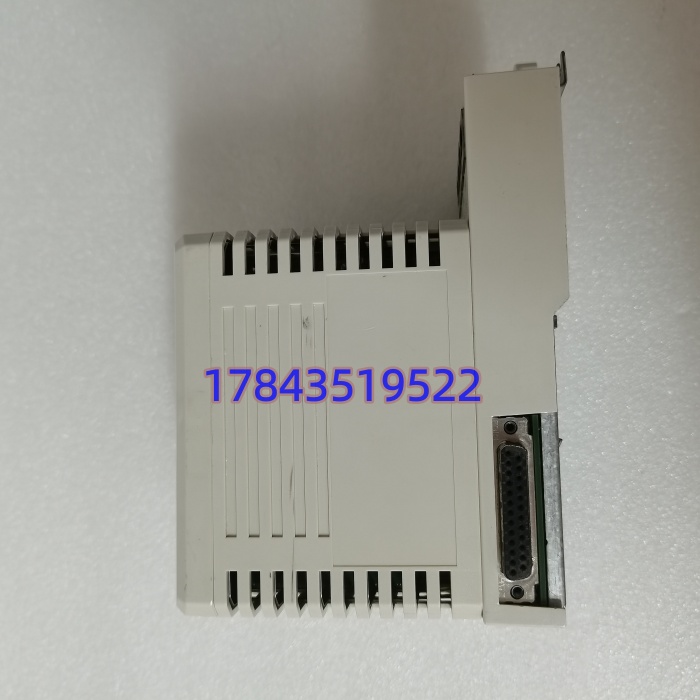

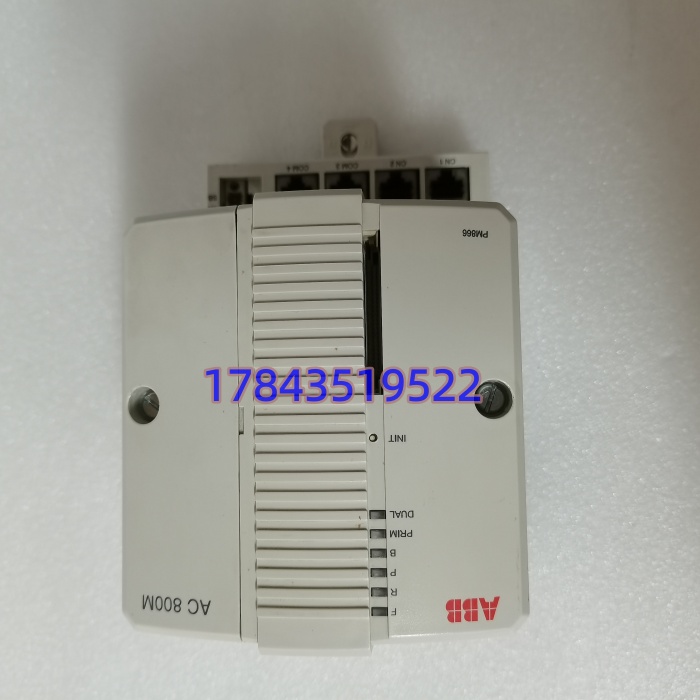

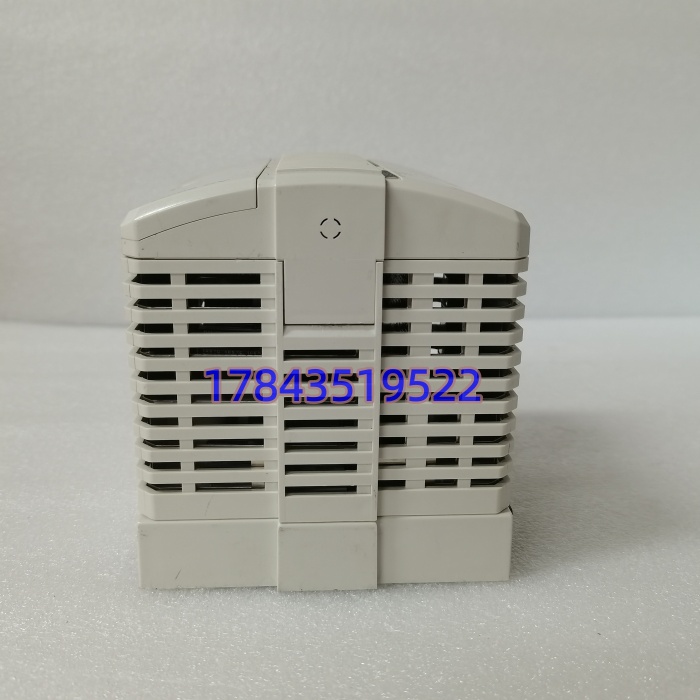

· 型号：PM866K01
· 品牌：ABB
· 系列：AC 800M（System 800xA 过程控制平台通用控制器）
规格参数
| 参数项 | 规格值 |
|---|---|
| 型号 / 订货号 | PM866K01 / 3BSE050198R1 |
| 产品定位 | AC 800M 通用处理器单元套件（Processor Unit Kit，非 PM865/PM867 HI 安全型） |
| 处理器 | Freescale MPC866 PowerPC 32bit RISC，133 MHz |
| 内存 | 64 MB RAM（应用可用约 51.389 MB），4 MB Flash PROM（固件存储） |
| 非易失存储 | 板载 CompactFlash 插槽（应用与冷保持数据），内置 3.6V 锂备份电池（4943013-6） |
| 供电 | 24 V DC（19.2-30 V DC），典型 210 mA / 最大 360 mA，典型功耗 5.1 W / 最大 8.6 W |
| 以太网 | 2×RJ45 10Mbps（CN1/CN2，Control Network MMS/IAC），非 100M 口 |
| 串口 | 2×RJ45 RS-232（COM3 非隔离带 RTS/CTS，COM4 光隔服务口） |
| 背板总线 | CEX-Bus（通过 TP830，最大 12 通信模件）、ModuleBus（最大 96 单机/84 冗余 S800 模块） |
| 冗余 | 支持 1:1 控制器冗余，主备镜像同步，切换 ≤10 ms（ABB 原厂标称） |
| 扫描周期 | 应用任务最低 1 ms，ModuleBus 扫描 0-100 ms 依模块数 |
| 编程与软件 | Control Builder M / Plus，IEC 61131-3（LD/FBD/SFC/ST），800xA 工程环境 |
| 协议 | Modbus TCP、MMS、IAC、OPC DA/UA（经 OPC Server）、RS-232 透传；Profibus DP 等需 CEX 扩展卡 |
| 安装 | DIN 导轨（滑动锁紧机构），配 TP830 底座、TB850/TB807/TB852 终端 |
| 物理 | 模块约 185×44×135 mm，套件含底座约 1.1-1.2 kg |
| 环境 | 工作 +5~+55℃（商家页标 -20~60℃ 是降额口语），存储 -40~+70℃，5-95%RH 非凝露，G3 防腐 |
| 安规 | CE、UL 61010-1、EN 50178、IEC 61131-2、DNV-GL 等船级；非 SIL 认证件（SIL 需 PM865+SM8xx） |
| 生命周期 | ABB 主推已转 PM866AK01（RoHS 版）及 PM867K01；PM866K01 原厂 EOL，走备件服务线 |
产品介绍
维护者视角切入：现场实测发现，PM866K01 这种老 CPU 套件最阴的失效不是”死机”，是备份电池漏液——4943013-6 那颗 3.6V 锂扣在机柜 55℃ 环境里跑 8 年，电解液顺着 PCB 毛细爬到 CEX 总线驱动芯片脚，CompactFlash 里的应用校验偶尔出错，控制器重启后从 Flash PROM 回滚到上一版，PID 参数倒退三天。某化工装置就因此”莫名其妙”回退设定值，查了一周才怀疑到电池。换 PM866K01 本体 10 分钟，但确认”是电池漏液腐蚀”花了 4 小时超声波洗板。
作为 AC800M 通用系的 K01 基础套件，它吃 MPC866 跑实时核，64MB RAM 在今天看寒酸，但跑 200 个 PID+50 个 SFC 步序+Modbus TCP 扫 80 个 S800 模块稳得一批，关键是冗余切换 ≤10ms 无扰动——这是老 800xA 装置不肯升 PM867K01 的理由：升上去要重做控制网络证书、CompactFlash 镜像迁移、SIL 论证重签，停机窗口比留两台冷备贵十倍。采购算 TCO 别只看二手价（国内 8000-22000 人民币跳动），得算”主备切换失败导致装置降负荷”的代价：一台 350MW 机组因控制器冗余不同步切手动，半小时少送电量够买十五套。生命周期上 ABB 推 PM866AK01 替代（硬件兼容、RoHS 合规），但老装置固件锁 3BSE050198R1 的，不能盲目拿 AK01 顶，必须同 Control Builder M 工程版本验证。
应用场景与库存策略
AC800M CPU 套件最阴的故障是”电池漏液腐蚀型”：OK LED 绿、冗余同步灯正常、Control Builder 在线监视不报毒，但 CompactFlash 应用校验每周自恢复一次，运行部当”工程师站下装冲突”清了事。等某次全停再上电，控制器从 Flash PROM 旧备份起来，设定值回退，装置开车曲线歪一段。
- 火电厂 800xA 汽机/锅炉控制（ 冗余对）：非它不可（控制网络 MMS 会话绑定 CN1/CN2 MAC 和 CompactFlash 指纹），建议每对控制器备 1 套同订货号 3BSE050198R1 裸套件冷备 + 提前用 Control Builder M 做 CompactFlash 镜像备份（含电池状态字节）。
- 石化 DCS 装置控制站（S800 I/O 挂 ModuleBus）：涉连续生产，建议 2 装置合备 1 套，由自动化班管不进通用库；备件卡必须记”备份电池生产日期+上次漏液检查日期”。
- 纸厂 QCS 主控制器：环境湿度高，到货先拆外壳查 PCB 有无电解液结晶再入库，别信”全新未拆”不检。
- 海外 EPC 备件包：体积不大但工程绑定极重，建议国内中心库备 1 套、项目国当地备 1 套，走 A 类 ABC 管控（主备双死停机损失 >> 套件价）。
- 老装置改造临时扩容：别拿它当新项目主控制器买，新项目直接 PM866AK01 或 PM867K01，老件只干续命。
真实案例：2022 年沿江某 PTA 装置，800xA 控制站 冗余对运行第 9 年，每周一凌晨 CompactFlash 应用校验自恢复一次，运行部当周维护窗口”下装冲突”忽略。某次装置全停检修后送电，主控制器起不来，备机接管但 CompactFlash 里是三个月前旧版，反应器温度设定值回退 4℃，开车曲线歪了 6 小时才人工改回。拆下主 CPU 发现 4943013-6 电池顶端有白色结晶，PCB 上 CEX 驱动芯片脚已腐蚀发黑。库房有套 3BSE050198R1 但没做 CompactFlash 镜像（以为”同型号插上就行”），换套件后从工程师站下装，因 Control Builder M 版本差一个小补丁，下装失败两次。反思： 备件卡不能只记”CPU 套件 1 套”，必须把”3BSE050198R1 / 备份电池批号与装机日期 / CompactFlash 镜像备份日期 / Control Builder M 工程版本号”绑在一起；否则备机上线因镜像缺失或版本差一级，比没备件还多耗 6 小时。
