描述
产品详情
· 型号：PM866-2（3BSE050201R1）
· 品牌：ABB
· 系列：AC 800M（System 800xA）
规格参数
- 产品型号：PM866-2，订货号 3BSE050201R1
- 所属系统：ABB AC 800M 控制器，兼容 System 800xA 工程环境
- 处理器：Freescale(NXP) MPC866 PowerQUICC II，32-bit RISC，主频 133 MHz
- 用户程序内存（RAM）：64 MB（应用程序可用约 51 MB）
- 固件存储（Flash PROM）：4 MB
- 以太网接口：2×RJ45（CN1/CN2），10/100 Mbps IEEE 802.3，支持 MMS/IAC/Modbus TCP
- 串行接口：2×RJ45（COM3 RS-232C 带 Modem 控制信号，COM4 光隔 RS-232 用于服务工具）
- CEX-Bus：最多挂载 12 个通信扩展模块（CI85x 系列等）
- ModuleBus 容量：单 CPU 最大 96 个 S800 I/O 模块；冗余配置最大 84 个
- 冗余支持：支持 CPU+CEX-Bus+S800 I/O 全冗余热备（Hot Standby），切换时间 <10 ms
- 后备电池：板载 3.6V 锂电池（保持 RTC 及变量）
- 供电方式：由 AC 800M 背板电源模块（如 SD82x/SPxx）提供 +5VDC，典型功耗 5.1W（max 8.6W）
- 工作温度：0~+55℃（部分资料标 +5~+55℃），存储 -40~+70℃，湿度 5%~95% 无凝露
- 防护等级：IP20（需安装在控制柜内），ISA Secure 认证
- 安装方式：DIN 导轨 Slide & Lock 机构，插入 TP830/TP854 等 CPU 底板
- 编程软件：ABB Control Builder M Professional（CBM），符合 IEC 61131-3（LD/FBD/SFC/ST/IL）
产品介绍

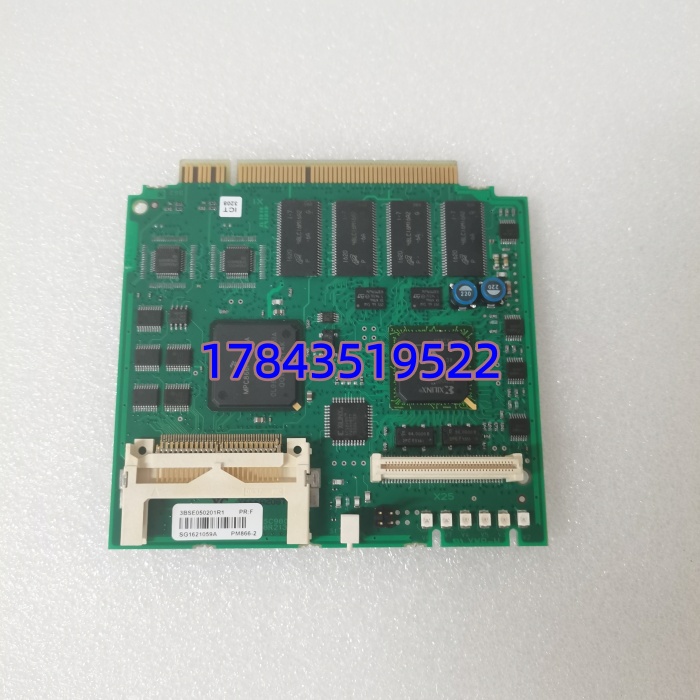

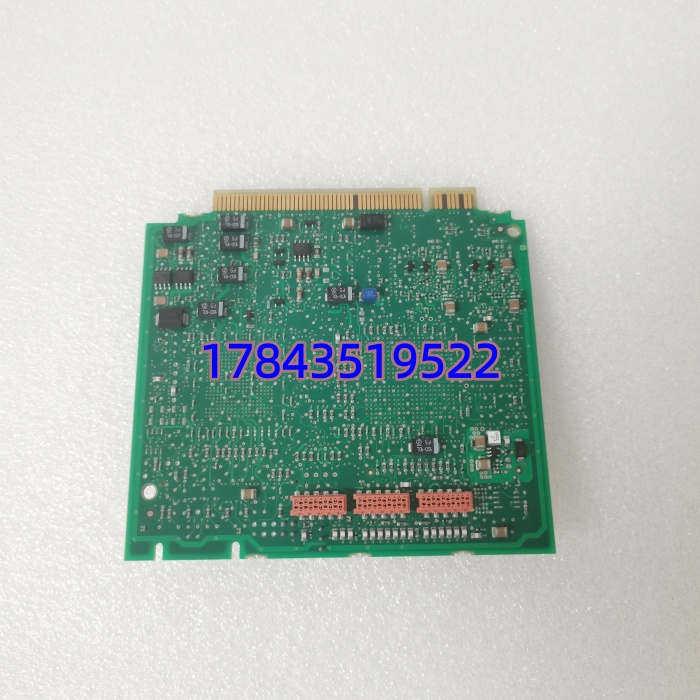

PM866-2 是 ABB AC 800M 平台的中高阶冗余 CPU 模块，在 800xA DCS 系统中承担主控制器角色。它比 PM864 内存更大（64MB vs 32MB），能跑更复杂的顺控和多回路 PID，适合 I/O 点位数千的中大型装置。需搭配 TP830 或 TP854 底板、冗余同步电缆（TB850/TB860）及 CompactFlash 卡使用，单独一块 PM866-2 不能独立工作。
坦白讲，PM866-2 和 PM866AK01 本质上是同一颗 CPU 板——差别在于 PM866-2 通常指含双 CPU+底板+同步缆+电池 的冗余套件（Kit），而 PM866AK01 是单 CPU 板卡。老系统延寿时别买错，单板无法做冗余对，套件里的底板 TP830 也要注意以太网 MAC 地址标签是否完好。
应用场景与行业案例
我在现场见过太多因为省一颗冗余 CPU 钱，结果单 CPU 挂掉全例。 存在的最大意义就是——主从两片实时镜像，主 CPU 死机从机 10ms 内无扰动接管，现场调节阀、电机分毫不抖。
典型场景：
- 火力发电厂 DCS（锅炉 MFT/汽机 ETS 辅控）：要求 余， 成对组 Hot Standby，防止单点故障触发机组跳闸。
- 石油化工连续聚合/精馏装置：S800 I/O 经 Module入， 处理大量 PID 回路及联锁顺控，冗余配置保证不中断。
- 造纸/冶金连退线传动控制：需大 RAM 装载复杂 SFC 顺控，64MB 内存优势明显，CEX-Bus 扩展 Profibus DP 连接变频器。
- 水处理/制药批次控制：通过以太网与 800xA 操作员站通信，支持 OPC DA/MMS，便于批次配方管理。
真实案例：南方某 300MW 自备电厂 #2 机组 DCS，原 （初代）一块 CPU 因电容老化反复 RUN 灯闪烁后宕机，当时是单 CPU 运行侥幸没停。业主吓一跳，对 冗余套件替换。旧底板 TP830 保留，拔掉旧 插上新板，用 Control Builder M 做 Offline 下载后在线同步——从断电到恢复控制约 25 分钟。换完做冗余切换测试三次均正常，老师傅说”这钱花得值，再也不用半夜盯 RUN 灯”。
