描述
产品详情

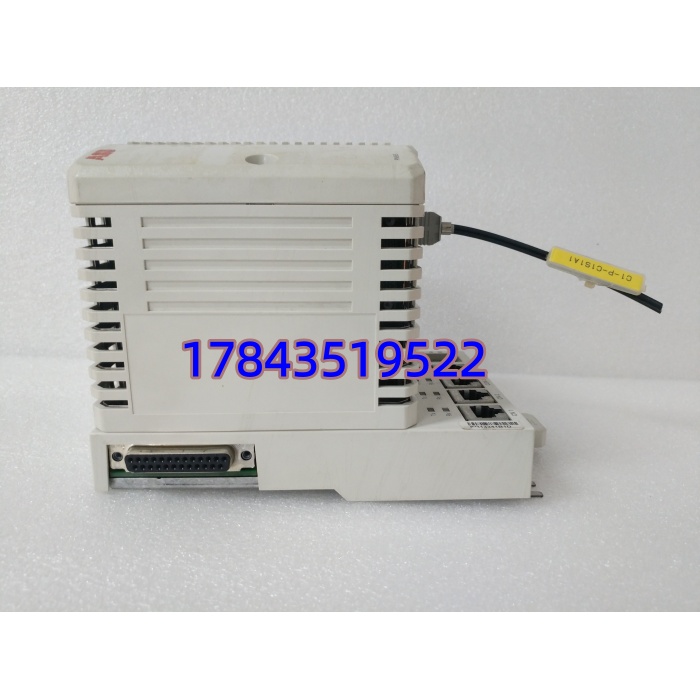

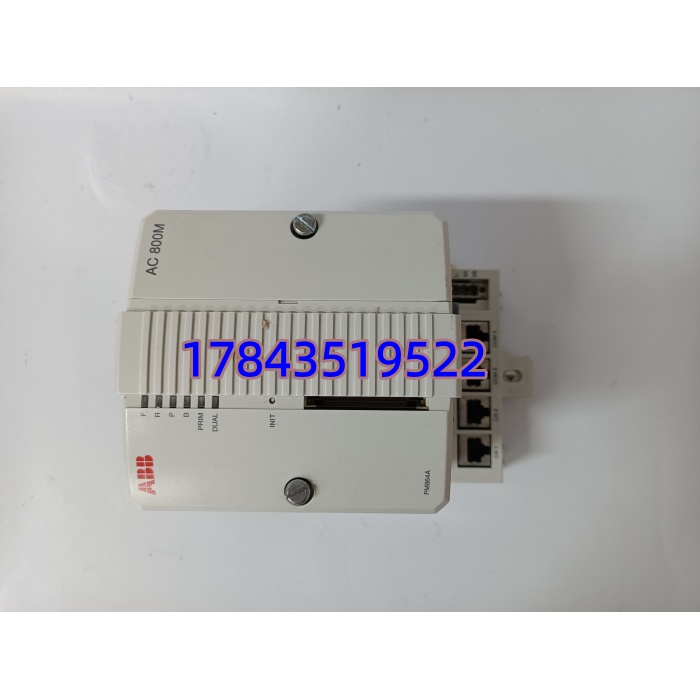

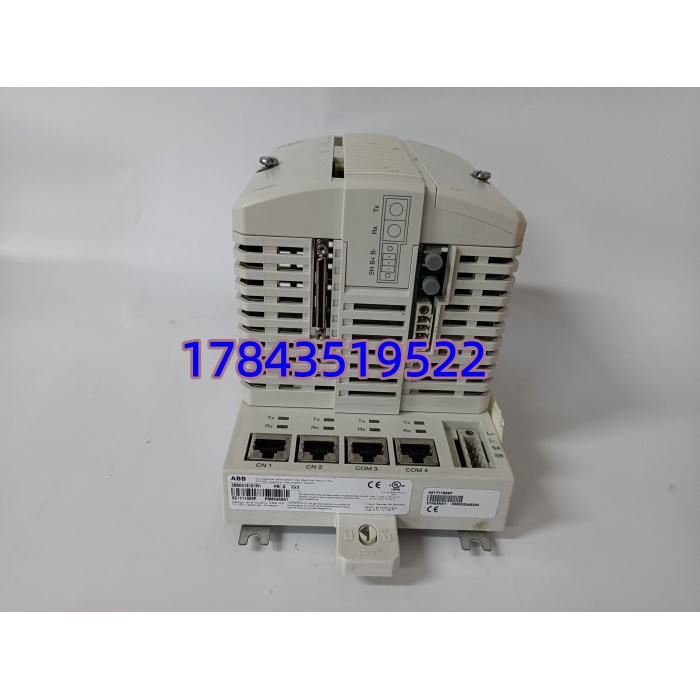

· 型号：PM864AK01（3BSE018161R1），CPU本体=PM864A(3BSE018160R1)+Kit(K01)
· 品牌：ABB
· 系列：AC 800M Controller (800xA / Freelance 800F compatible)
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品描述 | ABB AC 800M PM864 CPU Module, 800 MHz, Hi-Res Display, with Application Kit (TU810/TU811 + connectors) |
| 型号 / 订货 | PM864AK01 / 3BSE018161R1（Kit）；PM864A / 3BSE018160R1（CPU only） |
| 适用系统 | ABB System 800xA / Freelance 800F / Compact 800M（配合 CI854/CI867 等通讯接口） |
| 处理器 | Freescale (NXP) PowerPC MPC8347 @ 800 MHz，硬件看狗 |
| 用户内存 | 64 MB 程序+数据 SRAM，电池备份 SRAM 可选（BB502 电池备份单元） |
| 非易失存储 | 内置 Flash 用于存储工程、配方、趋势缓冲区 |
| 以太网端口 | 2×10/100Base-TX RJ-45（独立 MAC，可分 IP——CNET & XNET 或二者同网段） |
| 串口 | 1×RS-232 D-sub 9（调试/编程/ modem 连接） |
| 背板 I/O | 通过 TU810/TU811 终端单元连 S800 I/O 机架（CI852/CI840 etc 扩展通讯） |
| 冗余支持 | ✓ Hot Standby 冗余对（两 PM864 + TB851 或 TB850 同步终端），切换 <50 ms（依任务负载） |
| 编程软件 | Control Builder M Professional (CBM) for 800xA；Freelance 用 Control Builder F with 800M option |
| 供电方式 | 经 TU810/TU811 由 PS407x / PS502 等 24V DC 系统电源模块供给（典型 0.7~1.2 A @24V） |
| 功耗 | 典型 ≈ 18 W（CPU 本体），全套 TU+CPU ≈ 22 W |
| 前面板 | Hi-Res 图形 LCD（可显示站号/IP/状态/简版诊断），RUN/STOP/ERROR LED，模式钥匙开关 |
| 工作温度 | 0 … +60℃（IEC 61131-2 Class A），贮存 -40 … +85℃ |
| 相对湿度 | 5~95 % RH（非冷凝） |
| 认证 | CE / cULus / IEC 61010-1 / DNV·GL（部分项目包） |
| 生命周期状态 | AC 800M PM86x 系列 Limited Availability / 部分区域 LTB——PM865AK01 为直接替代升级(引脚/固件兼容需 FW>=x.x)，确认 ABB Product Phase-Out Notice |
| 物理尺寸 | CPU 约 125×52×130 mm (DIN 轨 TU810 上)，Kit含 TU810(或 TU811)+短缆+基座 |
产品介绍
从现场实测——PM864 比之前查的 PM783F（Freelance 专属）档次高：双网口、更大内存、支持 800xA 的 SFC/FB 扩展及 OPC DA/AE 内嵌，常见于炼化常压/催化主装置 BPCS 或水电厂辅机程控。某污水处理厂碰过 PM864AK01 冗余对中主 CPU Flash 坏（写保护锁死无法下装工程），Standby 接管未停但单 CPU 配置无冗余切换验证——换备件后需通过 CBM 做”Download All”而非增量，约 15 分钟恢复。它挂掉 = 整 800M 机架 I/O 全失（类比 PM783F 但多连 S800 I/O），影响面通常覆盖主工艺单元。
采购与库存视角：PM864 系列 ABB 推 PM865→PM891 替代，部分地区 PM864 AK01 已 Limited / LTB——全新原厂可订但交期 8~20 周常见。归入 A 类关键控制 CPU 备件，建议：冗余对配置每对共享 1 件冷备（全厂共用池），单 CPU 配置装置至少备 1 件；EOL 窗口关注 ABB PSP，关窗前战略囤货。严格来说替换须核对：① Firmware Rev（建议与原卡同 Rev 或 CBM 可 BootP 自动下载兼容版）② TU 类型匹配（ vs TU811——AK01 Kit 通常含 或 依订货年月）③电池备份模块(BB502)状态。PM865AK01 电气/固件向上兼容可作备件替代但 Firmware 需 ≥ 现网最低要求。（请以 ABB AC 800M Migration Guide及原厂手册为准）
应用场景与库存策略
AC 800M CPU 故障表现：RUN 灯灭/ERR 闪红、无法 Boot（LCD 卡 LOAD OS）、Flash CRC 报错——冗余对自动切 Standby，单 CPU 配置直接停机架 I/O。交期原厂 Limited 后 8~20 周。
典型场景与备货建议：
- ：CPU 故障=整机架 I/O 失联 → 建议冗余对配置全厂共享1件PM864AK01(或PM865AK01向上兼容)冷备；单CPU配置独立装置直接备1件；密封防静电袋保存每2年配合大修上电或交叉验证
- 多装置共用同代 800M 平台：共享备件池 → 3~5对冗余或单CPU机架共享1件认证原装冷备（注明 Kit 含 / 类型匹配现网）
- EOL/LTB 应对：向 ABB 当地确认 AK01 LTB 日期——关窗锁定 New Surplus 或采购 PM865AK01（需确认 Firmware 兼容现网 CBM 版本，通常向上兼容但建议离线验证）
- 注意：PM864AK01 Kit 含 /——若您现网用 勿买仅含 的旧 Kit 批次（物理插同但端子定义/保险略有差异，严格核对）；PM864A(裸CPU) 不可直接替 AK01 若现网无机架已有 TU——需配套 TU
真实案例：
沿江某石化常压装置 AC 800M 系统采用 PM864AK01(单CPU配置，无冗余对)，运行第 9 年夏季雷季 UPS 切换瞬间 CPU 进 Fault(CFM 报 Flash Checksum Error) 无法自举。库房冷备为 PM865AK01（AB 备件池统一采购）——确认 CBM 工程最低 FW 支持 PM865 后直接插上、Download All 恢复（约 18 min 停机）。事后复盘两点：
