描述

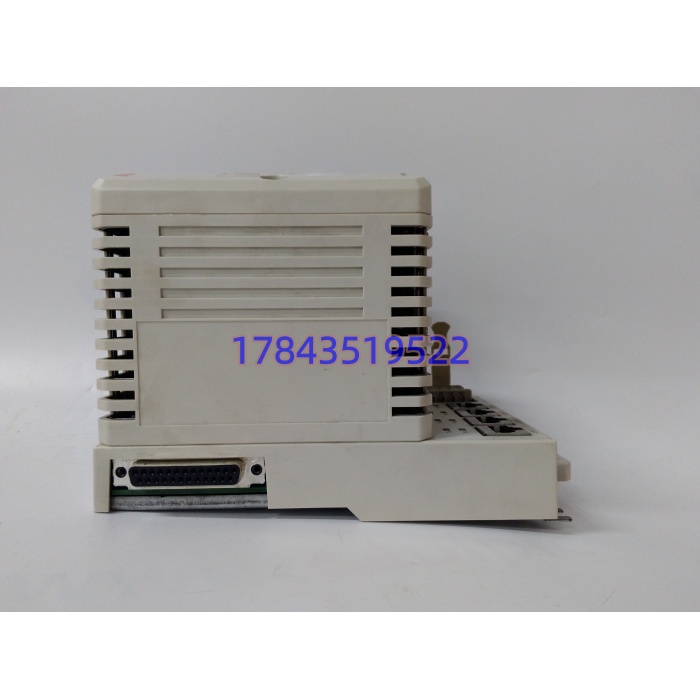

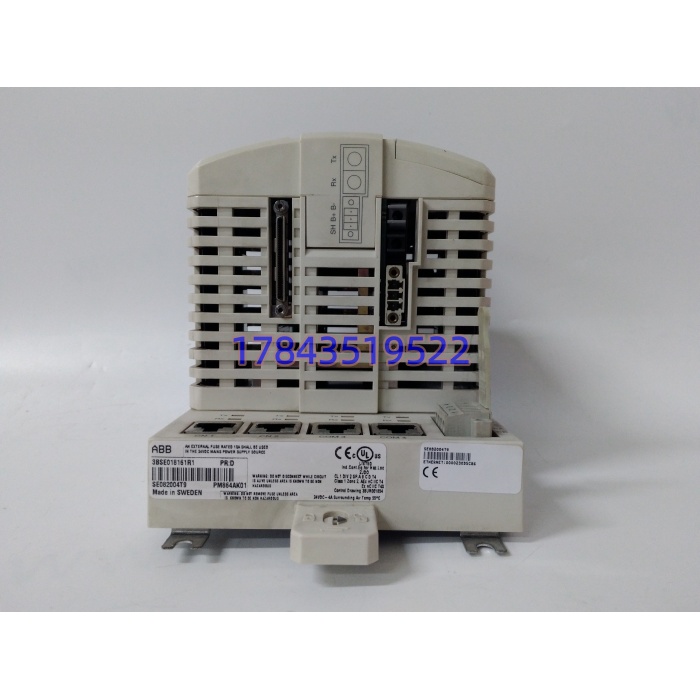

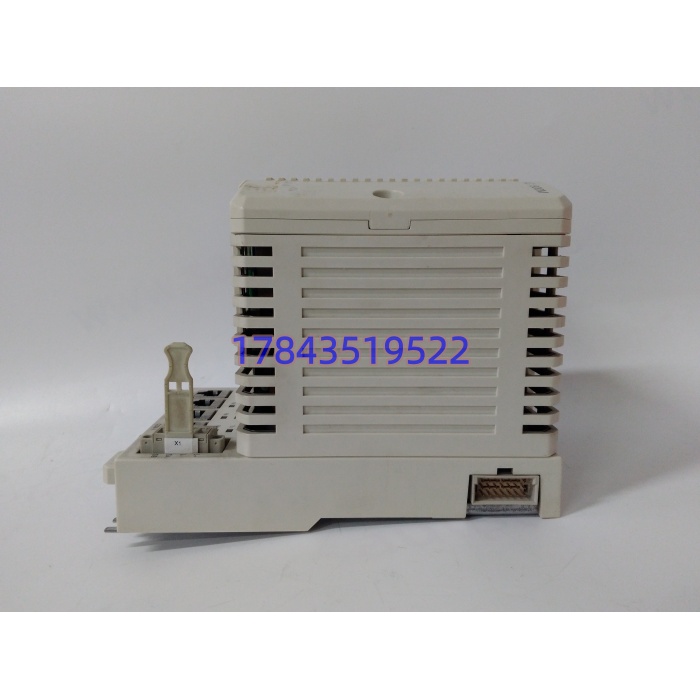

产品详情
· 型号：PM864AK01（3BSE018161R1）
· 品牌：ABB
· 系列：AC 800M
规格参数
| 参数项 | 规格值 |
|---|---|
| 模块身份 | PM864A 单 CPU，套件 PM864AK01，订货号 3BSE018161R1 |
| 产品类型 | AC800M 冗余处理器单元套件（Kit） |
| 处理器 | Motorola/Freescale MPC862 32 位 RISC @ 96 MHz（非 ARM9、非 Atom、非 PowerPC 604e） |
| 运算速度 | 1000 条布尔指令 0.15 ms（原厂 Datasheet 值） |
| 内存 | 32 MB RAM，应用可用 23.522 MB；Flash PROM 2 MB 固件 |
| 存储扩展 | 机身 CompactFlash 插槽（程序备份/日志） |
| 供电 | 24 VDC（19.2–30 VDC），典型 287 mA / 最大 487 mA，典型功耗 6.9 W / 最大 11.4 W |
| 以太网 | 2×RJ45 10BaseT（CN1/CN2，IEEE 802.3，MMS/IAC/RNRP，非 100M） |
| 串口 | COM3 RS-232 75–19200 bps 非隔离；COM4 RS-232 9600 bps 光电隔离服务口 |
| 扩展总线 | CEX-Bus（最多 12 个 CI 模件）+ ModuleBus（电 1+光 7 簇，单 CPU 最多 96 I/O 模块，冗余对 84） |
| 冗余 | 1:1 硬件热备，BC810 CEX 互联 + RCU 光纤同步，切换 ≤10 ms |
| 实时时钟 | 内置 3.6 V 锂后备（板载），100 ppm（年漂约 1 h），长断电可外接 SB822+TKK821 |
| 周期 | 应用任务循环最低 1 ms，32 个任务/32 种周期 |
| 安装 | TP830 底座（115 mm 宽）卡 35 mm DIN 导轨，IP20 |
| 尺寸重量 | CPU+TP830+终端约 119×186×135 mm，≈1.2 kg |
| 工作温度 | +5 ~ +55 ℃（IEC 61131-2，渠道标 0~60 或 -20 起步的以 800xA 手册为准） |
| 认证 | CE / cULus / UL508 / IEC 61010-1 / DNV 等船级，非 SIL3 HI 件（HI 是 PM865K01 那支） |
| 生命周期 | ABB 原厂硬件选择器标 Classic（持续供货的成熟件，非 EOL；渠道页”已停产”多为话术） |
产品介绍
从维护者视角切：AC800M 柜里 PM864AK01 这种件，灯绿没人看，等 DUAL 灯灭、RUN 闪、BATT 眨，才知道主备同步断了——更阴的是主 CPU 假死但 RUN 常亮，备机不抢权，控制网一半变量 stale，操作工以为工况平稳，实际给水泵汽机调节已经跑开环。在某个 2×300 MW 机组汽机 ETS 改造里碰过：PM864AK01 的板载锂电化学容量衰减，长停电后 RTC 回 2000 年，800xA 事件排序全乱，SOE 事故追忆被电网驳回，热工班查一周锁定到”不是程序错是时钟电池老”。
它严格来说只在同 Control Builder M 大版本内向后兼容：CBM V5 工程下装 V6 固件 CPU 会拒载，跨到 800xA V7 也要核对 PM864A 固件年份（早期瑞典产和后期产固件头不同）。供应链上 ABB 原厂状态是 Classic 不是 Discontinued，但渠道现货价格跨度极大（易卖工控挂 21897 元全新、海外商 8995 美元套件、拆机 6000~12000 元混着），New Surplus 和翻新裸 CPU 不配 TP830 的占一半。存量 800xA 站留 1 套原厂近 5 年批次做 A 类冷备（套件别拆开存），比停一次汽机 ETS 重下装工程费划算 30 倍—— 不参与 SIL 计算但跑标准控制，ETS/DEH 软逻辑瘫了小时机会成本六位数起。
应用场景与库存策略
挂掉的表现不是”画面黑”，是”画面还在但主备不同步、部分回路开环”——给水泵转速控制跑成开环、汽机阀位指令冻结在最后值，等一次调频被抓偏差才倒查到 CPU。
- 火电汽机 ETS/MEH 软逻辑站：每对冗余 CPU 备 1 套冷备套件（PM864A+TP830+TB 系列终端+电池），原厂 New Surplus，库龄 ≤5 年，每年上电挂空机架读固件年月+测冗余切换时间。
- 化工装置 AC800M 主站（S800 远程 I/O）： 挂 CI854A 跑 Modbus TCP 拉变频器群，非它不可（PM861A 内存不够跑复杂 FBD），A 类备件，安全库存 1 套/每 3 在线冗余对。
- 水泥线窑头窑尾 DCS：建议供应商 VMI 代管，再订货点 = 在线冗余对数×0.3 向上取整。
- 市政水处理可容忍 4h 停机：自身零库存但合同锁 48h 发货违约条款，备机放区域兄弟厂互备。
- 院校 AC800M 教学台：别囤整套，留 1 块裸 PM864A 样片即可，主系统迁 PM866 教学。
真实案例：2022 年华南某 2×660 MW 机组大修，汽机 MEH 站 （2008 年瑞典产）主 CPU 的 MPC862 局部温漂，冗余切换时偶发 RCU 链路 CRC 错，备机抢权后又释放，画面闪”Redundancy Degraded”持续 3 天。库存系统””有 1 套，到货是裸 PM864A（无 TP830 无 TB852），现场工程师拿旧底座凑，CEX 终端缺 TB850 导致 CI854A 通信抖。从上海保税仓调原厂 2019 批次 完整套件（3BSE018161R1），专车 6 小时，停机 5 小时（含 CBM 离线核对固件同代再下装），按一次调频考核折机会成本约 18 万。之后 ERP 主编码锁” 3BSE018161R1 完整套件”全称，裸 单列禁互代，备件属性强制填固件年份与产地（CH/SE）。
