描述
产品详情

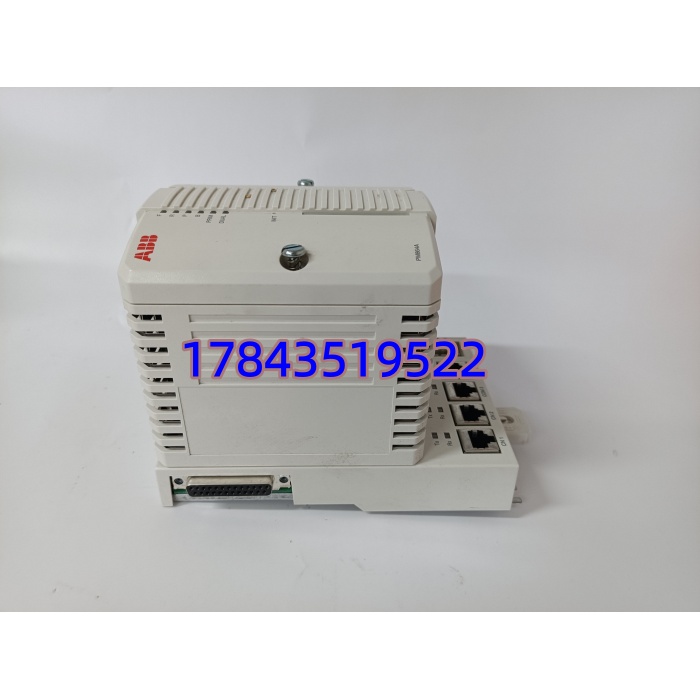

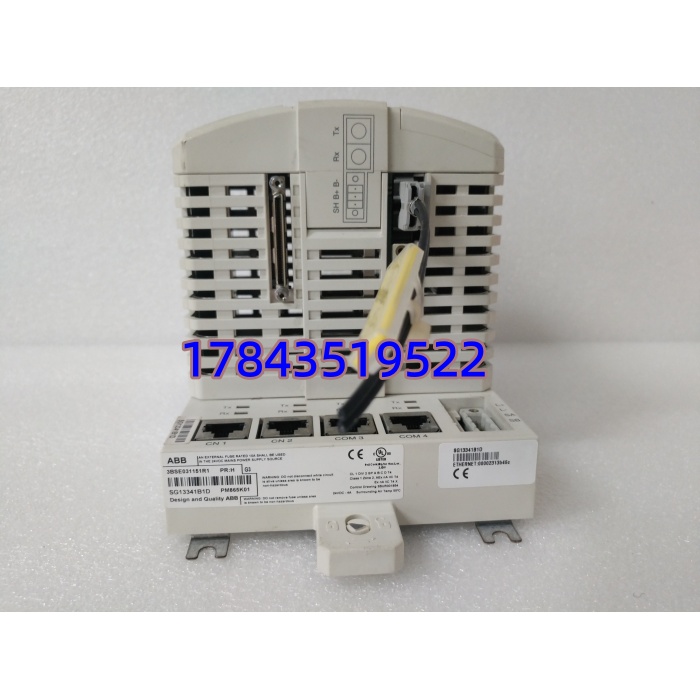

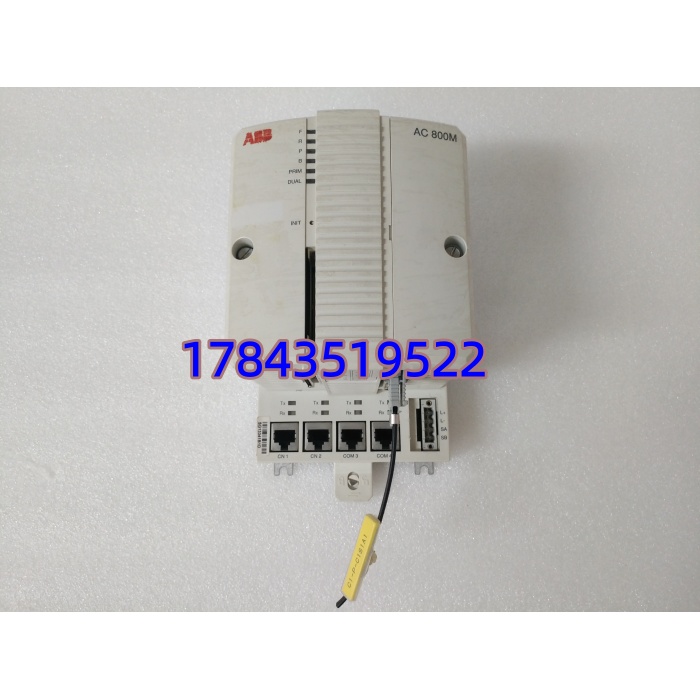

· 型号：PM864AK01（订货号 3BSE018161R1，Kit 通常含 TP830 底座 — 部分批次 TP831，以订单确认为准）
· 品牌：ABB
· 系列：AC 800M — Processor Module PM864A (High Performance)
规格参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | ABB Ltd. — Process Automation |
| CPU 型号 | PM864A（K01 后缀表示 Kit 含底座及配件） |
| 订货号 (Order Code) | 3BSE018161R1 |
| 配套底座 | TP830（60mm 宽，标准）或 TP831（依 Kit 版），Alpha Key 防插错 |
| 微处理器 | Freescale (NXP) MPC8548E PowerQUICC III @ 1.0 GHz |
| 用户程序内存 | 16 MB（代码 + 数据 + 符号表缓存） |
| 后备保持内存 (Retentive) | 512 KB NVRAM（电池或 Supercap 保持，依配置） |
| 装载存储器 | 内置 16 MB Flash（应用下载存储）＋支持 CompactFlash（依底板版本） |
| 最大 I/O 点数 | 理论 ≤128K 离散 / 32K 模拟（实际受扫描周期与网络负载限制） |
| 控制周期 | 最快 10 ms / 任务（可依 Multi-rate 配置多个任务） |
| CEX-Bus | 板载 CEX-Bus Master（连接 CI854A/CI857/CI858/CI840 等 CEX 模块） |
| 以太网接口 | 2× 10/100Base-TX（RJ-45，可通过 CPU 直接做 MMS/OPC/MODBUS TCP 或经 CEX 扩展） |
| 串行口 | 1× RS-232 DCE（DB-9，用于 Console / PPP） |
| 冗余支持 | 支持 1+1 CPU 冗余（需第二块 PM864 + 冗余底板连线 + Control Builder 冗余配置） |
| 热插拔 | CPU 本身不支持在线拔插（会致控制器 STOP），CEX 模块多支持热插拔 |
| 状态指示 | RUN（绿）、STOP（黄）、ERR（红）、I/O ACT、BAT LOW、ETH Link/Act LED |
| 电池备份 | 需 CR2032 或 ABB 专用电池盒 (TK212 等) 保持 RTC 及 Retentive 变量（依实际配置可用 Supercap 短期保持） |
| 背板供电 | +5VDC ≈1.2A、+24VDC（传感）≈0.05A，由 AC 800M 机架电源经底座提供 |
| 典型功耗 | ≈8 W |
| 编程软件 | Control Builder M for 800xA / Advant Master (最低版本要求 V5.xx 以上，建议匹配现网) |
| 工作温度 | 0℃ ～ +60℃ |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5%–95% RH，非冷凝 |
| 安装方式 | 插入 AC 800M 机架左侧 CPU 专用槽（Slot 1），锁定于 TP830/TP831 底座 |
| 尺寸（模块本体） | 约 185×59×127.5 mm（H×W×D，同 PM861 系列） |
| 重量 | ≈0.58 kg（含底座依 Kit） |
| 认证 | CE / cULus / ABS（部分）/ RoHS 合规 |
产品介绍
在某炼油催化裂化装置碰过：AC 800M 配单 PM864A（无冗余）做区域控制器，年修拔 CPU 做槽位清灰后复插无法 RUN——细查是底座 TP830 背板 CEX 针微弯（非 CPU 坏），但因 MBO 只列了 CEX 通讯卡没列 CPU Kit，等代理调 Kit 耗时 4 工作日（恰逢春节假期仓库歇业）。虽然 PM864 本体故障率不高（无功率器件），但它是整站控制逻辑中枢——坏一片或底座接触不良整控制器离线 = 所管辖装置区域全部 I/O 冻结、联锁退出，从停机损失看必须按 A 类做冷备。目前 ABB AC 800M 平台仍 Active 但部分早期 PM8x 逐步 EOL 收敛，建议仍在役装置做战略备货评估。
目前 PM864AK01 Kit 国内代理有部分库存，原厂交期约 3–10 周。建议：每套独立 AC 800M 控制器（非冗余单机）按 A 类备 1 件密封 Kit 冷备（与现装机同 3BSE018161R1），多套同类装置可全厂池化共享 1 件周转但需评估物流恢复时间 vs 允许停机窗口；冗余配置（双 PM864）可降低单件紧迫性但仍建议留 1 件周转——若 5 年内不整体 DCS 改造按 Last-Time-Buy 评估适当囤货。
应用场景与库存策略
CPU 故障或底座接触不良 = 控制器 STOP → 所连全部本地/远程 I/O 按 Fail-Safe 或 Last-Value 动作，通常引发工艺单元降负荷或局部跳车（视 SIS 解耦程度）。
- 炼油/石化/化工/火电（AC 800M 区域控制器） — 整装置/工段控制核心，非它不可 → 建议按 A 类每同类控制器池化备 1 件 Kit（含 TP830 底座），单关键装置无冗余可各备 1 件。
- 水电/造纸/制药过程（AC 800M 单 CPU 配置） — 非安全级但停机会影响生产 → 建议 B→A 类按装置留 1 件，多站分散可 2～3 站共享周转。
- 已规划向 AC 800M 新代(PM891/PM902) 或 System 800xA 新架构迁移的装置 — 旧 呆滞只做内部调拨或二手回流。
- 改造/大修项目 — 注意：① 采购必须注明完整 “PM864AK01 3BSE018161R1 (Kit incl. )”；② 新 CPU 到货需确认 Control Builder M 版本兼容并用原 .acf 做 Offline Check 再上机；③ 备份原 CPU 应用 (Project Archive + Online Upload if possible) 及 Retentive Variable 值。
真实案例：北方某 500kt/a 聚丙烯装置，ABB 800xA 带 3 面 AC 800M 机架各配单 PM864AK01 做反应/挤压/公用工程控制。大修停电拆线后送电 #2 机架 RUN LED 不亮、ERR 闪红——复位无效，判断底座 CEX 针脚氧化（后证实）。因建厂备件包未单列 CPU Kit（”CPU 不会坏” 典型误区），联系代理华北仓无 匹配 Kit 需欧线调货 6 周部分缺货。最终从 #1 机架临时拆 + 顶替 #2 恢复（降 #1 为手动局部旁路运行），等件期间安排加强巡检。事后该厂将 PM864AK01 Kit（含底座）列入 A 类必保清单按每同类控制器 1 件+全厂共享 1 件采购封存，并要求年修前做控制器底座针脚目视检查及控制 Builder 工程全存档。
