产品详情

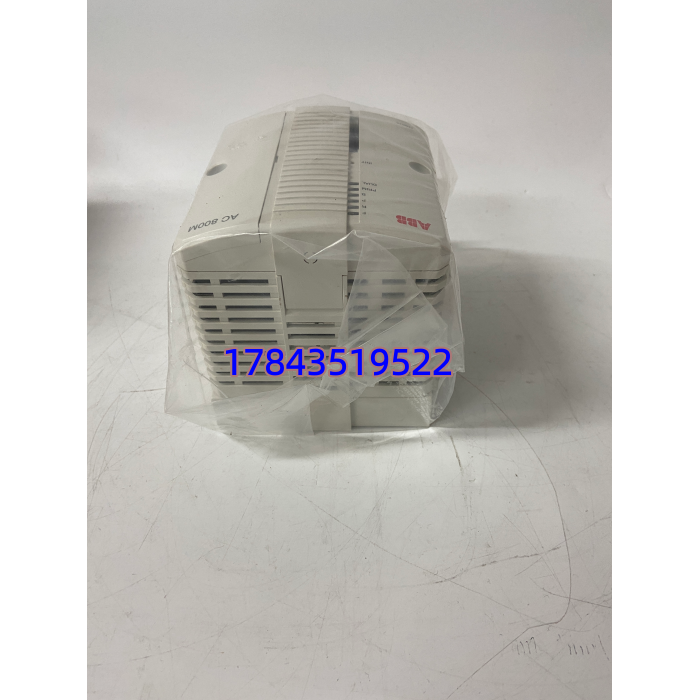

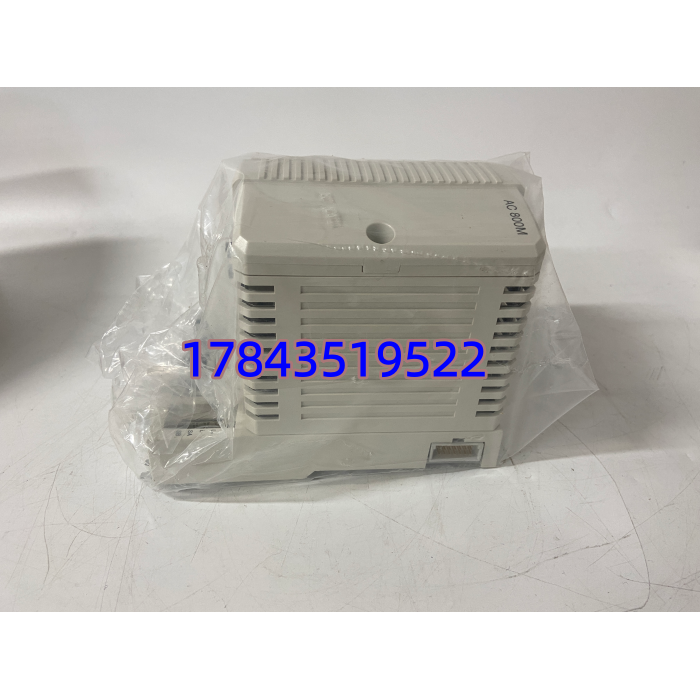

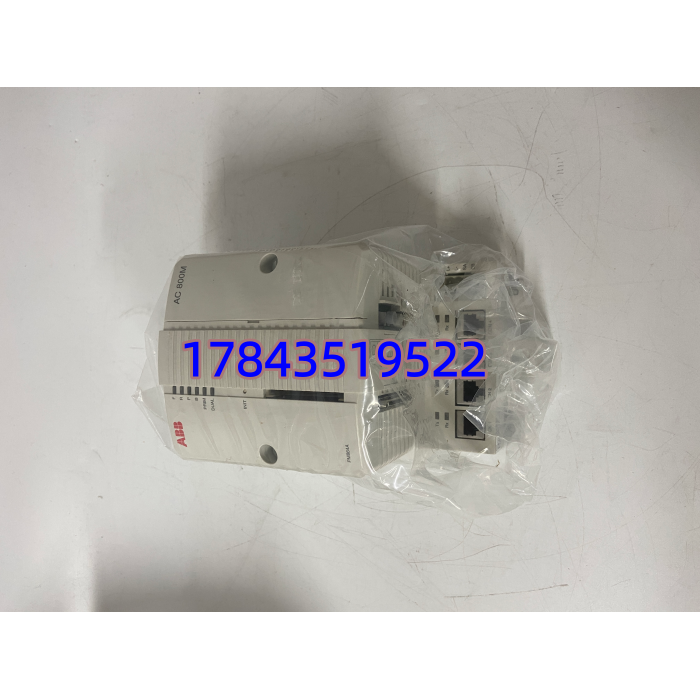

· 型号：PM864AK01（3BSE018161R1）
· 品牌：ABB
· 系列：ABB AC 800M — PM864A Processor Unit (Redundancy Kit Type A)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | ABB PM864AK01 Redundancy Kit A: 2×PM864A CPU + TP830 Baseplate + Redundancy Cable + Battery + Doc (3BSE018161R1) |
| 制造商 | ABB Ltd. |
| 物料号 / 变体 | 3BSE018161R1 (Kit A); 单 CPU 3BSE018161R0 (PM864A 单体); TP830 3BSE012114R1 (Base Unit) |
| 适用系统 | ABB AC 800M (PM860/864/865/866 系列)，编程软件 Control Builder for AC 800M (CBF) ≥ v4.0 |
| CPU 内核 | 32-bit RISC @192 MHz（PM864 系列，PM865/866 为同架构略高主频但兼容同项目库） |
| 存储器—RAM | 32 MB SDRAM（用户数据/在线修改区），带 ECC |
| 存储器—Flash | 16 MB Flash（OS + 用户程序 + 参数），带掉电保持 |
| 通信端口—内建 | 2× 10/100 Mbps Ethernet (RJ45，Primary / Service)，支持冗余 CNI 配置 |
| CEX-Bus 扩展 | 支持 CEX-Bus 插槽 ×1（默认）可扩展 BC810/BC820 增加 CEX 槽位，挂载 CI854/CI867/CI871 等 |
| 冗余支持 | 1oo2 Hot-Standby Redundancy（需 Kit A 含冗余缆或单独配 RCU 缆），Switchover Time <100ms typical |
| 应用范围 | 连续过程控制 / 顺序控制 / 批次 / 高级控制（非 SIL3 安全，SIL2 按 IEC 61508） |
| 实时时钟 | 板载 RTC，后备电池（随 Kit 提供 CR2032 或等效，寿命 3–5 年） |
| 供电方式 | 由 AC 800M 机架背板经 TP830 供给 24 V DC（允许 19.2–30 V DC），典型功耗 ≈15 W/CPU |
| 安装形式 | 插于 AC 800M 控制器机架 Slot 1（主 CPU），冗余对插 Slot 1 & Slot 2 或相邻机架经 BC810；配 TP830 基单元 |
| 工作温度 | 0℃ ～ +60℃（部分文献 -25～+70℃ 存储），湿度 5–95% RH 无凝露 |
| 认证 | CE / cULus / DNV / LR（依具体应用），符合 IEC 61131-2 / IEC 61000-6-2, -6-4 |
| 生命周期 | AC 800M 平台 Active-Mature；PM864A 仍可订但交期受出口许可影响 8–20 周，PM865/866 为后续推荐替代 |
产品介绍
（A 场景痛点切入）炼化厂 DCS 秋检做冗余切换测试——主 PM864A 切备 PM864A 正常，但反向切回时报”Program Mismatch”无法切回主。查是主 CPU Flash 某扇区读写变慢（老批次第八年）导致校验超时，下载全项目修复。这卡本身 MTBF 不错（无风扇、无机械），真正风险是：a) 后备电池耗尽致 RTC/保持变量丢 b) 意外物理损伤（柜内施工碰掉）c) 交期不可控等不到货。它挂了（且无冗余或冗余也挂）整站控制回路冻结——过程控制直接转手动甚至装置联锁要求降负荷。
严格来说 PM864AK01 是 Kit A（含双 CPU+TP830 基单元+冗余缆+电池），市面也单卖 单体(3BSE018161R0)——买裸 CPU 需确认你柜内已有 TP830（不可与 PM861 用的 TP831 混用！TP83x 针定义不同插错会烧背板）。 与 PM865/PM866 在项目库内可互换升版（CBF 需支持对应固件），老项目若严格锁定 版本只买对应单体或 Kit。按 ABC 分 B 类关键件（冗余对架构降为 A 类影响），建议按 AC 800M 控制站数 N（每站 1 对冗余 = Kit）备 N+1 跨站互备最低 1 Kit 冷备。新项目倾向指定 PM866A/K01（更高 RAM）延寿仍可用 。
应用场景与库存策略
化工/电力/造纸 DCS 里 是 AC 800M 控制引擎——它故障且无冗余或冗余也挂，全站闭环控制丢失（调节回路切手动、顺控暂停），严重时触发装置部分降负荷。而原厂交期波动大、出口许可偶有延误，紧急调不到是新项目常见痛点。
- —每控制站 1 Kit (2×+) → 非它不可因 AC 800M 专有背板与 CEX-Bus 定义，S800 或 800xA Compact 不兼容 → 建议按控制站数 N，备 N+1 Kit 冷备（最低 1 Kit），冗余架构跨站可共用但需确认固件版本兼容（建议统一 CBF 库版本）。
- 单 CPU(1oo1) 配置重要节点—无冗余更危险 → 此类节点建议单独备 1 Kit 或至少 1 块 单体+（若基单元已存在可不重买）。
- 老线延寿 / 新项目—新项目可指定 PM866AK01（3BSE057607R1）获更大 RAM，老装置延寿按原组态锁定 或允许升 PM865/866（需 CBF 支持及重下载确认）。 基单元随 Kit 含，单独 CPU 不代基单元——买单体时核对柜内 完好。
- 防呆： ，PM861 用 TP831、PM860 用 TP820——混插可能损坏背板或无法启动，收货核对 Kit 内含 或确认柜内已有正确基单元。另外注意 PM864 “A” 后缀表示 标准型（无光纤、无 SIL3），非 “M”（军用温区）或 “S”（安全型变种），买错功能受限。
真实案例：东南亚某合资炼厂 800xA 系统共 8 对 冗余控制站。第四年台风季库房遭水浸坏一 Kit 备件（原按”降本”只备 1 Kit 全厂共用）。恰逢 #3 站主 CPU 电池漏液腐蚀 PCB 金手指需更换——原厂询交期 14 周（出口许可待批），最后从运行备机暂借一套做临时成对运行（降为单 CPU 运行模式，风险评估后批准）等新 Kit 到。事后按建议：a) 每控制站按 N+1 分开备（八站备两块 Kit 不同批次防同批老化） b) 备件入库测电池电压并贴有效期 c) 年度点检加查 CPU 风扇（PM864 无风扇但注意机架风道）及冗余切换测试。万元级 Kit 备件挡的是一次非计划降手动运行。
