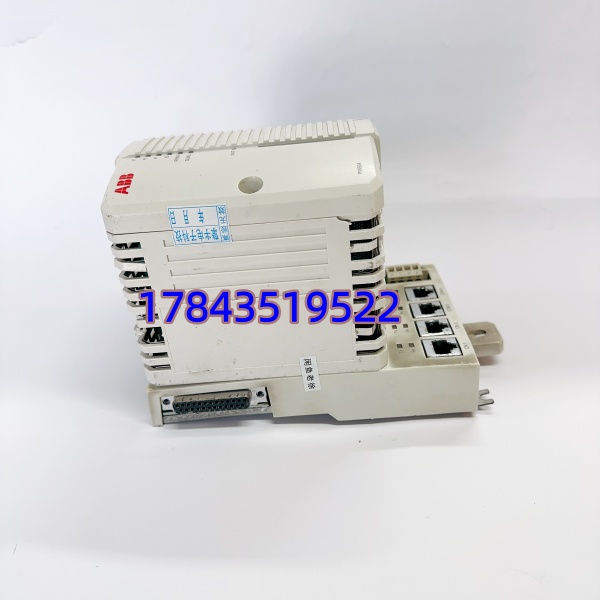

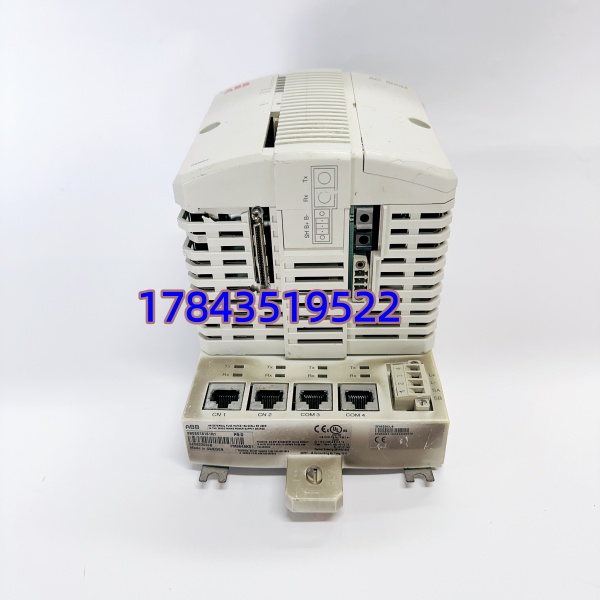

产品详情
· 型号：PM864AK01
· 品牌：ABB
· 系列：AC800M — Processor Unit PM864（K01 = 无 Display Unit / 无 SD 卡槽早期版，A = 标准温度）
规格参数
- 完整型号：PM864AK01
- ABB 物料号（Ordering Code）：3BSE018161R1
- 产品定位：AC800M 高性能 CPU，位于 Controller Baseplate（如 TB850/TB807 等）
- 处理器：32-bit RISC 微处理器（≥400MHz）
- 内存：RAM 64 MB（典型，用户程序+数据），非易失性 Flash 存储（程序+Checkpoint），电池备份 SRAM（CR2032 板载）
- 控制周期：可组态 50ms（Fast Task 有条件）/100ms/250ms/500ms/1s/2s，依 I/O 规模与用户程序复杂度
- 最大本地 I/O：通过 S800 背板（CI852 接口内置）最大 12 个 S800 扩展 Baseplate / 总计 ≤96 模块（依 Baseplate 类型及电源预算）
- 最大远程 I/O：通过通信接口模块（CI854 Profibus DP / CI867 Modbus TCP / CI871 OPC 等）依网络负载，典型数百点到上千点
- Control Network 接口：2× 10/100Base-TX RJ45（冗余 Control Net A/B），支持 auto-MDIX，用于与 800xA / Freelance / Operator Stations 通信
- Service 口：1× RS-232/485 串行（D-Sub 9-pin，用于本地调试/上装下装，可设参数）
- 状态指示：前面板 LED — PWR（绿）、RUN（绿）、ERR（红）、I/O（黄）、COM A/B（黄绿）
- 冗余支持：可配双 PM864AK01 做 1+1 热备（无扰切换，需冗余 Baseplate + 双电源 + TB851 或 TB850 冗余连接电缆）
- 热插拔：PM864 本身建议断电插拔；S800 I/O 模块支持热插拔，冗余 CPU 可逐个更换（先确认留守 CPU RUN 绿）
- 组态工具：ABB Control Builder M（CBM），需匹配 firmware 版本（PM864 FW 通常 V5.x–V6.x，建议 CBM ≥对应版）
- 电池备份：板载 CR2032（或 BR2032）锂电池 → 保持 SRAM Checkpoint / 时间，建议 3 年点检电压 ≥2.8V
- 背板供电：由 AC800M Baseplate 经电源模块（如 SD821 / SN821 24VDC）供给，典型模块功耗 ≈8–12W
- 工作温度：0℃ ～ +55℃（标准工业级）
- 存储温度：-40℃ ～ +85℃
- 相对湿度：5%–95% RH（无凝露）
- 安装：AC800M Controller Baseplate（TB807 非冗余 / TB850 冗余 Baseplate），面板锁紧
- 尺寸（模块本体）：约 185×30×130 mm（H×W×D，1 TE AC800M slot）
- 净重：≈0.35 kg
- 认证：CE、UL 508、CSA C22.2 No.142、DNV/GL Marine（可选）、RoHS
- 配套典型件：Baseplate TB807(单)/TB850(冗余)、电源 SD821/SD831、CI854/CI867 通信模块、电池单元 SB822（可选外部电池盒冗余）
产品介绍
PM864AK01（3BSE018161R1）是 ABB AC800M 家族里的高性能 CPU——比 PM861 快、内存大，跑复杂连续控制（物料平衡、多变量回路）或带大 I/O 规模时选它。内置 S800 背板接口直接带本地 I/O，两个 RJ45 上 Control Network 跟 800xA/Freelance 操作站通信。”K01″ 表示无前面板图形显示屏/按键（无 DU）也无 SD 卡插槽，比带 DU 的 PM864A 便宜且薄一点，状态全靠 LED，现场如有机柜门可观察 LED 通常够用。
有一点要注意：PM864 ，不能直插老 Advant 或 S500 机架。换 CPU 时 Firmware 版本与 Control Builder M 软件要兼容——新 PM864 FW V6.x 需 CBM V6.x 以上打开/下装，老工程用 CBM 升版或 FW 降版（如可）解决。换完首次上电务必用 CBM 做 “Controller → Compare” 验证 Checkpoint 完整加载，再切 AUTO。
应用场景与行业案例
痛点切入
我遇过炼油厂常减压装置 PM861 周期负载率 >85% 偶尔看门狗复位，查为新增多变量 APC 回路把老 CPU 撑满。升 PM864AK01（同 Baseplate 兼容）——下装原工程（CBM 自动重编译）→ 负载率降至 ~45%，再无复位。 家族同代 CPU 插槽兼容是最大好处，升档不停改接线。
典型场景
- 电力/化工/油气过程控制—— 作为装置/单元主控制器，PM864 带 S800 本地+远程 I/O 跑连续回路+顺序逻辑，非它不可因需 Control Builder M 原生支持及 800xA 集成。
- 造纸/浆厂——多段蒸煮/漂白闭环控制计算量大选 保扫描周期稳定。
- 老 Advant OCS 升级——保留现场 S800 I/O 柜，控制器升 + 替 AC450，需重新组态但 I/O 硬件大多保留。
- 冗余关键控制（反应进料/锅炉 MFT 软逻辑保留手动旁路）—— 冗余对做无扰切换符合 IEC 61511要求。
真实案例
华东某 PTA 装置， 柜 PM861A 闪 ERR（内存 ECC 单 bit 自纠错但预警），备件已无 PM861 改订 PM864AK01。停机窗口：断旧 CPU 电拔→插新 入同 TB850 Baseplate→上电 CBM 连 → “Go Online” 自动读 Checkpoint → 做 I/O Verify All → 无 Error → 钥匙切 AUTO。全程 30 分钟未改工程一行代码。老师傅说：”幸亏 CPU 槽兼容，升个档顺手解老件停产问题。”
