描述
关键技术规格
| 参数项 | 版本一 | 版本二 | 版本三 |
|---|---|---|---|
| 处理器 | PowerPC 604e @ 400MHz | 32位RISC微处理器 | — |
| 内存 | 256MB RAM + 1GB Flash | 16MB用户内存 + 4MB Flash | 程序3MB/数据2MB |
| 通信接口 | PROFIBUS DP、CAN总线 | 双以太网+双串口 | Profibus DP、Modbus TCP |
| 冗余支持 | 支持1:1热备冗余（主备切换<50ms） | 不支持硬件冗余 | — |
| 功耗 | <50W | 6.0W（最大10.3W） | — |
| 工作温度 | 0°C至+55°C | -30°C至+70°C | 0°C至+60°C |
| 配套组件 | 含TP830基座、TB850/TB807/TB852终端器、电池 | — | — |
| 重量 | 约0.4kg | 约0.7-1.15kg | — |
产品深度介绍

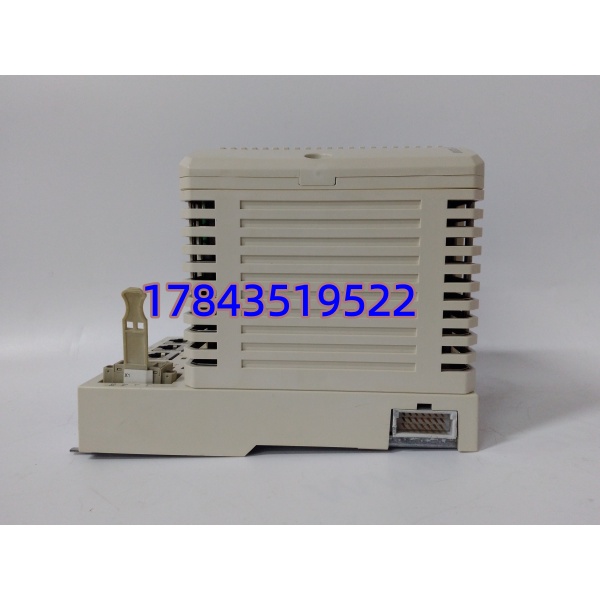

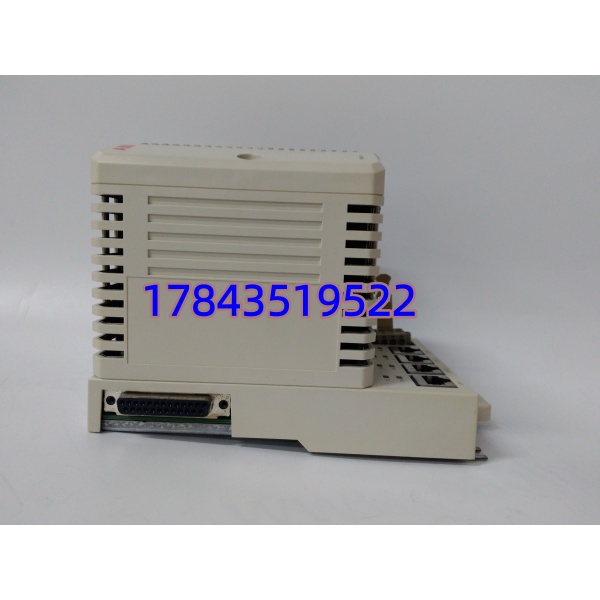

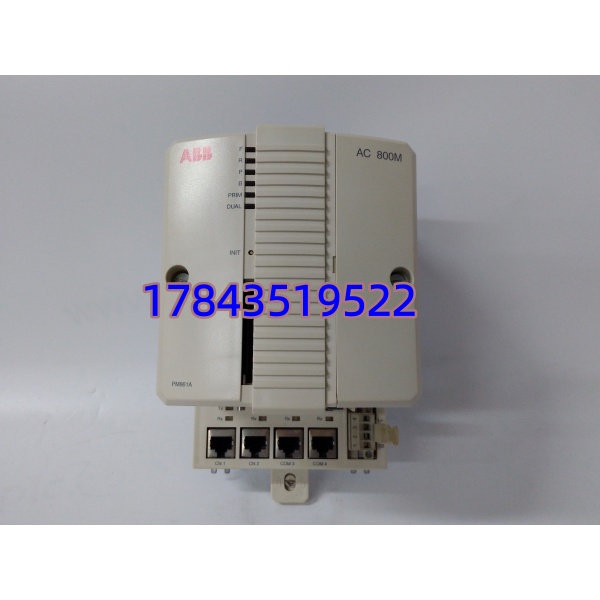

ABB PM861AK01 3BSE018157R1 是 AC 800M 自动化平台的处理器单元，属于 ABB Ability™ Symphony Plus 分散控制系统（DCS）的核心组件之一 。它在机架里扮演的角色很明确——执行控制逻辑、管理 I/O 数据、跑 PID 回路和顺控程序。AC 800M 系列是 ABB 主推的 DCS 控制器平台，从 PM856 到 PM891 覆盖不同性能等级，PM861AK01 定位于中等偏上，既能跑复杂策略，又不至于性能过剩 。
硬件配置上，公开资料存在不同说法。多来源指向 PowerPC 604e 400MHz 处理器搭配 256MB RAM 和 1GB Flash ，也有备件商描述为 16MB 用户内存加 4MB Flash 的组合 ，具体版本需以实物标签为准。通信方面支持 PROFIBUS DP 和 CAN 总线，通过配合 CI854 等通信模块还可接入 Modbus TCP 和 Foundation Fieldbus 。配套组件包含 TP830 基座、TB850 CEX总线终端器、TB807 ModuleBus终端器、TB852 RCU-Link终端器以及内存备份电池 ——采购时注意确认套件是否带齐这些配件，单独买 CPU 没有基座装不上机架。
PM861AK01 支持硬件级 1:1 热备冗余，主备控制器通过专用 RCU-Link 同步数据，故障切换时间在一个扫描周期以内（典型值 <50ms）。这个功能对电厂、化工厂这类不允许停机的场景是关键卖点。该型号原厂已停产，目前流通渠道主要为备件商库存，国内多家供应商显示有现货 。
应用场景与行业案例
工程痛点：老DCS主控模块故障，整条线停摆
大型连续生产装置的主控制器一旦宕机，后果很直接——整面机柜的 I/O 通讯中断，操作站所有工艺参数变灰，操作员只能切手动或紧急停车。PM861AK01 这类停产模块最麻烦的是“坏了不好找替代”：原厂订不到货，备件商手里的库存有限，询价一圈发现参数说法还不一样。去年一家化工厂的常减压装置 AC 800M 主控报故障，仪表主管打了五个供应商电话才调到一块 PM861AK01，现场备件储备的重要性在这种时候体现得最明显。
典型应用场景：
- 火力发电 – 锅炉-汽轮机协调控制（CCS）
执行燃烧优化、给水调节和辅机联锁逻辑，对响应速度要求高，PM861AK01 支持冗余配置确保控制连续性 。 - 石油化工 – 常减压/催化裂化装置控制
管理分馏塔温度、压力与回流比的多变量控制，涉及大量 PID 回路和复杂联锁保护 。 - 化工合成 – 高压反应器联锁与批次控制
运行安全联锁逻辑和批次顺序控制，工艺安全要求高，热备冗余是刚需。 - 老系统改造 – INFI 90 系统现代化升级
作为老旧 INFI 90 系统改造的过渡控制核心， 支持与传统系统混合集成，平滑升级 。
案例：发电厂周末抢修，一块 CPU 救急
去年秋天，北方某燃煤电厂的 DCS 系统主控制器突然离线，值班工程师检查机架发现 模块的红色故障灯常亮，操作站所有画面数据冻结。当天是周六，备件库里没有库存，原厂技术支持电话没人接。设备科长从备件商那里调了一块同型号库存，顺丰特快第二天上午到货。换上后重新下载程序，系统恢复运行。前后停机约 28 小时，期间机组降负荷运行。事后设备科把这块备用 CPU 列入了常备库存清单。
