描述
产品详情

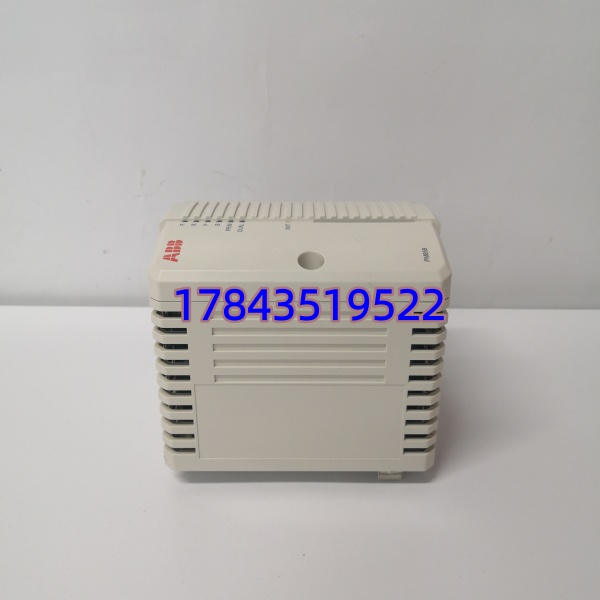

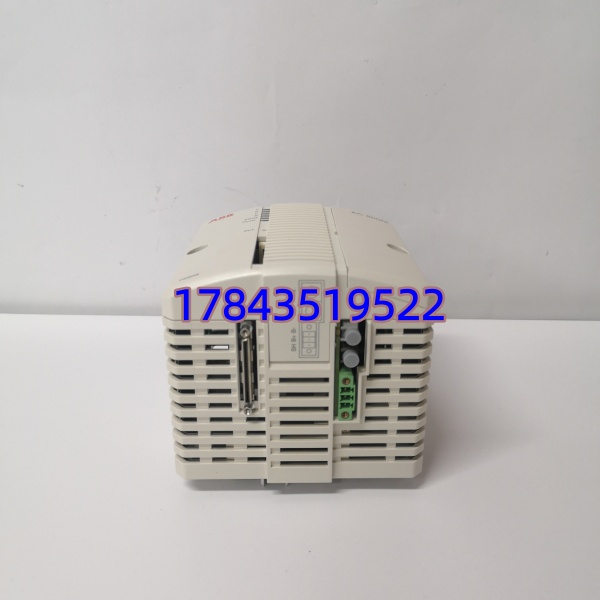

· 型号：PM858（订货号 3BSE093350R1，Kit = PM858模块 + TP830 底座 + 附件）
· 品牌：ABB
· 系列：AC 800M — Processor Module PM858 (High Performance)
技术参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | ABB Ltd. — Process Automation |
| CPU 型号 | PM858（AK01 后缀表示 Kit 含底座） |
| 订货号 (Order Code) | 3BSE093350R1（Kit：PM858 + TP830 + 连接件 + 文档） |
| 配套底座 | TP830（60mm 宽 CEX 安装座，Alpha Key 防插错），部分批次配 TP831 |
| 微处理器 | Freescale (NXP) MPC8548E PowerQUICC III @ 1.0 GHz |
| 用户程序内存 | 16 MB（代码 + 数据 + 符号表缓存） |
| 非易失存储 | 16 MB Flash（应用归档、保留变量、配方）＋支持 CompactFlash（依底板版本） |
| 后备保持内存 (Retentive) | 512 KB NVRAM（电池或 Supercap 保持，依配置） |
| 最大 I/O 容量 | 理论 ≤128K 离散 / 32K 模拟（实际受扫描周期与网络负载限制） |
| 控制周期 | 最快 10 ms / 任务（Multi-rate 多任务支持） |
| CEX-Bus | 板载 CEX-Bus Master（连接 CI854A/CI857/CI858/CI840 等 CEX 模块） |
| 以太网接口 | 2× 10/100Base-TX（RJ-45，可通过 CPU 直接做 MMS/OPC/Modbus TCP 或经 CEX 扩展） |
| 串行口 | 1× RS-232 DCE（DB-9，Console / PPP） |
| 冗余支持 | 支持 1+1 CPU 冗余（需第二块 PM858 + 冗余底板连线 + Control Builder 冗余配置） |
| 热插拔 | CPU 本身不支持在线拔插（会致控制器 STOP），CEX 模块多支持热插拔 |
| 程序加密 | 支持 Application Protection（代码读保护 / 签名校验—— 新增特性 vs PM864） |
| 状态指示 | RUN（绿）、STOP（黄）、ERR（红）、I/O ACT、BAT LOW、ETH Link/Act LED |
| 电池备份 | 需 CR2032 或 ABB 专用电池盒 (TK212 等) 保持 RTC 及 Retentive 变量（新批次支持 Supercap 短期保持） |
| 背板供电 | +5VDC ≈1.2A、+24VDC（传感）≈0.05A，由 AC 800M 机架电源经底座提供 |
| 典型功耗 | ≈8 W |
| 编程软件 | Control Builder M for 800xA / Advant Master (最低版本要求 V5.xx 以上，建议匹配现网) |
| 工作温度 | 0℃ ～ +60℃ |
| 存储温度 | -40℃ ～ +85℃ |
| 湿度 | 5%–95% RH，非冷凝 |
| 尺寸（模块本体） | 约 185×59×127.5 mm（H×W×D，同 PM861/PM864 系列） |
| 重量 | ≈0.58 kg（含底座依 Kit） |
| 认证 | CE / cULus / ABS（部分）/ RoHS 合规 |
产品介绍
西北某 500kt/a 聚丙烯装置碰过：ABB 800xA 带三区 AC 800M 控制器，其中 #1 区配单 （无冗余）做反应温压控制——大修拔 CPU 做槽位清灰复插后 RUN LED 不亮 ERR 闪红，细查是底座 TP830 CEX 针微弯（非 CPU 坏）。因 MBO 只列了 CEX 通讯卡未列 CPU Kit，等代理调 Kit 欧线 5 工作日（春节假期仓库歇业）。虽然 本体故障率低（无功率器件）但它是整站控制逻辑中枢——坏一片或底座接触不良整控制器离线 = 所管辖装置区域全部 I/O 冻结、联锁退出，从停机损失看必须按 A 类做冷备。目前 AC 800M 平台仍 Active 但 PM85x 逐步让位于 PM891/PM902 新代，建议仍在役装置做战略备货评估。
目前 3BSE093350R1 Kit 国内代理有部分库存，原厂交期约 3–10 周。建议：每套独立 AC 800M 控制器（非冗余单机）按 A 类备 1 件密封 Kit 冷备（与现装机同 3BSE093350R1），多套同类装置可全厂池化共享 1 件周转但需评估物流恢复时间 vs 允许停机窗口；冗余配置（双 ）可降低单件紧迫性但仍建议留 1 件周转——若 5 年内不整体 DCS 改造按 Last-Time-Buy 评估适当囤货。
替换与升级建议
✅ 直接替换
- Kit (3BSE093350R1) 完全相同 ——断电拆旧（拍照记底座螺丝 torque & 电池状态），插入新模块+TP830，上电 RUN/STOP 可切换，控制 Builder 通常自动识别；若工程启用 Code Protection 需确认新 CPU 有匹配 Key 或重下装（密码已知）。
⚠️ 软件兼容（需改配置）
- → 升级：物理插槽兼容，需 Control Builder M 打开原 .acf 改 CPU Type = 、重新编译下装（可保留 I/O Mapping），确认 CEX 模块固件 ≥最低要求。老项目直接插 如 CB 版本太老（V4.x）会提示 Incompatible ——先升 CB 软件再做迁移。。
❌ 硬件不兼容
- PM866/PM891（虽同槽位但不同 Type ID 及内存/加密引擎——混插报 Wrong Module Type，部分可短期测试但正式运行须匹配）；CI854A/GRBTU/AI810 ——完全不同功能类别，不可替。
