描述
产品详情

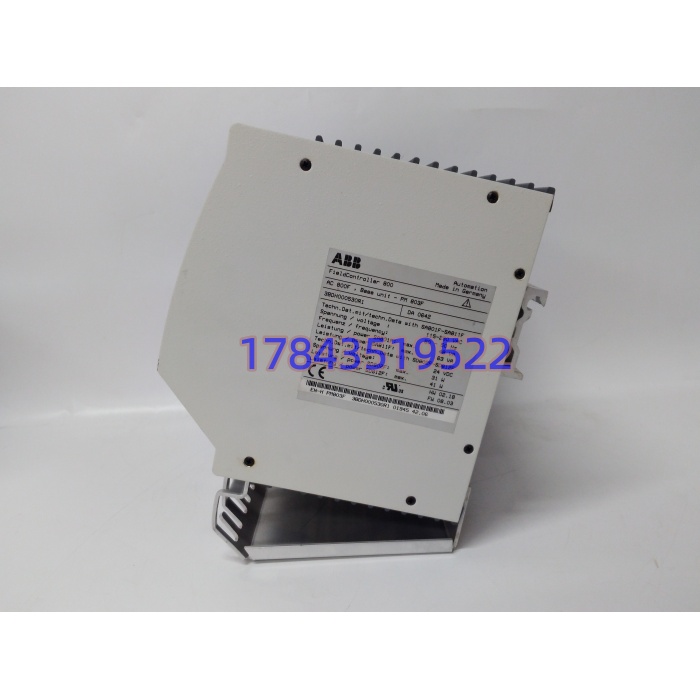

· 型号：PM803F
· 品牌：ABB
· 系列：AC 800F（Freelance 800F DCS）
技术参数
- 产品身份: 控制器基本单元（Base Unit），裸板不带操作系统，需在 Freelance CBF V7.1 SP2a 及以上下装内核
- 处理器: Intel 80960HD 25/75 超标量 RISC，32 位，75 MHz，150 MIPS
- 运行内存: 16 MB SDRAM（同步动态 RAM），32 位字宽，带 EDC 错纠（1 位自修、2 位报警），电池备份
- 程序/数据保持: 依赖 AM811F 电池模块或 EI812F 以太网卡上电池；SDRAM 掉电无电池时保持时间近 0，和 PM802F 的 SRAM 不同
- 闪存: 8 MB Flash-EPROM（装载 OS 与用户程序固化备份）

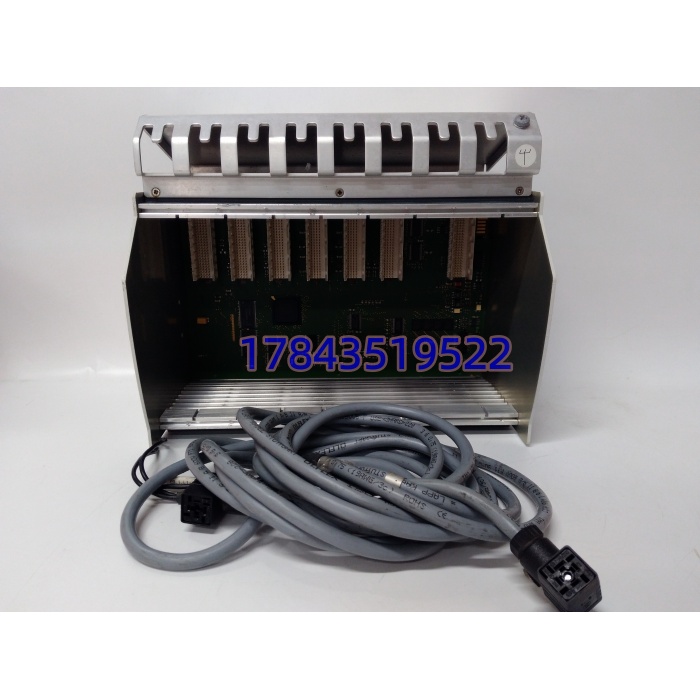

- 槽位分工: E1/E2 为 DMA 高速槽（插 FI830F 等以太网卡）；F1–F4 为中断槽（插 Profibus/Modbus 等现场总线模块）
- 背板供电: 不直接吃 24 VDC，由机架装 SD812F（24VDC→5V/3.3V）或 SA811F（115/230VAC）供给，单板典型 6 W、最大 7.8 W
- 通讯能力: 通过扩展卡支持 Ethernet TCP/IP、Profibus DP/V1、Modbus RTU/TCP、CAN、Foundation FF HSE；本体无原生 RJ45
- 冗余: 支持 1:1 CPU 热备（双 AC800F 机架+冗余以太网同步链路，毫秒级接管）、电源冗余、网络冗余
- 扫描性能: 1000 条二进制/字指令 0.78 ms，浮点 1.09 ms；控制周期可配，典型过程站 50–100 ms

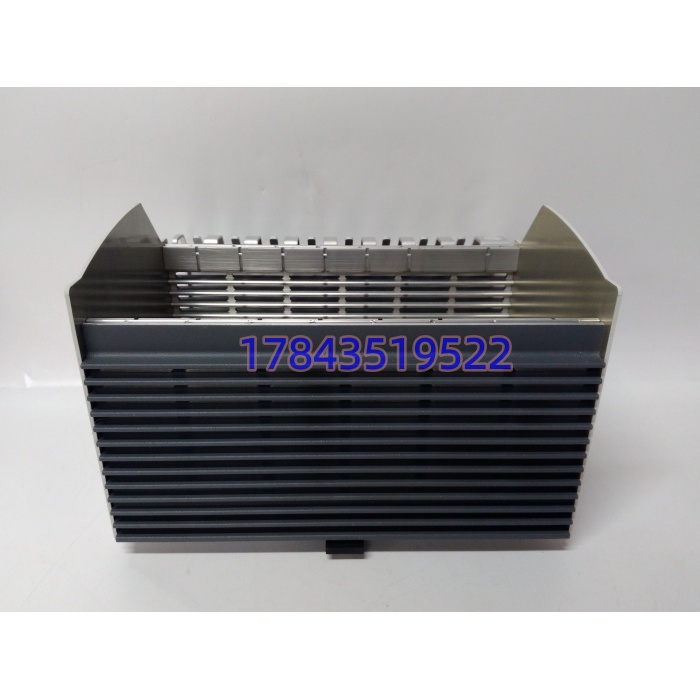

- 机械尺寸: 239 × 202 × 164 mm（W×H×D），净重 1.6 kg，AC800F 机架内占 1 槽
- 环境: 工作 0~+60 °C（部分资料标 -25~+70 °C 为带 Z 防腐宽温选项），5%–95% RH 无凝露，IP20 柜内，G3 防腐可选 Z 尾缀
- 状态: 原厂 EOL，最后下单约 2022 年截止，备件靠 New Surplus 与拆机翻新流转
产品介绍
化水车间那台 AC800F 控制站突然报 “CPU Not Responding”，查下来是 PM803F 上 AM811F 电池耗尽、SDRAM 程序丢光——这种场面在运行超 10 年的 Freelance 老系统里太常见。PM803F（3BDH000530R1）在 ABB 产品线里的位置很尴尬也很重要：它处在 PM802F（老 SRAM 款）和 AC800M 时代 PM851/PM866 之间，是 AC800F 平台后期主推的”大内存低成本”CPU 基本单元。16 MB SDRAM 比 PM802F 的 4–8 MB SRAM 能多塞三倍顺控和趋势缓存，但代价是严格来说它裸板不吃电保持，必须配 AM811F 或带电池的 EI812F 才能算”断电不丢程”，很多第一次维护 AC800F 的工程师按 PM802F 经验以为锂电池在 CPU 板上，拆开发现没有，急得跳脚。
采购侧讲，这板子现在新货基本绝迹，国内挂”全新原装”的多是欧洲库存 New Surplus 或拆机翻新重贴标。它和 AC800M 的 PM803F 名字撞车但完全两代——AC800M 里没有 PM803F 这个号，PM803F 只属于 AC800F/Freelance，拿 AC800M 的 PM851AK01 当它的”升级替代”只对了一半：换平台才用 PM851，同平台备件就只能继续找 PM803F 或退一档用 PM802F。现场实测发现，同机架混插 PM802F 与 做热备，Freelance 会报 “Different Base Unit Type”，必须同型号成对备。价格上 2026 年国内现货 ¥3,000–¥8,500 都有，低于 ¥2,500 的”全新”九成是翻新，领导批价卡在 ¥4,500–¥5,500/块含税运带测试报告 比较稳。
替换与升级建议
- 直接替换： 3BDH000530R1 ↔ 同订货号库存件（同型号同固件大版本，换上重下 OS 即可，原 CBF 工程不用改）
- 软件兼容（需改配置）： → （同为 AC800F 基本单元， 用 SRAM 4–8 MB 且自带电池座，性能高 5–10% 但内存小；老工程移植可行，但 16 MB 大程序要裁剪，热备必须两端同型号）
- 平台升级（需重做工程）：（）→ PM851AK01 / PM866（AC800M，Freelance 新版本可挂 AC800M 作为控制器节点）：硬件背板、CBF→Control Builder M 工程迁移、I/O 站重组态，工作量按站点数算人日，不是插拔替换
- 硬件不兼容： → S800 AI810/AO810（后者是 机架里的 I/O 模块，不是 CPU，插槽和职能完全不重叠）
- 硬件不兼容： → PFEA112-65（前两轮聊的 ABB 张力电子盒，VME/现场盒派系，和 背板无关）
