描述
产品详情

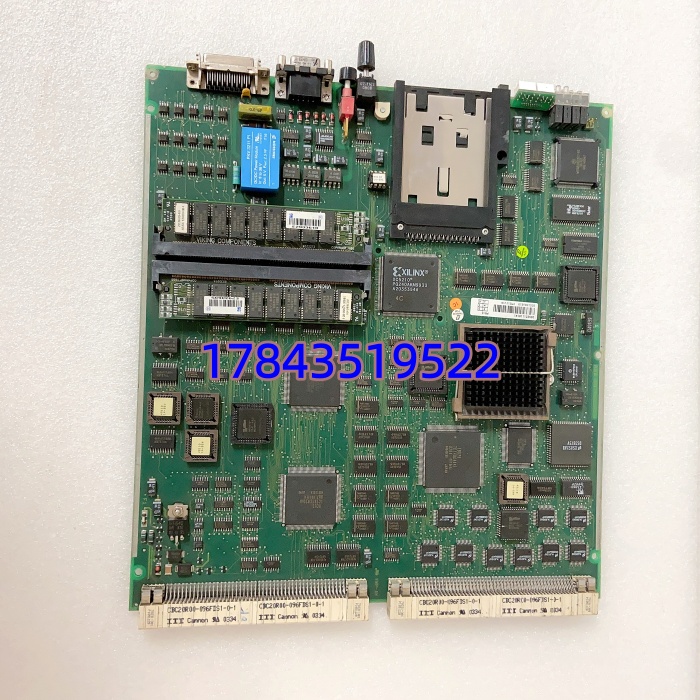

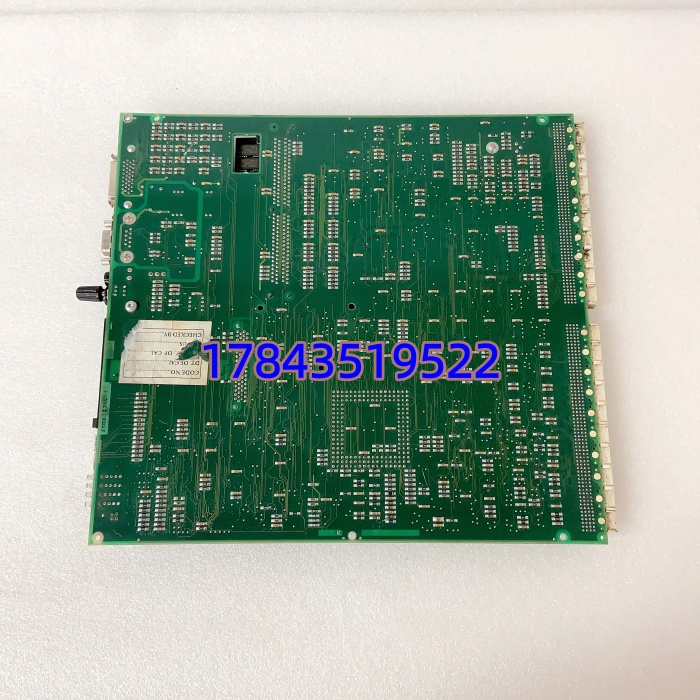

· 型号：PM511V16
· 品牌：ABB
· 系列：Advant Controller 450（AC450）— S400 / SA85 机架 CPU 模块
规格参数
- 产品类型：AC450 系统主 CPU 模块（Processor Module with Extended Memory）
- 适用机架：ABB S400 系列控制机架（如 S401、S411 等）或 SA85 机架，配合 PS407 电源、CI400 通讯模块使用
- 处理器：Motorola 68040 或等效 32-bit RISC（依生产批次），主频 25~33MHz（现场够用，属 90 年代架构）
- 内存：16 MB DRAM（程序+数据，电池后备保持），通常另有 Boot EPROM/Flash
- 程序容量：约 8000 功能块或依 Advant 组态编译器限制（以 CBF/PG2 实际编译结果为准）
- 非易失存储：RAM 内容靠锂电池保持（典型保持 >5 年 @ 20℃），另有 Flash 存启动固件
- 通讯接口：1× RS-232（PG/Service 口，D-sub 9pin）、1× RS-485 或 TG/X-bus（依配置）、通过 CI400 模块接 MasterBus 300 / Advant Fieldbus 100
- I/O 管理：控制 S400 I/O 总线，最大 I/O 节点数及模拟量点数依 AC450 授权（需核对具体许可证 dongle/Keyfile）
- 指示灯：RUN、STOP、ERR、BAT LOW、COM 等 LED
- 电池：3.6V 锂电池（典型型号 CR17335 或 ABB 专用电池包，需定期更换）
- 供电：由 S400 机架背板提供 +5V DC（来自 PS407 电源模块）
- 工作温度：0℃ ~ +55℃（机柜内）
- 存储温度：-40℃ ~ +70℃
- 湿度：5%–95% RH（非凝露）
- 认证：CE、UL、CSA、GL（船级社部分批次）
- 物理尺寸：标准 S400 模块宽度（约 25.4mm 单槽），带前面板把手及电池舱
产品介绍
PM511V16 是 ABB Advant Controller 450 的主 CPU，简单说就是老式 DCS 控制站的”大脑”——跑连续调节（PID 回路）、顺控（SFC/梯形）、批量配方，管着底下所有 S400 I/O 模块并通过 CI400 连到 Advant 上位网络。V16 后缀代表 16MB 内存版本（早期有 V8 = 8MB），内存大一点能多跑些功能块和趋势缓存。
坦白讲，AC450 这套东西现在全是超期服役，PM511V16 最常见死因是锂电池漏液腐蚀 PCB 或电解电容老化导致不启动。换 CPU 模块最要紧的事：电池保持的程序/数据不在新模块里——你必须提前用 PG2/CBF 做 Complete Backup（含 P-code 和 Data Area），换新模块后下载程序并用旧电池或新电池确保保持区写入，再核对 RUN 状态。有一点要注意：如果原系统用了硬件 Key（授权狗/dongle）或 Keyfile，新 CPU 需对应匹配，否则 I/O 点数受限。
应用场景与行业案例
我在现场遇过最紧张的一次：北方某 200MW 机组化水程控 AC450 站，早班发现控制柜 PM511V16 上 BAT LOW 灯亮，还没来得及换电池下午全站跳 STOP——电池彻底没电 RAM 清空， I/O 全离线。好在半月前有完整备份，换模块→下载→核对 I/O 状态-> RUN，四十分钟恢复。从此那厂规定每年强制换 AC450 电池。
典型场景：
- — 取代早期 ABB Master 系统，PM511V16 做主控，非它不可因为 机架和 Advant 程序格式专属。
- — 多回路 PID + 批次控制，V16 内存跑大配方够用。
- 冶金轧机辅助控制 — 老线沿用 ，PM511V16 做顺序与模拟混合控制，与上级 ABB 800xA 通过 OPC/MasterBus 300 桥接。
真实案例：西北某自备电厂化水车间，秋检做电池更换时操作不慎短路电池座， 重启后卡在 STOP 且无法进入 Run Mode——测得 RAM 内容丢失（电池座烧断路径），程序清零。库房有块 （3BSE011181R1，确认同版本 V16），断电拔旧插新、接服务 PG 通过串口下载上周全备份（Code + Data），装载完切 RUN， I/O 绿灯逐个亮起，核对模拟量示值与就地一致后交回运行。热控专工说：”以后电池我亲自换，绝不让人拿金属镊子碰。”
