描述
产品详情
· 型号：PM01-A-V001（完整标签示例：PM01 PM01-A-V001，严格来说替换须与原机架内配对 PM01 的 Hardware Revision 如 -B/-C 及 Safety Firmware Build 完全一致，请以现场模块铭牌及 Control Builder Safety 内显示版本为准）
· 品牌：ABB（Sweden）——ABB Ability™ System 800xA Safety
· 系列：AC 800M High Integrity (HI) — SIS Processor Module PM01 Series
规格参数

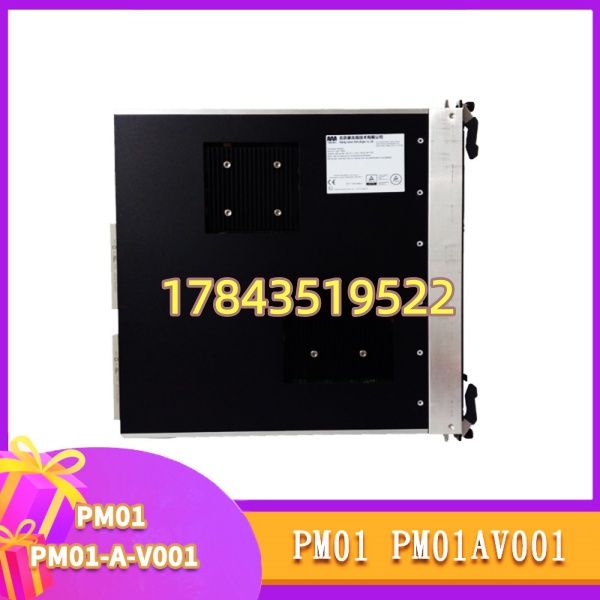

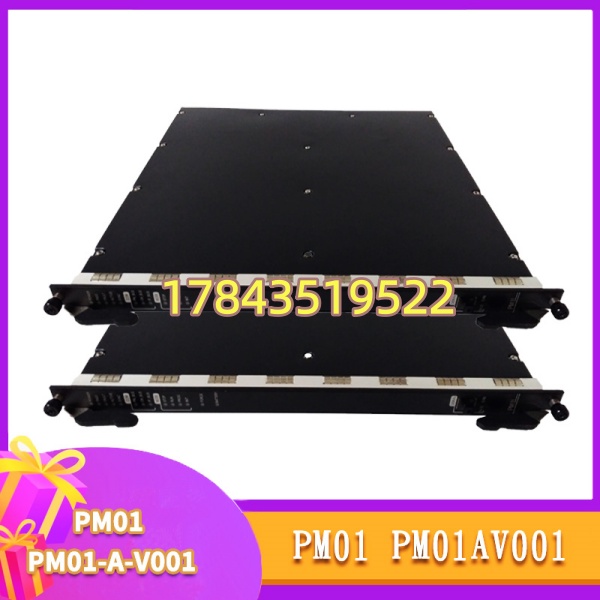

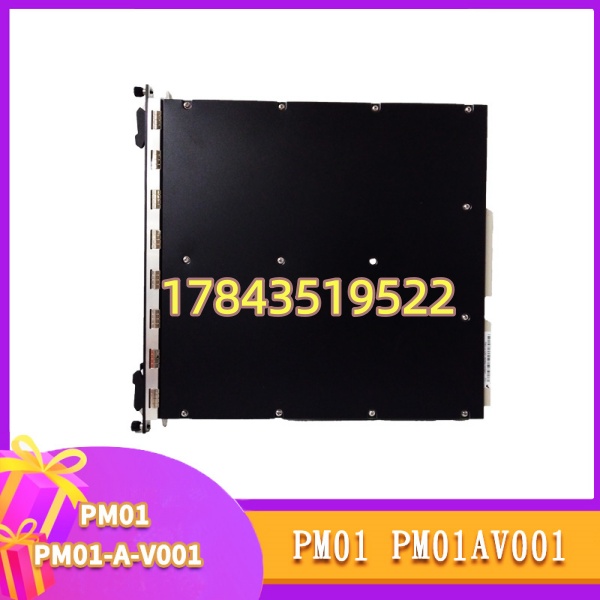

- 模块名称：ABB 800xA Safety / AC 800M HI — SIS Processor Module PM01-A-V001
- 订货号/标识：-A-V001（完整包装常印 -A-V001 + HW Rev 标记）
- 安全架构：1oo2D（1-out-of-2 with Diagnostics），与另一 或 PM865+SM811 配对交叉校验
- 安全完整性：SIL 3 per IEC 61508 Ed.2 / IEC 61511；AK 6 per DIN V 19250
- 供电电压：24 V DC（典型范围 19.2–28.8 V DC，反极性及过流保护）
- 典型功耗：约 5–8 W（依 I/O 扫描负载及通信）
- 程序循环：安全应用典型扫描 ≤50 ms（依逻辑规模及 I/O 点数，以 CBF Safety Diagnostics Report 为准）
- 内存：片上安全校验 RAM + 非易失安全存储（固化安全证书及应用代码校验和，容量由原厂固件定）
- 通信：与 AC 800M HI I/O 经内部底板；与上位 800xA 经 MB300 / IAC 安全网络；冗余对间经内部同步链路
- 冗余支持：支持 1+1 热冗余对（两片须同 HW Rev + 同 Safety Firmware/Library Version）
- 状态指示：RUN（绿）/ FAIL（红）/ STATUS（多色）/ 诊断 LED，故障代码可通过 Engineering Workstation 读取
- 安装方式：插入 AC 800M HI 安全机架（配 SD802F/SD812F 等 24V 专用电源），占用 1 槽，与 PM865 相邻或与 SM811 组 1oo2D
- 物理尺寸：约 186(H) × 119(W) × 47(D) mm（与标准 AC 800M 处理器同外形）
- 工作环境：运行 0～+60℃（部分资料 -20～+60℃），5～95% RH 无凝露；存储 -40～+70℃
- 认证：TÜV SIL 3、CE、cULus、部分海洋级 DNV/GL（依证书包）
- 配套软件：Control Builder for 800xA Safety (CBF Safety Edition)，需匹配 Safety Library Version
- 生命周期状态：AC 800M HI 部分组件进入 Limited / Discontinued 阶段， 系列建议查 ABB Life Cycle Policy — 市面以 NOS 余货及原厂级翻新版流转
产品介绍
在某沿海 LNG 接收站碰过一回——年度 SIL 验证时 #1 SIS 架左侧 -A-V001（HW Rev.B）报”Cross Check Mismatch”，冗余对降级报警运行。拆下交叉测试确认是板载 RAM ECC 不可纠错触发自检 FAIL，另一块正常撑着但按规定 1oo2D 降级不允许长期运行。这模块不是普通 DCS CPU——它跑经 TÜV 认证的安全应用，内部双微处理器持续互检，自己坏了自己 Trip 进安全态，这才是 SIL 3 的本质而不是”永不停机”。
库存经理视角： 随 AC 800M HI 产品线步入 EOL/LTB 窗口，全新原包渐少，主要靠 NOS（原厂余货带完整标签/TÜV 证书复印件）和原厂授权翻新版（全通道诊断测试、交叉校验 PASS）。它属 ABC 分类法 A 类关键 MRO 冷备件——SIS 处理器挂掉=装置无法开车或被迫停车等件。建议每台 SIS 区域至少留 1 块未拆封冷备(Buffer Stock)，且冷备件须确认可与现网固件版本兼容（或预先用 CBF Safety 做版本匹配验证）。冗余对的两块 HW Rev + Safety Firmware Version 必须一致——这是采购替换最容易踩的坑，别只看型号对就下单。
应用场景与库存策略
SIS 安全处理器不同于普通 DCS 卡件——它直接决定装置能否完成 SIL 回路完整性检查并获准开车，原厂 EOL 后交期不确定或仅二手/NOS 渠道，等件=延迟开工每天损失可达七位数。
- 炼化/油气处理厂 ESD 系统（ABB 800xA Safety） — 执行紧急停车/火气联锁逻辑 — 非它不可因 1oo2D 安全架构与 TÜV 认证库绑定 AC 800M HI 机架 — 建议：单套 SIS 按 N+1 冷备（至少区域共享 1 块周转），冗余对两块同期老化建议成对更换并确认固件完全一致。
- 大型锅炉 BMS（Burner Management System） — 燃油/燃气燃烧器安全切断与吹扫 — 非它不可因 SIL 3 FSLL(Final Safety Limit Logic) 绑定 — 。
- 海上平台/ LNG F&G 主机 — 火焰/气体探测器联动关断 — 非它不可因需与 SM810/SM811 安全协处理器同一机架协同 — 建议：多平台共用 1 块周转 + 签 VMI 锁定 NOS，每年做备件加电看 RUN 灯序列正常。
南方某芳烃装置大修后 SIL 验 SIS 架 （Rev.B / FW x.y.z）偶尔 CROSS CHECK ERROR，冗余对降级报警。库房无备件，原厂答复”需询 NOS，EOL 无新造”，最终从集团停用项目拆来一块同 HW Rev + 同 Safety Firmware Build 顶上——协调审批耗 3 天，期间装置降负荷运行待 SIS 复检合格才准提负荷，隐性损失约 万。事后把 列入 A 类 MRO，冷备 1 块并要求每次大修核对冗余对固件版本仍一致。教训一句话：SIS 安全 CPU 是时间敏感单点，版本随便换=同步失败无法运行，别赌交期。
常见问题解答 (FAQ)
ABB AC 800M HI 部分进入 Limited/Discontinued，全新原包少见。主流是 NOS（原厂余货未拆封带完整标签及 TÜV 证书复印件）或原厂级翻新版（全通道诊断、交叉校验测试）。采购必须要求前后板高清照（序列号、HW Rev、Safety Cert No.）、功能测试报告显示 RUN→正常同步冗余对，拒收无标签拆机件。
Q2：冗余配置换一块，新旧可以混版本/混 HW Rev 吗？
严格来说——不可以。冗余 对必须 Hardware Revision（如 -B / -C 标记）一致且 Safety Firmware / Library Version 完全相同，否则上电报 Version Mismatch 拒绝同步甚至保持 FAIL。换单块要么找完全同版本 NOS，要么两块成对升级（需认证集成商配合做 Safety Validation 重证）。这是 IEC 61511MOC 合规要求，别图省事混插。
Q3：和 ABB 普通 AC 800M CPU（PM856/PM861/PM865）能互换吗？
不能。 是 AC 800M High Integrity (HI/Safety) 专用安全处理器，内置 1oo2D 架构和 TÜV 认证引导区。插普通 CPU 到 HI 机架不启动安全应用，反之 HI 模块插普通机架只做诊断不跑 SIS 逻辑。确认您柜内是 HI 安全机架（通常配 SD802F/SD812F + SM81810）才买 。
Q4：FAIL 灯常亮先查什么再判定要换？
先查 24V 电源模块输出（SD802F 典型）是否在 22–26V 范围且端子紧固；确认机架背板连接器无氧化绿锈；看冗余对另一块状态（拔掉故障块看正常块能否单独 RUN——严格来说 1oo2D 单块不允许长期运行但可临时诊断）。若故障随板卡走（交叉换位 FAIL 跟板）→板卡坏。注意 SIS 设计成自检出故障主动 FAIL 导向安全态，勿强行屏蔽。
Q5：停产了官方推荐替代升级路径？
ABB 新 SIS 推进 AC 800M HI 新代（PM857/PM863/PM867 + SM812）或 Compact SIS，但整体 SIS 迁移需重新安全评估、SRS 修改及 TÜV 再认证——存量在役装置通常成本 prohibitive。现实做法是用 NOS/翻新版做全生命周期备件管理，待下次 SIL 整体改造再评估迁移
