描述
产品详情

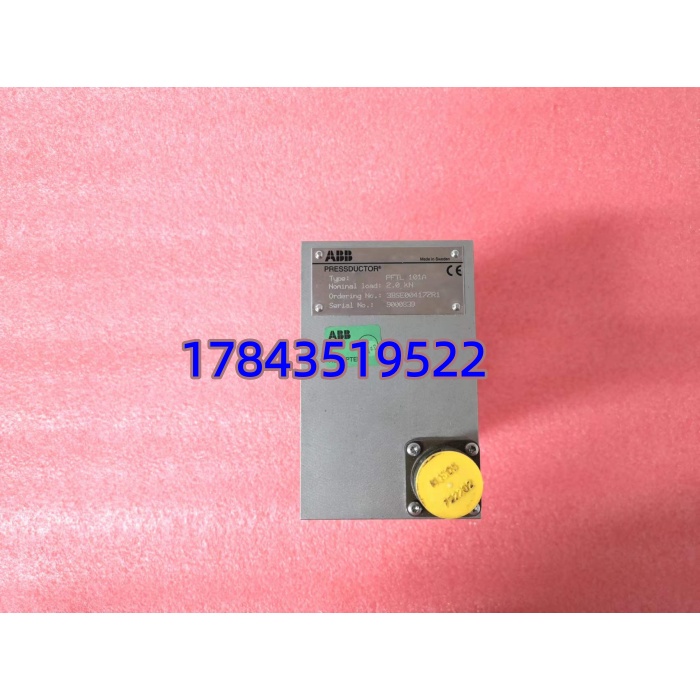

· 型号：PFTL101A 2.0KN（3BSE004172R1）
· 品牌：ABB（Pressductor® Force Measurement）
· 系列：PFTL100 Series — PillowBlock Load Cell（压磁测力传感器）
规格参数
- 完整型号：PFTL101A 2.0KN，ABB Order Code 3BSE004172R1
- 产品类别：Pressductor® PillowBlock Load Cell — 压磁（磁弹性）测力/张力测量传感器
- 额定测量范围（Full Scale）：2.0 kN（≈ 204 kgf / 450 lbf）
- 测量方向：受压（Compression only），测量辊轴承座对传感器的垂直压力→换算为带材张力
- 工作原理：Pressductor® 磁弹性效应——外加应力改变铁磁体磁导率→二次线圈感应电压与受力成正比（需专用励磁/信号处理单元）
- 精度等级（A型）：典型 ±0.5% FS（线性+滞后+重复性），B型高精度版 ±0.25% FS 存于 PFTL101B
- 额定输出信号：二次线圈感应电压（非 mV/V 应变片！），需配 ABB 信号调理单元如 PFCL201（Compact）或 PFEA111/PFEA112（高级，带 Profibus/Analog Out）
- 励磁频率/电压：由信号单元提供（典型 500~1000 Hz 励磁，输出灵敏度约 0.1~0.5 mV/kN 经激励放大）
- 过载能力：150% FS 短期（典型，不保证精度），极限破坏载荷依尺寸约 300~500% FS

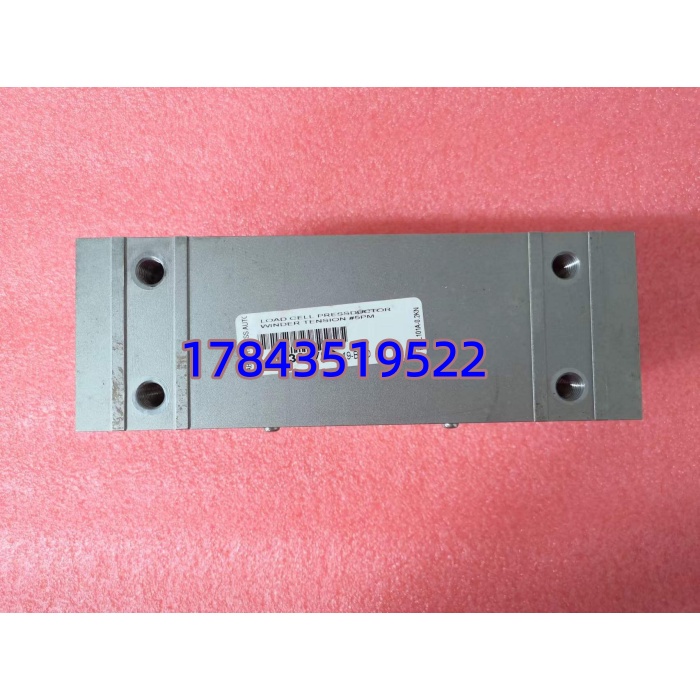

- 安装形式：Pillow Block（枕式），两端Φ孔适配辊子轴承座销轴，底部固定螺栓孔
- 电缆/接线：通常自带屏蔽 4 芯电缆（励磁+/−、信号+/−）或经端子箱引出，长度依订单（标准 5m/10m 可选）
- 防护等级：IP67（传感器本体），连接器处需配 PG 螺纹或 M12 航空插头密封
- 工作温度：-20℃ ~ +70℃（传感器），信号单元通常 0~+60℃
- 存储温度：-40℃ ~ +85℃
- 材质：高强度合金钢，表面防腐处理（镀锌/镍或特殊涂层）
- 配套电子设备（须另购，不随传感器）：PFCL201C / PFEA111 / PFEA112 等信号调理/放大/通讯单元
- 认证：CE，部分版本 DNV/GL（依应用），ATEX 版本需特别选型（PFCL Ex 版）
- 物理尺寸（参考 PFTL101A 2kN）：约 120×60×45 mm（含安装耳），具体以 ABB 尺寸图为准
产品介绍

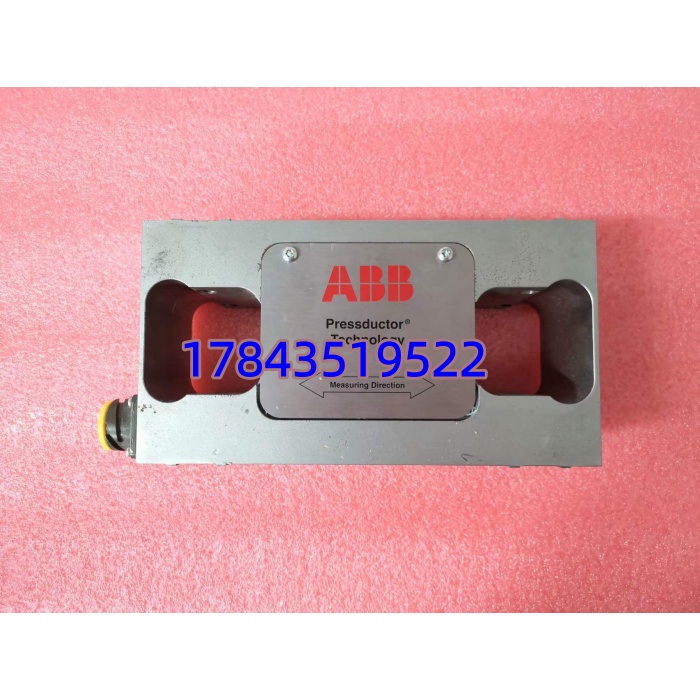

PFTL101A 2.0KN 是 ABB Pressductor 压磁测力传感器，装在轧机/复卷机张力辊两端 Pillow Block 位，感受辊子垂直受力后经 PFCL/PFEA 信号单元励磁解算出实际带材张力值送给 DCS 或传动做闭环控制。和应变片比，压磁传感器刚度大、抗冲击过载能力强（能扛短时不小心锤击）、不受温度漂移影响大，适合连续生产线长期免标校——但代价是你必须用它家的信号调理单元做励磁和解调。
坦白讲这东西现场极少坏（钢体压磁芯很皮实），出问题多是：电缆被机械损伤、接头进水氧化导致信号漂移、或 PFCL 单元参数里 Sensor Type/Range 设错导致张力值翻倍/减半。老线延寿按每对（辊子两端两只）留一只缓冲库存，新线投产前一定存档 PFCL 里 Sensor Calibration Data。
应用场景与行业案例
我在造纸厂复卷机遇过经典情况：两侧 PFTL101A 2kN 张力值不对称（左 120N 右 85N 同设定 100N），查 PFCL 参数 OK、辊子无偏载——拆传感器发现右侧电缆 M12 插头密封圈老化进水，励磁回路阻抗微变导致输出偏低。换新传感器+重新 Zero/Calibrate 后两侧一致。教训：Pillow Block 传感器接头朝上是进水重灾区，缠生料带再锁紧。
典型场景：
- 冶金冷轧/平整线 — 张力测量辊（S辊）两端 测带钢张力，送 AGC/张力闭环，压磁耐冲击适合焊缝过机冲击
- 造纸/薄膜复卷分切机 — 退卷/收卷张力控制， + PFEA112（Profibus DP Out）直连传动或 DCS
- 线缆/型材牵引线 — 恒张力收放线控制，压磁传感器寿命远超应变片（10年+ 不飘）
- 涂布/ laminating 生产线 — 低张力区可用 0.5kN/1kN 版，此 2kN 适合中等张力段
真实案例：南方某冷轧厂酸洗线 #2 张力辊（Φ400）左侧 2kN 突发显示负值且波动大，PFCL201C 报”Sensor Open”。断电拆线检查——发现行车检修时吊具碰断传感器励磁线（裸线区未穿金属软管）。库房有测好 2kN 同型号（备件按 A 类关键件每线一对存一只），更换后 PFCL 执行 “Zero + Span Calibration”（用已知砝码或空辊 tare），张力值回归正常，全程停机 40min。事后要求：所有 Pressductor 传感器电缆加 Ø20 金属软管保护，接头朝上缠特氟龙生料带。
