描述
产品详情

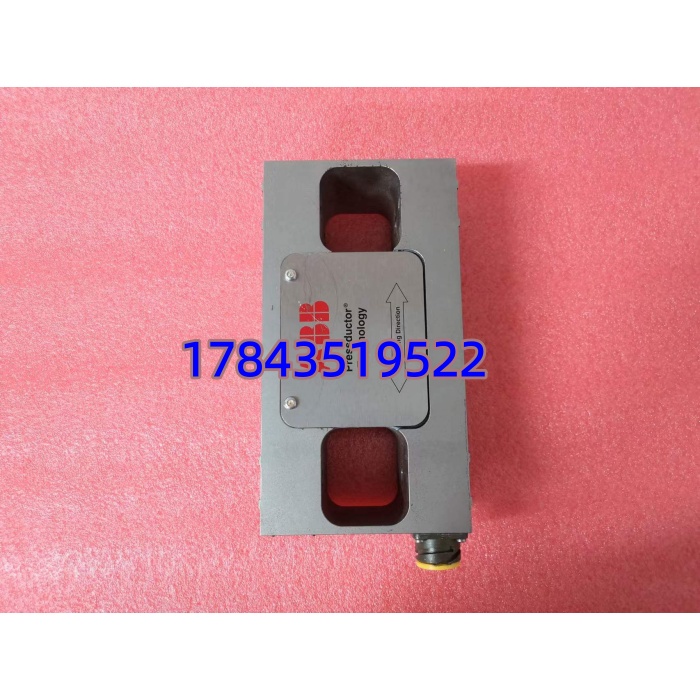

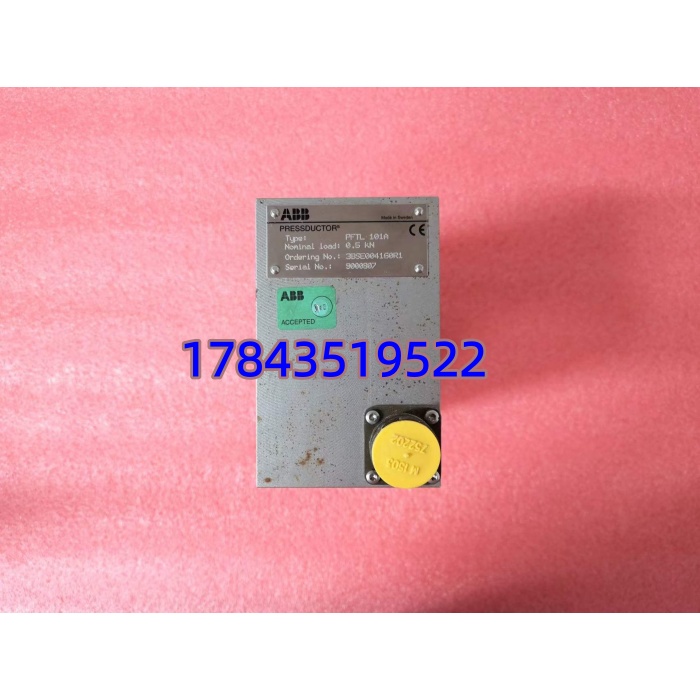

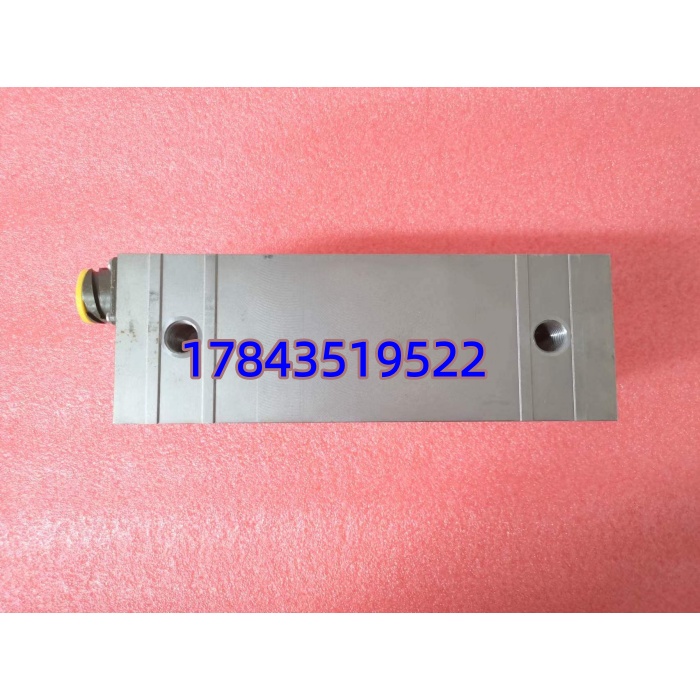

· 型号：PFTL101A 0.5kN（3BSE004160R1）
· 品牌：ABB
· 系列：Pressductor® PFTL101 系列 PillowBlock 水平力张力传感器
规格参数
- 产品类型：Pressductor® 磁弹性（压磁）张力/力传感器，枕块式（PillowBlock）水平力测量
- 额定测量范围（Full Scale）：0–0.5 kN（500 N，≈112 lbf，≈50 kgf）
- 测量方向：水平方向（卷材张力方向），横向许用负载 ≤0.125 kN（依手册，侧向力需避免）
- 安全过载能力：500% FS（Pressductor典型值，短时可达2.5kN不损坏——这是压磁传感器最大优势）
- 测量原理：磁弹性效应——初级绕组加330Hz AC励磁，受力后次级绕组感应与力成正比的AC mV信号
- 典型励磁：330 Hz，15–24 V AC（由 PFEA 放大器供给），初级电流 ≤0.5 A
- 信号输出：次级绕组毫伏级 AC（需经 PFEA111/112/113 张力放大器放大、滤波、标定输出 4–20mA 或 ±10V）
- 线性误差：≤±0.05% FS（典型），综合精度 ±0.1～0.5% FS 依放大器配置
- 滞后误差：≤±0.02% FS
- 重复性：≤±0.02% FS
- 蠕变（30 min）：≤±0.02% FS
- 温度系数（零点/灵敏度）：典型 ±0.0015% FS/℃，内置温度补偿
- 工作温度：-20～+80℃（AE/BE轧机型可达 -40～+85℃，以铭牌为准）
- 储存温度：-40～+85℃
- 防护等级：PFTL101A 标准型 IP20（柜内/洁净环境）；PFTL101AE 轧机型 IP66（乳化液环境）——采购注意后缀区分
- 外壳材质：不锈钢（AISI 304/316L，AE版耐酸）
- 安装方式：枕块式，置于张力辊轴承座与机架间，两端通孔/螺纹孔用螺栓固定（安装面平面度要求 ≤0.05mm）
- 电气连接：标准 A 版经专用多芯屏蔽电缆接 PFEA 放大器端子（通常随传感器附带定长电缆，常见3m/5m/10m）；AE 版为固定出线
- 配套放大器：必须配 ABB PFEA111-20 / PFEA112 / PFEA113-20 张力电子单元（传感器本身无 4–20mA 直出）
- 认证：CE、cULus（依版本），符合 IEC 61010-1
- 尺寸（近似）：约 Φ50×32 mm 枕块体（依具体安装附件图纸），重≈0.2–0.5 kg（不含附件）
产品介绍
PFTL101A 0.5kN 是 ABB Pressductor 家族里小量程枕块式压磁张力传感器，专测造纸、薄膜、金属带材生产线的卷材张力——塞在张力辊轴承座底下感受水平拉力，本身只出微弱的交流感应信号，必须搭配 PFEA 系列张力放大器（PFEA111-20 最常见）才出 4–20mA 或 ±10V 给 DCS/PLC。它跟应变片式测力计最大的区别是：压磁原理无机械形变、过载能力极强（5倍额定不坏）、抗干扰好，适合重载冲击场合。
有一点必须提醒：PFTL101A（IP20）和 PFTL101AE（IP66 耐乳化液）机械安装尺寸一致但防护不同，轧机区、涂布区潮湿环境必须买 AE 版，别拿 A 版顶替。另外传感器不带内置变送器，单独换传感器后一定要重新做零位和满量程标定（Zero/Span），哪怕同型号也有微小公差，跳过标定张力闭环会飘。
应用场景与行业案例
我在造纸厂遇过新换 PFTL101A 0.5kN 后张力显示偏 8%——查下来是安装时轴承座底面有旧垫片残留导致受力不均，清平重装+重新 Zero 后正常。压磁传感器对安装面平行度要求比应变片还严，歪一点就引入横向分量，这点常被忽视。
典型场景：
- 造纸机干部/施胶/涂布段——小直径张力辊下装 PFTL101A 0.5kN 测纸幅张力，配 PFEA111 进 800xA 做恒张力收放卷闭环，非它不可因 Pressductor 抗过载适合断纸冲击。
- 锂电隔膜/光学膜拉伸线——0.5kN 小量程适合薄基材低张力精密控制，压磁无漂移优于应变片。
- 铜箔/铝箔精轧张力测量——AE 版（IP66）耐轧制油，枕块式直接替代老式应变测力环。
- 线缆/纺织小线张力监控——水平力枕块安装在导向辊轴承座下，PFEA 放大器给 DCS 模拟量。
真实案例：
南方某文化纸 PM3 机台，干燥部#2张力辊原 0.5kN（投运约 14 年）信号逐渐漂移——放大器报”Signal Low”，量次级绕组阻抗正常但激磁电流略偏高，怀疑内部励磁线圈匝间老化。库房有测试 OK NOS 件（同 3BSE004160R1），停机退张力辊负载→拆旧传感器→装新件（确认安装面平整、力矩均匀拧紧）→恢复负载→PFEA111 做 Zero Calibration（辊空转无纸）→Span 用已知砝码或软带标定→张力值回归正常。全程未动放大器硬件。老师傅说：”压磁传感器最皮实，但十五年也会老，换完不标定等于没换。”
