描述
产品详情

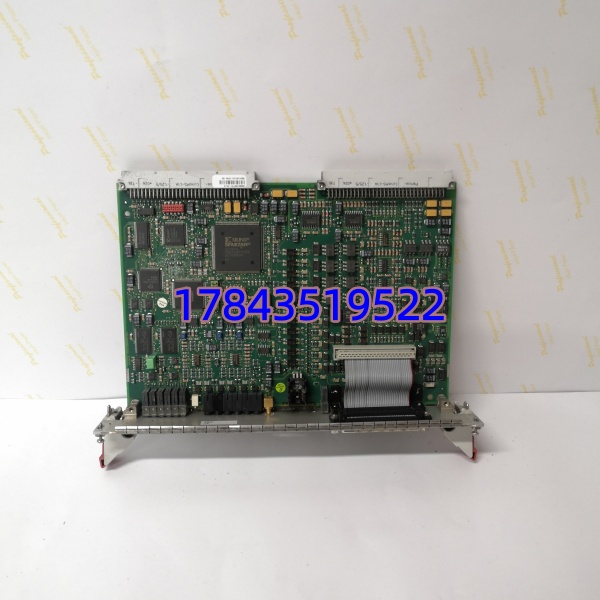

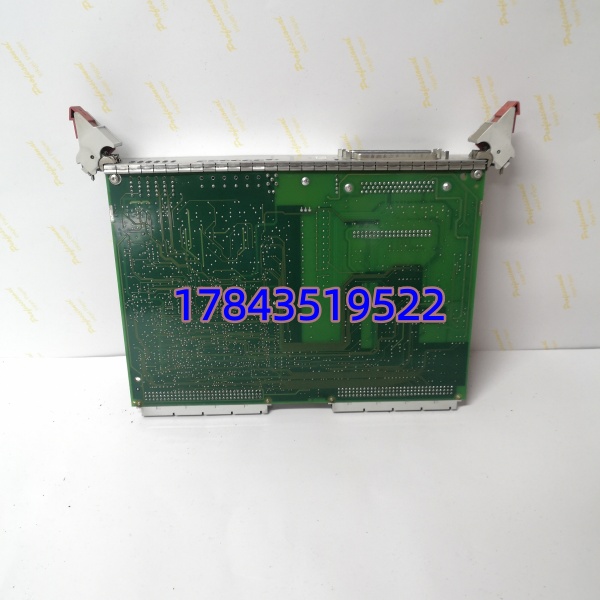

· 型号：PFSK152
· 品牌：ABB
· 系列：S100 I/O System — Bus Terminator / Terminal Module（P/N 3BSE018877R1）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | PFSK152 |
| 订货/备件号 (Spare P/N) | 3BSE018877R1（现行）；早期目录可能仅印 PFSK152 无 suffix |
| 制造商 | ABB Automation Products (Switzerland / Sweden) |
| 产品类型 | S100 I/O Bus Terminator / Terminal Module (End-of-Bus Unit) |
| 适用系统 | ABB Advant Controller 410 / 450 + S100 I/O 机架；S100 I/O 扩展总线及现场总线电缆终端匹配 |
| 接口形式 | 依变体：①插 S100 I/O 机架末端专用终端槽（与 I/O 模块同背板）②或 DIN 轨安装带 S100 Bus 插头 (SUB-D 或 50-pin Ribbon 终端盒) |
| 匹配阻抗 | I/O bus 特征阻抗匹配（典型 110Ω 差模 / 120Ω 依 总线规范——内部电阻网络预调） |
| 有源/无源 | 多数 PFSK152 为无源电阻网络 terminator；少数带状态 LED 或诊断需背板供 5V（依具体 Option） |
| 状态指示 | 部分 Rev 带 PWR/ACTIVE LED（若总线供电）；多数无源版无 LED |
| 安装位置 | I/O 机架最右/左末端槽（标记 “TERM”）或现场总线电缆末端（外置终端盒 PFSK152 形态） |
| 工作环境 | 工作 -25℃～+70℃（涂层版 -40～+70℃），存储 -40～+85℃，湿度 ≤95% 非冷凝 (G3 ISA S71.04) |
| 配套件 | 若外置电缆终端盒版需配 Bus 电缆（如 TK212 / TK213 系列）及 PG gland；机架内版无需额外线 |
| 停产状态 | I/O 平台 EOL — PFSK152 原厂 Last-time-buy 关闭多年；市面全 NOS / 拆机测好（电阻值关键） |
产品介绍
现场碰过某造纸碎浆线—— I/O 机架 #3 偶发全部 DI/DO 点变”???” 约每周一次，重拔插终端槽 暂恢复，最终确认为终端电阻网络一脚虚焊致高温柜内热循环开路，换 NOS 件后再无复发。（严格来说 是无源/弱有源终端器，失效模式通常是电阻变值/开路或插槽氧化接触不良——它不”计算”只”终结总线”。老 柜忘了装终端或终端接触不良是经典隐蔽故障，症状像电磁干扰偶发掉站最难查。原厂 EOL 多年只能淘 NOS——到货第一件事用万用表测端子间电阻应≈总线特征阻抗(110Ω±5% 典型)，偏离 >20% 拒收。）
是 I/O “最后一寸”——忘装/坏终端整组 I/O 站通讯不稳甚至全掉线，老造纸/冶金柜可能局部失控。从 TCO 看单价低但影响范围大属 B 类偏 A 类（无替代可买）；建议按在役 机架总数 N 做 N+1 冷备（最少 1 件），注意区分机架内终端版 vs 外置盒版。
替换与升级建议
✅ 直接替换
- 3BSE018877R1 ←→ 早期只印 （无 suffix）——ABB Cross-Ref 通常兼容同 总线，物理插 终端槽或外置盒吻合。到货测电阻值≈110Ω(差模) / 120Ω(共模 依 规范) 确认 OK。
- 外置盒版 ↔ 机架内插卡版 不可互替物理形态不同——按现场原安装形式（机架末端槽 OR 现场总线电缆末端盒）申购对应形态。
⚠️ 软件兼容（需改硬件）
- S200 I/O 终端器（PFSA 系列某些终端）——物理尺寸不同、阻抗可能不同、。 与 S200 背板总线不兼容混插。
❌ 硬件不兼容
- 任何 I/O 模块（SA811F / SD821 / SB511 等）——插槽兼容背板但功能为 I/O 不是终端，插上无终止电阻总线反而不匹配 → 严禁当终端替用品。
- AC 450 CPU 模块、CI520 通讯卡 —— 完全不同功能。
无现代原位替代，只能战略囤货或全系统迁移(→800xA+S800 I/O)。
