产品详情

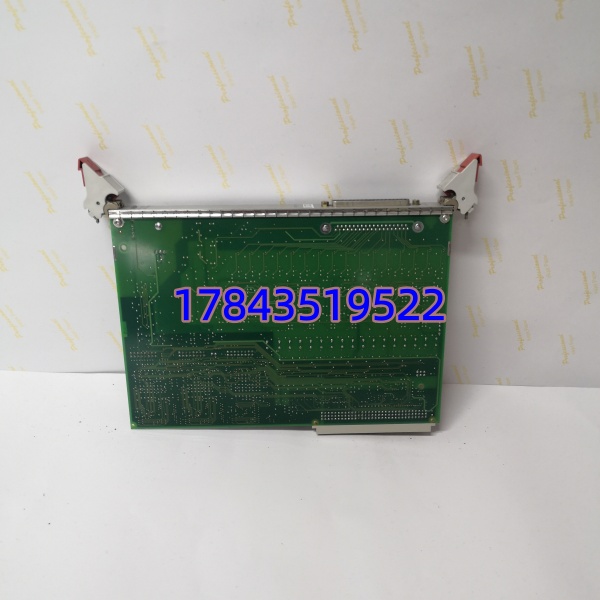

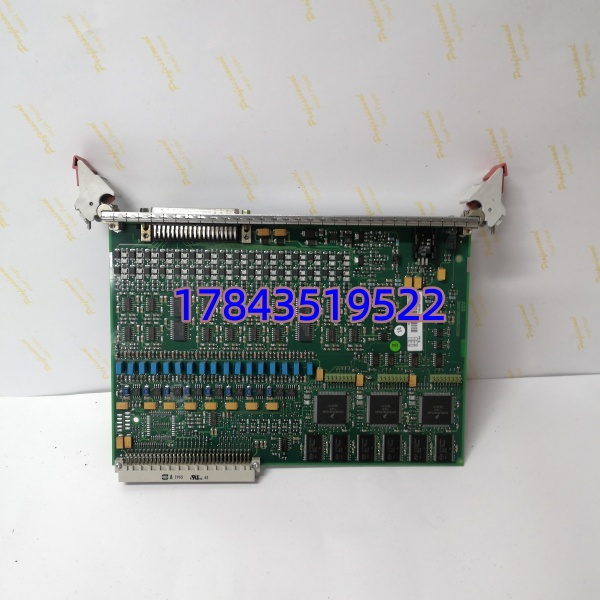

· 型号：PFSK151（ABB Advant S100 I/O Link / FieldBus Coupler，Order No. 3BSE018876R1）
· 品牌：ABB
· 系列：Advant OCS — S100 I/O Communication / Coupler Module
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | PFSK151 |
| ABB 订货号 | 3BSE018876R1（早期文献也见 PFSK150 类近义——PFSK151 为无铅/RoHS 版向下兼容 PFSK150） |
| 制造商 | ABB Switzerland / Sweden (Process Automation) |
| 适用系统 | ABB Advant OCS: AC410 / AC450 / MasterPiece 200 带 S100 I/O 机架（TU810/TU812 机架需 PFSK151 在最右或最左专用 Slot） |
| 模块类型 | S100 I/O Link Interface / MasterBus 300 FieldBus Coupler（依系统拓扑 — 用于 Controller↔S100 远程 I/O 或 S100↔ 扩展链） |
| 通信接口 | ① MB300 (MasterBus 300) — 同轴或光纤 (依 TK801V2 / TK802V2 介质转换器) ② RS-485 (半双工, I/O Link 扩展) ③ RS-232 (PGP/PGVP 编程口, 9.6k–115.2k bps) |
| 支持协议 | ABB MasterBus 300 / I/O Link Protocol (proprietary serial token passing) |
| 背板接口 | I/O Bus（parallel/slotted per rack），auto-detect slot address |
| 最大扩展 I/O 节点 | 依 AC410/450 组态 — 典型 ≤ 8 机架 per I/O Link (PFSK151)，总 I/O 点数 ≤ 1024～2048 dep. on CPU |
| 状态指示 | 前板 PWR / Run / Err / Tx / Rx LED 组 |
| 所需附件 | TK801V2 (MB300 同轴电缆/介质) / TK802V2 (MB300 光纤) / 编程电缆 TK212 (RS-232) |
| 热插拔 | 支持（Hot Swap）—— 建议 Controller 在 Run 状态且确认 I/O Link Redundancy（如有）另一 Link 扛住再拔 |
| 供电 | 通过 机架背板 5 VDC（from TU81x PS），典型 ≤ 2 W |
| 工作温度 | 0℃～+55℃（控制室柜内），存储 -40～+85℃ |
| 相对湿度 | 5%–95% RH，非凝露 |
| 尺寸(约) | 单 模块 100×60×130 mm（依 TU 装配） |
| 重量(约) | 0.20 kg（模块本体） |
| 认证 | CE / UL / cUL / GL (部分批次) / RoHS |
产品介绍
（维护者视角）
某纸浆厂 AC450 年检做 I/O Link Redundancy 切换测试时发现 Standby Link 的 上电后 MB300 Link LED 不闪——查为 TK801V2 同轴头中心针氧化接触不良，重做 BNC 头后 Link OK。趁热做了 热插拔复检确认 Controller 自动重同步无扰动。这提醒我们：，建议大修期做 Link 冗余切换演练 + BNC 头清洁力矩检查。 一旦故障（双 Link 同时或单 Link 承载时）对应 I/O 机架全掉线——调节回路冻结或按 Fail-safe 预设动作。
是 ABB Advant I/O 机架的通信枢纽，把插槽上 DI/AI/DO 等映像经 MasterBus 300 或 I/O Link 串给 AC410/450，同时提供 PGVP 在线下装通道。ABB 将 通信模块标 Legacy/Mature，新件交期曾拉至 12–24 周且部分地区仅 NOS——从 ABC 分类看应按 ，多套相同 Advant OCS 架构可共享 1 周转件但须签 VMI。若系统仍 3–5 年不升级建议做 Last-time-buy。
替换与升级建议
✅ 直接替换
- PFSK150 → （RoHS 版）：物理插槽、背板 Bus、TK801/TK802 介质完全兼容。AC410/450 通常 NVRAM 存 Node Config — 插上新卡上电 Link LED 闪确认 MB300 同步后核对 I/O Image OK（或做一次 Download All 固化）。无额外改线。
- 同代 不同 Batch/Date Code 完全兼容。
⚠️ 软件兼容（需改配置 — 属系统升级情形）
- 若整体系统升 AC800M + S800 I/O + CI854 (MB300 接口) — I/O 机架及 不沿用，需重新组态新 I/O 映射与新 CI854 模块，属项目级改造非简单换卡。
❌ 硬件不兼容
- S800 I/O 通信模块 (CI854 / CI856 / CI871) — 物理尺寸类似但背板总线( vs S800 Compact I/O Bus)、端子单元(TU810 vs TU830)均不同 不可互插。
- 忘记配 TK801V2/TK802V2 介质转换器或 电缆 — 不自带收发器介质，须搭配套 TK 附件。
