描述
产品详情

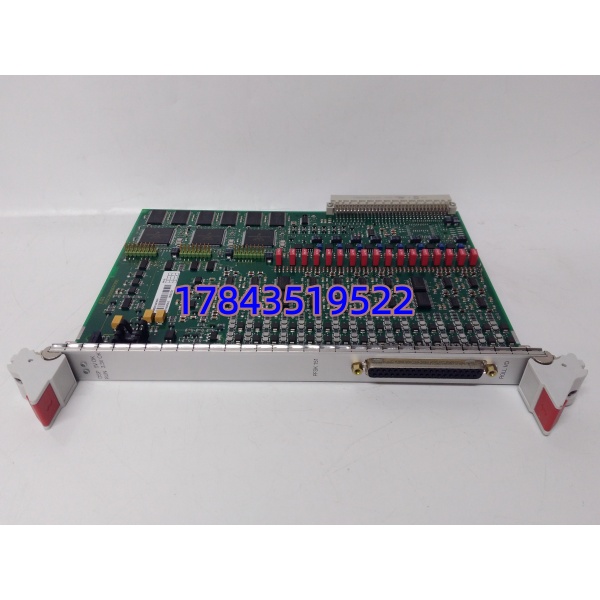

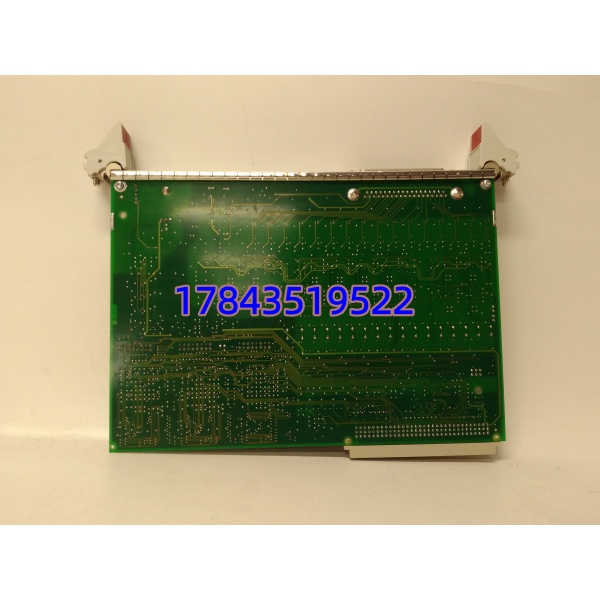

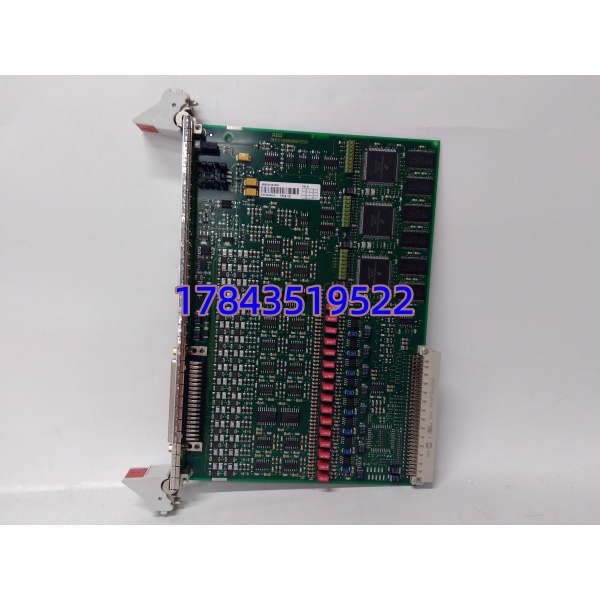

· 型号：PFSK151 3BSE018876R1
· 品牌：ABB
· 系列：PFSK系列（ABB Stressometer / AC 800M ProControl I/O 扩展）
规格参数
- 产品型号：PFSK151
- 订货号：3BSE018876R1
- 功能类型：PROFIBUS DP → PA Link Coupler / Stressometer DSP接口板（依硬件版本而定，需核对实物丝印）
- 适配系统：ABB AC 800M（PM86x/PM89x）+ 800xA，或ABB Stressometer板形测量系统
- DP接口速率：9.6 kbps ～ 12 Mbps（RS-485，背板总线接入）
- PA段速率：31.25 kbps（IEC 61158-2Manchester Bus Powered，本安）
- PA负载能力：单段最多31台PA从站（取决于段电源PU515A功率预算）
- 供电方式：通过I/O底座由PU515A或PM/BA基板提供 24V DC
- 典型功耗：约 1.5 ～ 2.0 W（需核对具体版本手册）
- 本安认证：ATEX / IECEx Ex ia IIC（Zone 0/1），部分批次带CSA/FM/CE
- 诊断功能：RUN / PA / Fault LED指示灯，FDE现场设备错误上报至800xA
- 安装方式：DIN导轨安装于TK811A/TK812A或TB510/TB511 I/O底座
- 工作环境：0～+60℃（运行），-40～+70℃（存储），5%～95% RH无凝露，IP20
- 物理尺寸：约 30 × 120 × 115 mm（W×H×D），重量≈0.2 kg
产品介绍
PFSK151 3BSE018876R1在ABB体系里主要干两件事——在过程控制场合它是AC 800M与PROFIBUS PA现场仪表（变送器、阀门定位器）之间的DP-to-PA链路耦合器，省掉大量点对点4-20mA布线；在冶金板带轧机上它又是Stressometer板形测量辊的DSP信号处理接口板，负责把测量辊数据预处理后送主控。两种用途硬件外观接近，具体功能由固件/底座配置决定，采购前务必核对原拆机实物标签或系统硬件树里的GSD描述，别光看型号就下单。
坦白讲，这卡最大的工程价值是把本安PA数字总线拉进800xA架构，既能读过程值又能读仪表诊断，比模拟量卡多一重预判故障的能力。市面上流通的多为二手/拆机件（原厂已停产或转入有限供应），买的时候一定要求卖家通电+挂PA段实测，我见过太多”灯亮但不通PA”的暗病板子。
应用场景与行业案例
痛点切入
半夜PA段通讯全掉，操作站上三十多台智能变送器变灰——查下来是老DP/PA耦合器死机。这种备件一停产能要命，现场没冷备就得临时飞线改模拟量，校准折腾一天。PFSK151在腐蚀、高温、强电磁干扰的化工和冶金现场挂PA本安总线，稳定性比通用网关强，原厂兼容800xA诊断不掉链子。
典型场景
- 石油化工 — 常减压/催化裂化装置PA智能变送器群接入AC 800M，需本安隔爆且800xA直接管仪表诊断
- 冶金冷/热连轧 — Stressometer板形辊信号处理，与PM8xx控制器配合做板形闭环控制，对采样同步性要求高
- 电厂辅机及水处理 — PA总线压力/液位/流量仪表集中上传，减少柜内接线点和AI卡用量
- 制药批次装置 — 需SIL感知+仪表电子签名读取的PA现场设备联网
真实案例
南方某不锈钢冷轧厂，板形测量系统凌晨报DSP通讯超时，翻日志是PFSK151板子某片DSP芯片热衰导致偶发丢包——原厂早停产。库房只有一块拆机备件但卖家没测，上电灯亮却测不到PA段。连夜找同城同行调一块已测好的换上，轧机恢复，当班少赔了六位数的废卷。老板后来定规矩：PFSK151这类关键接口卡，库存必须到货逐块挂PA模拟段跑通才入库。
