描述
产品详情
· 型号：PFEA113-65
· 品牌：ABB
· 系列：Pressductor Web Tension Electronics（PFEA 113）
技术参数
| 参数项 | 指标（PFEA113-65 / 3BSE028144R0065） |
|---|---|
| 模块类型 | 四通道张力电子控制器（Tension Electronics） |
| 完整物料号 | 3BSE028144R0065（等同 3BSE028144R65） |
| 传感器接口 | 4 路 ABB Pressductor 压磁测压元件（PFTL101/201、PFCL 系列），330 Hz AC 激励 0.5 A rms，最大带载 4 芯 +10 Ω 电缆电阻 |
| 满量程 | 依配头定标，典型 65 kN 版本（-65~+65 kN 可标），单位 N/kN/kg/lbs/N·m 切换 |
| 测量精度 | ±0.1 % FS（典型），重复性 ≤0.03 % FS |
| 动态响应 | <10 ms（0–90 %），滤波 5/15/30/75/250/750/1500 ms 可选 |
| 模拟输出 | 6 路可配，±5~+11 V 或 0/4–20 mA（≤550 Ω） |
| 数字 I/O | 1 DI（远程调零/增益切换），4 DO 继电器（报警/状态，250 V AC 1 A） |
| 通讯 | Profibus DP（GSD ABB_0716.GSD），RS-232/485 调试口，部分批次带 Modbus TCP |
| 控制算法 | 单通道 PID，恒张力/锥度/速度关联，包角增益（Wrap Gain）软件标定 |
| 供电 | IP20 DIN 版 24 VDC（18–36 VDC）7.5~12 W；IP65 壳款另支 100–240 VAC 45–65 Hz |
| 显示 | 2×16 多语言 LCD + 面板按键，零位/增益本地整定 |
| 防护等级 | IP20（DIN 导轨） / IP65（铸铝密封壳，壁装） |
| 工作温度 | +5 °C ~ +55 °C（IP65 壳款不少厂商标 +50 °C 封顶），存储 -20~+50 °C |
| 尺寸 | IP20 约 225×160×80 mm；IP65 铸铝壳略大，约 250×180×90 mm |
| 认证 | CE / UL508 / EMC 89/336/EEC，IEC 61010 |
产品介绍

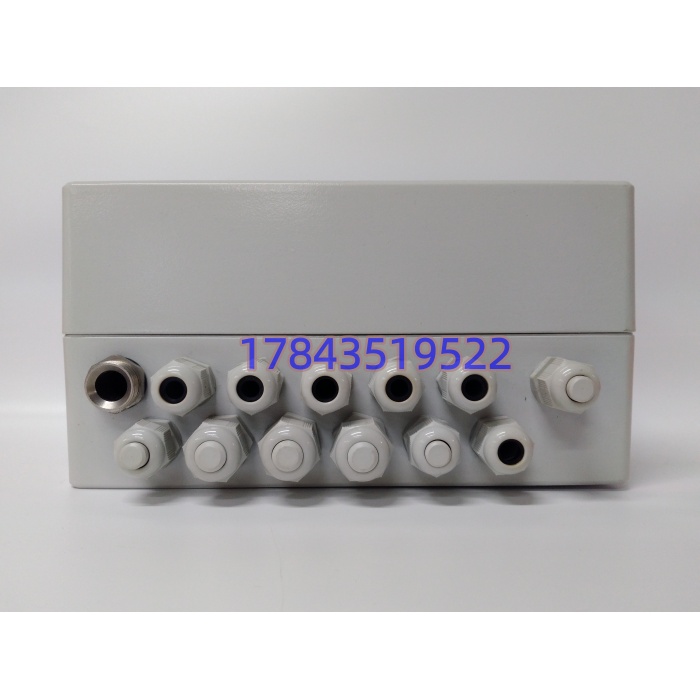

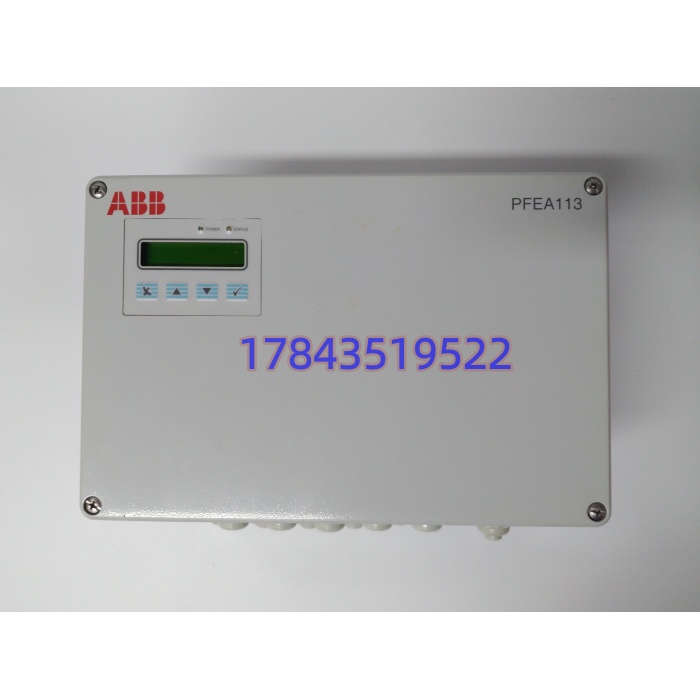

复卷机高速断带那一刻，薄膜像鞭子一样抽上机架——查到最后往往是 PFEA113-65 里 Wrap Gain（包角增益）没按现场导向辊实际包角重输，新板插上去用了默认 90°，张力读数偏了 15%，PID 越调越拧。这块 IP65 铸铝盒子在造纸、锂电铜箔、冷轧镀锌线上干的是”把压磁辊那点 330 Hz 交流微弱信号解调成干净张力值”的活：内部给 PFTL 压头送 0.5 A rms 激励，回收信号做相敏检波，跑单通道 PID，6 路 AO 直接给 ACS880 或磁粉离合器，Profibus DP 把诊断送进 800xA。它不替代 PLC 主逻辑，但是张力闭环里最前端的”感官+局部大脑”。
采购这件的坑不在参数而在两个边界：一是 PFEA113-65 是四通道，老系统若原配 PFEA111-65/112-65 双通道，换 113 上去多出的两通道必须在面板或 ConnectSignals 软件里屏蔽，否则 PLC 轮询多两段映射会报从站参数越界；二是 IP65 壳款的环境温标是 +5~+55 °C（很多厂商标 +50 °C 封顶），退火炉旁壁装 60 ℃ 壳内会顶到 75 ℃，这时候该选 IP20 DIN 版挪进主电室柜加强制风冷，而不是硬上 壁装——这是连退线改造里翻车率极高的隐蔽点。严格来说，PFEA113-65 的 Profibus GSD 是 ABB_0716.GSD，和 PFEA112 早期 ABB_0717.GSD 不混用，下装 GSD 前先核对主控侧站地址拨码与 Step7/800xA 硬件组态是否一致。
替换与升级建议
✅ 直接替换
- PFEA113-65（3BSE028144R0065）→ 同物料同 Rev：面板参数备份后断电更换，上电重灌 Nominal Load + Wrap Gain + Profibus 地址，同柜即插即用。
- R0065 → R65（前导零差异）：同一块板，ABB 系统里互认，合同写哪种都能发货。
⚠️ 软件兼容（需改配置）
- PFEA112-65 → ：通道数 2→4，AO 4→6，GSD 从 0717 换 0716，PLC 硬件组态要加两段 AI/AO 映射；多出的通道不屏蔽会报从站诊断溢出。工作量约 2–4 小时停机。
- PFEA111-65 → ：双通道升四通道，若现场只挂 2 个压头，未用通道输入端子必须短接、屏蔽层接 SG 端子，否则读数漂移。
❌ 硬件不兼容
- → AC800F 的以太网/IP 通信卡（网传误配）：外形、用途、背板全不通，前者是张力电子盒，后者是 24 VDC 导轨通信模块。
- → 第三方应变片变送器（非 Pressductor 330 Hz AC 激励）：激励源不对，压磁头喂不出信号，强行接应变片需改内部激励电路，不属于直接替换。
- 壳款当宽温 -25 °C 户外件用：标称最低 +5 °C，北方冬季无采暖现场会液晶冻滞。
