描述
产品详情

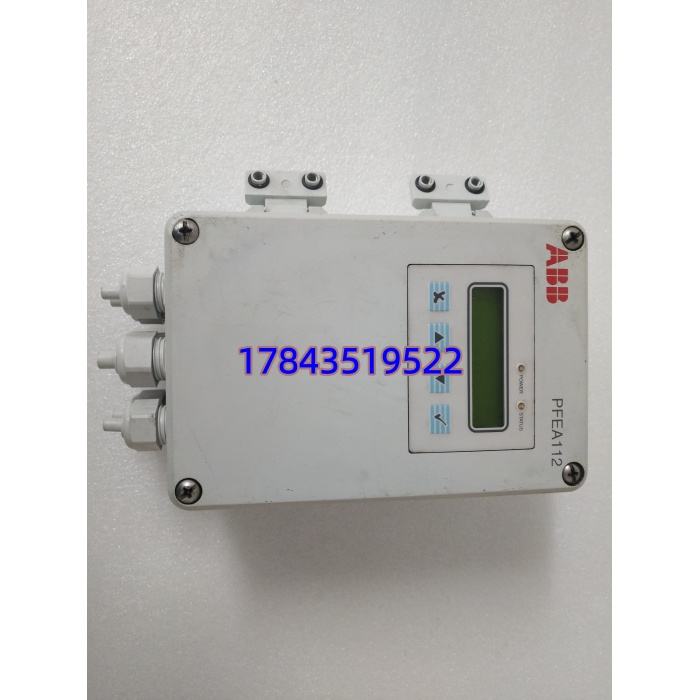

· 型号：PFEA112-65 (3BSE050091R65)
· 品牌：ABB
· 系列：PFEA112 — Pressductor 张力电子装置（IP65 现场版）
规格参数
- 产品型号：PFEA112-65，ABB 订货号 3BSE050091R65
- 产品类型：数字式张力电子处理单元（Tension Electronics Unit），现场壁挂 IP65 外壳
- 适用传感器：ABB PFCL / PFTL 系列压磁式（Pressductor）或应变片桥式张力传感器，双通道独立输入
- 传感器励磁：AC 0.5A rms @ 330Hz 方波，内置稳压，最大允许传感器线缆电阻 5Ω/每路
- 模拟量输出：1× 0–21mA DC（负载 ≤550Ω）/ 1× -5～+11V DC（负载 ≤5mA），可标定张力 Sum/A-B/Diff
- 数字通讯：Profibus-DP V0/V1 Slave，GSD 文件 ABB_0716.GSD
- 数字 I/O：2路 DI（远程调零/切换）、2路 DO（Status OK / 报警），状态 LED 绿/红
- 显示与操作：2×16 字符多语言 LCD + 4键密封面板，支持 N/kN/kg/lbs 等单位
- 数字滤波：6档可调 15/30/75/250/750/1500 ms，零点与满度存于 EEPROM
- 供电电源：24V DC（18–36V DC），功耗 ≈7.5W；部分版本可选 100–240V AC 50/60Hz
- 防护等级：IP65 / NEMA 4，可直接壁挂在现场辊架旁，非 DIN 导轨安装
- 工作环境：-20～+50℃（部分资料 -25～+60℃），5–95%RH 无凝露，三防漆处理
- 物理尺寸：约 140×90×40mm，净重 ≈0.8–1.0kg
产品介绍
PFEA112-65 是 ABB Pressductor 卷材张力测量系统的现场型信号调理与通讯单元，区别于 PFEA111 增加了 Profibus-DP 总线接口，区别于 IP20 DIN 导轨版采用全密封 IP65 铝壳可直接装在轧机或纸机现场。它内置 330Hz AC 励磁驱动压磁传感器，对双路 Load Cell 信号做同步解调、数字滤波和线性化，输出标准模拟量或通过现场总线将实时张力值送传动系统（ACS800/DCS800/AC800M/第三方 PLC）。
坦白讲，这块板子解决的是”传感器信号太弱又脏、控制柜太远、现场水尘重”的老问题。比普通变送器强在 Pressductor 专属载波解调带来的信噪比，以及菜单引导式标定（不用带笔记本就能看 A/B 通道差值和断线报警）。和 PFEA112-20 功能一致，-65 后缀指 IP65 外壳版，内部固件与标定逻辑通用，不能直接替用 IP20 导轨版除非你接受改安装方式。
应用场景与行业案例
痛点切入：
我在现场见过冷轧一条线跳张力报警，查下来是模拟量变送器被传动柜变频器干扰导致输出漂移——收卷过紧把带材拉断，停机 4 小时。PFEA112-65 的全隔离 + 内置数字滤波 + 断线诊断，就是专门治这类”微伏信号被车间强电淹没”和”放大器进水汽挂掉”的问题。
典型场景：
- 冶金冷连轧/平整线 — 压磁张力辊旁直挂，IP65 防冷却水，Profibus 进传动，省隔离模块
- 造纸/涂布机 — 湿区机架安装，双通道 Sum/Diff 算两侧辊受力差，查跑偏
- 薄膜/锂电隔膜分切复卷 — 高速启停时 15ms 最快滤波挡住辊系振动噪声
- 线缆/纺织整经机 — 带 LCD 就地监视张力值，不用开柜门看 DCS 画面
- 旧线改造（PFEA111 升级）— 保留传感器接线，换此模块可增总线通讯，不动柜内线
真实案例：
南方某冷轧厂 1450 连轧，三号张力测量点原配早期模拟放大器，梅雨季壳内凝露导致零点逐日漂，操作员每班手调。某次加速时输出突跳触发急停断带。夜班我带了一块 PFEA112-65 过去——断电拆旧盒、墙钉固定新机、M12 头插回传感器、菜单里 Load Memory 调出上次标定值（EEPROM 存着呢），15 分钟恢复运行。后来他们把全线四个张力点都慢慢换成 -65，再没因放大器受潮投诉过。有一点要注意：确认你现场传感器是 ABB Pressductor 330Hz 励磁型，第三方桥式传感器需核对激励兼容。
