描述
产品详情

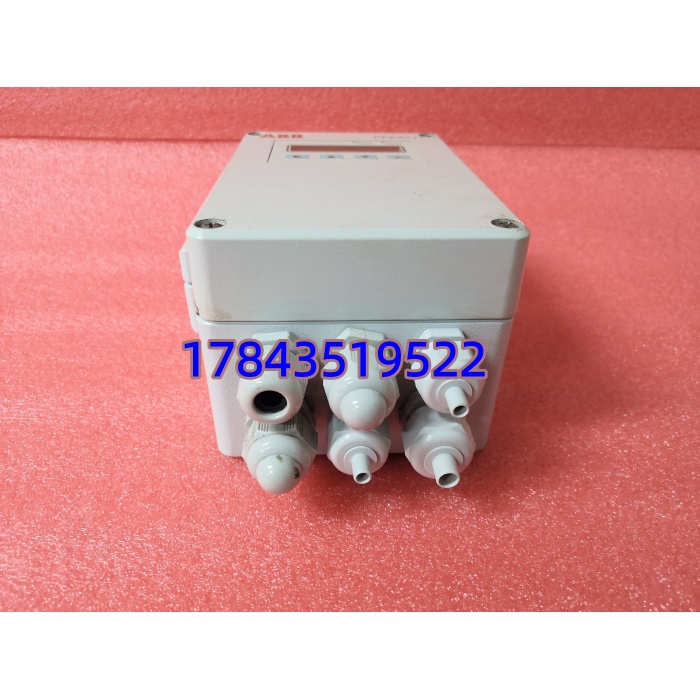

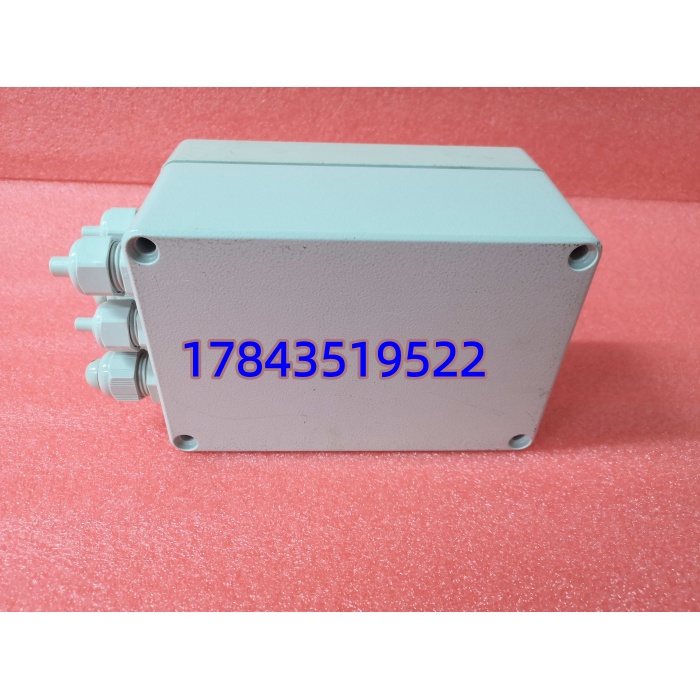

· 型号：PFEA112-65（3BSE050091R65）
· 品牌：ABB
· 系列：Pressductor® Tension Measurement Electronics — PFEA110/112 Series（第二代）
规格参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 / Order No. | PFEA112-65，ABB PN: 3BSE050091R65（-65 表示 24V DC 供电、基础 I/O 配置、标准 Eurocard/DIN 外壳；-20 为 100–240V AC 供电版） |
| 制造商 | ABB AB, Force Measurement (Sweden)，原 Pressductor / Sensy 技术继承 |
| 适用传感器 | ABB Pressductor® PillowBlock PFTL101 系列（压磁载荷 Cell）、PFTL201 Roll-type、PFTL301 张力辊传感器（均需配对应激励频率/信号调理） |
| 传感器输入 | 差动 mV 输入（来自 Pressductor 二次线圈），典型满量程传感器输出 0–±30 mV @ rated load；内置激磁源（典型 400Hz 或 1kHz 依传感器 P/N） |
| 模拟输出 | 2 路独立可组态：0/4–20 mA（最大负载 500Ω）或 ±10 V DC（最小负载 2kΩ），线性对应 0–100% 张力或偏移双向张力 |
| 报警/继电器输出 | 2×Form C 继电器（NO/NC 可设），用于 Low Tension Alarm / Web Break / Sensor Fault，额定 250V AC 5A / 30V DC 5A |
| 数字通讯（PFEA112） | 部分批次带 RS-422/485 Modbus RTU 或 ABB DriveLink（选件），PFEA111 无总线口；-65 后缀通常指 base unit 不带总线或带简易 bus 依区域 |
| 校准功能 | 前面板 Zero（Unload）键 + Span（Calibration Weight）键；可软件线性修正多点；断线检测（Sensor Break Detection）自动报警 |
| 显示 | 前面板 5 位 7-segment LED 显示张力值(%或工程单位)、校准步骤代码及故障码 |
| 供电电压 | 24 V DC（20.4–28.8 V），典型功耗 ≤8 W；-20 后缀版为 100–240 V AC 50/60Hz（功耗 ≈12W） |
| 精度 / 重复性 | 测量精度 ±0.05% F.S.（典型），非线性 ≤±0.02% F.S.，温漂 ≤±0.005% F.S./℃ |
| 安装方式 | DIN 35mm 导轨（TS35）或面板螺钉安装（依外壳选项 A/B/C），防护等级 IP20（柜内），前面板 IP40 当柜门关闭 |
| 工作环境 | 工作 0～+50℃（存储 -20～+70℃），5–95% RH 非凝露；符合 IEC 61010-1 / EN 61326-1（EMC Class A 工业） |
| 物理尺寸 / 重量 | 约 105×75×120 mm（H×W×D，DIN 外壳）或 144×72 mm 面板型，重量 ≈0.6 kg |
| 生命周期状态 | PFEA112 系列 ABB 已逐步归入 Legacy / Limited Phase-out（第三代 PFEA300 系列为新推荐），全新原厂新产基本停线，市场靠全新尾货(New Surplus)及测试拆机流通 |
产品介绍
在某个铝箔精轧机碰过——PFEA112-65 显示张力值周期性漂移±8%，查下来是激励频率与邻近大功率变频共模干扰耦合进传感器屏蔽层接地不良，重做单点接地后归零。它本质是把压磁 Cell 的”力→磁→mV”信号做高稳定放大并温度补偿，比早期模拟放大器(如 PFVI 系列)好在自带断线检测和数字标定，现场标定时往辊上挂标准砝码按前面板 Span 就行，不用拧电位器猜增益。

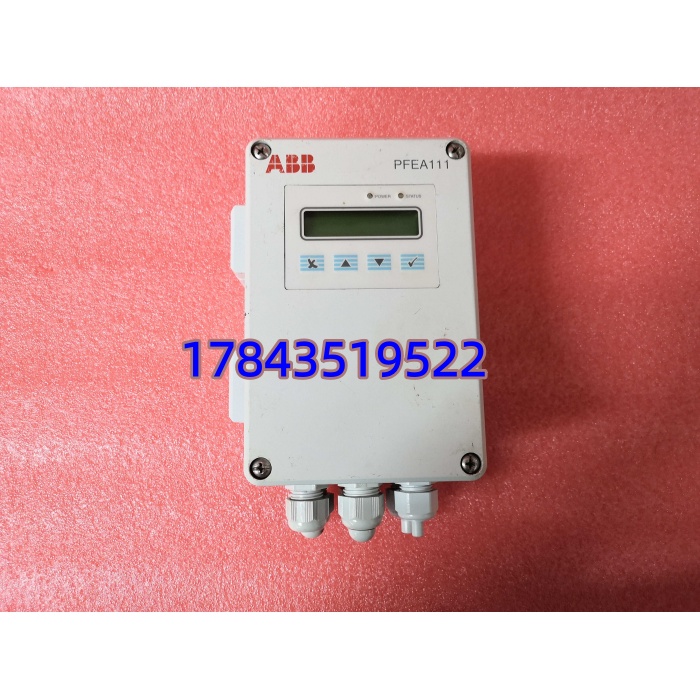

严格来说，PFEA112-65 与老一代 PFEA101/111 传感器接口兼容（均支持 Pressductor PFTL101/201 系列）但外壳与端子排不同——PFEA101 是早期模拟版无 LED 数字显示，PFEA111 是数字版无总线， 在 111 基础上加了通讯选件。如果你的柜内原装是 -65（24V DC），不要随意换 -20（AC 供电）版除非柜内也有 AC 220V 端子排且你重新核线，二者端子排列不同。库存经理视角：归 A 类（张力反馈参与 AGC/延伸率闭环，放大器故障直接导致张力失控、断带或降速运行），ABB 对该系列逐步收尾无 Pin-to-Pin 替代（新 PFEA300 系列接线/尺寸不同属改造），属典型 LTB 对象。
应用场景与库存策略
张力放大器故障表现：显示 —-（传感器断线报警）/ 张力值死零 / 满幅饱和 → 传动系统张力闭环打开转开环恒电流或限负荷，高速轧机/涂布线易断带或厚度超差。 新产基本停线，交期 N/A，国内靠库存尾货。
- 有色金属—铝/铜箔精轧机、连退拉矫机（Pressductor PFTL101 Cell + PFEA112-65 张力闭环）：张力参与 AGC 延伸率控制，故障 = 降速或断带 → 建议按每独立传动柜备 1 件冷备（Buffer Stock），密封防静电袋保存，每 2 年通电看前面板 LED 自检（Sensor Break Sim 模式下显示 Sb）。
- 造纸/薄膜—高速涂布/分切机（PFTL201 张力辊 + PFEA112）：同型产线 ≥2 条可按 N+1 建周转备件池，不必每条线都囤。
- 老线无明确升代计划：若系统运行 >12 年且无 Pressductor→PFEA300 改造预算 → 建议趁渠道有货做 Last-time-buy（按运行放大器台数 1:1 或 N+1），同步备份标定参数记录（Zero Offset / Span Weight / 传感器 Serial No. 存档）。
- 供电版本匹配若为 （24V DC）备件也订 -65；若为 -20（AC 100–240V）订 -20，不可混用替代除非重新排线，采购务必核对后缀。
真实案例：
华东某双零铝箔机架 （配 PFTL101BE 压磁 Cell）运行第 10 年突然报 Sensor Break 闪烁 Sb——查是放大器内激磁输出级运放老化停振。库房零备件，调货等了 3 天（遇端午假期实际 4 天），期间该机架张力闭环退出改开环恒电流轧制，箔材厚差超差降速运行废品率↑约 2.3%。事后只做两件 件 （同 -65 后缀）放恒湿备件柜，用原机菜单记下 Zero Offset / Span Value（或拍照）归档；②PM 加”每年大修做传感器断线模拟测试验证 Sb 报警继电器动作”。花不到 ¥9000 囤一台老放大器放柜里，比一次厚差超差浪费少多了——这就是 Pressductor 张力闭环”A 类感知链路”的库存逻辑。
