描述
产品详情

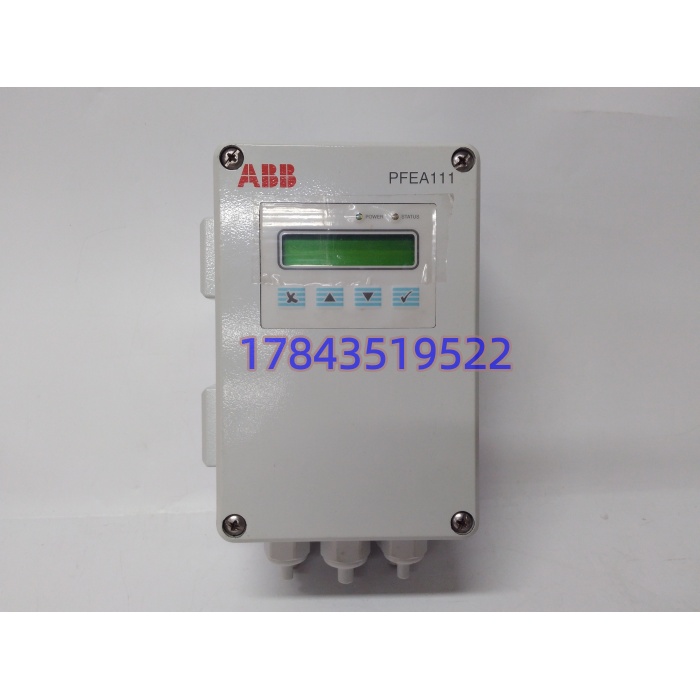

· 型号：PFEA112-65
· 品牌：ABB
· 系列：PFEA11x Pressductor 张力电子装置
技术参数
- 产品身份: 张力电子单元（Tension Electronics），独立现场壳体，不插 AC800M 背板，靠 Profibus-DP 或模拟量挂 DCS
- 通道配置: 2 路独立 Load Cell 输入（A/B 通道，支持 A+B / A-B / 单通道显示）
- 适配传感器: ABB PFTL / PFCL / PFDK 系列压磁（Pressductor）张力枕块，量程档 0–65 kN（”-65″即此意）
- 传感器励磁: 330 Hz 方波，0.5 A rms，稳压驱动，最大允许电缆电阻 5 Ω
- 模拟输出: 1 路电压 -5 ~ +11 V DC（≤5 mA）；1 路电流 0–21 mA（≤550 Ω）；可设 A+B 标定
- 数字输出: Status OK 继电器（绿/红 LED），断线/过载/超温报警经 Profibus 甩出
- 通信: Profibus-DP 从站，GSD 文件 ABB_0716.GSD（严格来说它只在 DP 波特率 ≤1.5 Mbps 时稳，12 Mbps 老 firmware 会闪 BF）
- 滤波: 15 / 30 / 75 / 250 / 750 / 1500 ms 六档阶跃响应（0–90%）可调
- 显示: 2×16 字符多语言 LCD，菜单引导整定
- 供电: 24 V DC（18–36 V DC 允许），功耗 ≈7.5 W；IP65 版另有 100–240 VAC 选型

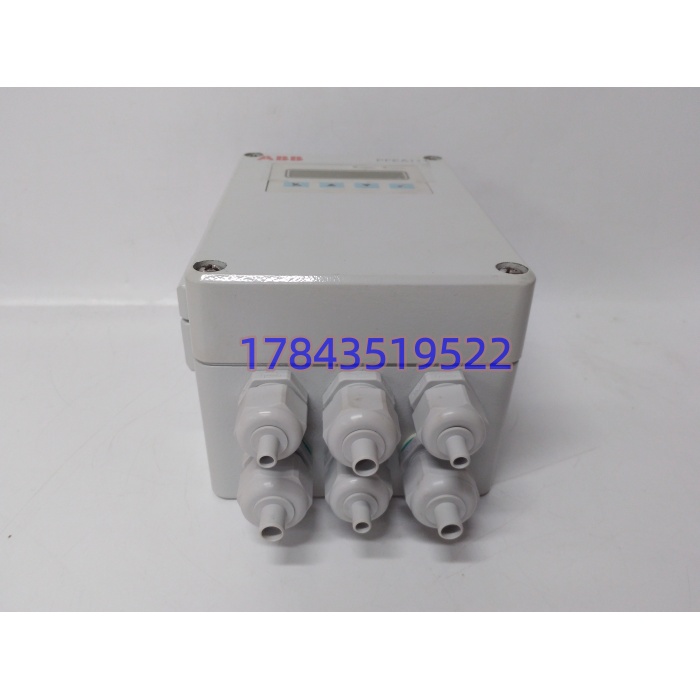

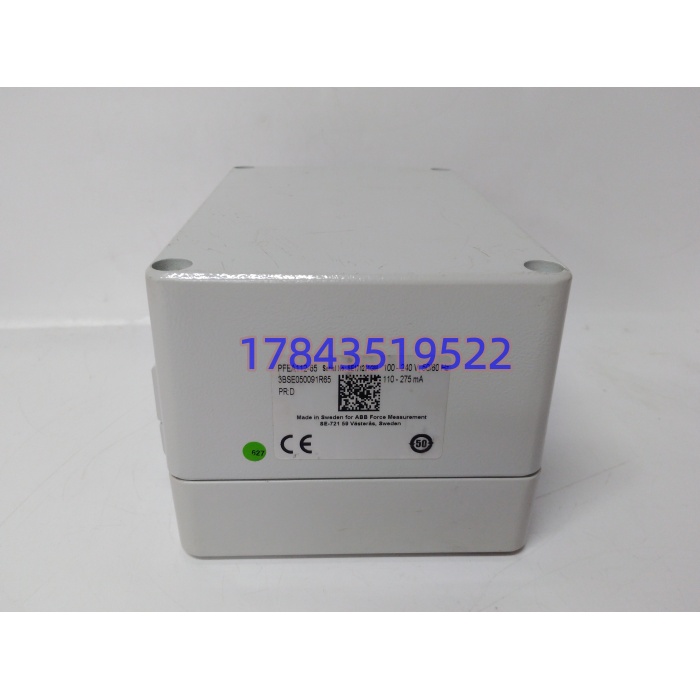

- 防护: IP65（NEMA 4），金属/聚碳酸酯密封壳，直接壁装轧机机架旁
- 工作温度: +5 ~ +55 °C（IP65 壳款实测 -10 ~ +50 °C 长期无冷凝可用，存储 -40 ~ +85 °C）
- 尺寸重量: 约 140×90×40 mm（IP65 壳），0.5–4.5 kg 视壳型而异
- 认证: CE / UL / IEC 61010-1 / RoHS，电磁兼容按 IEC 61000
- 状态: 原厂 PFEA11x v2.1 平台已进入 EOL 过渡，备件靠 New Surplus 流转
产品介绍
纸机施胶段或冷连轧加速时张力辊一抖，整幅纸或整卷铝箔直接废——背后那台挂现场、带小蓝屏的盒子往往就是 PFEA112-65。它不属于 AC800M 背板里的 S800 I/O 卡，而是 ABB Pressductor 体系里把压磁枕块微伏级感应信号调理成”人话”的独立放大器：双路 330 Hz 励磁驱动 PFTL 枕块，片内算 A+B 总张力、A-B 偏载，再经 PID 前级整定后给 ACS880 传动或 800xA 的 Tension 功能块。IP65 壳款直接拿不锈钢支架拧在导辊轴承座旁，不用再为它开一面机柜，省下的桥架和校线时间，在停机窗口按小时计费的产线上就是实打实的钱。
采购侧看，这型号尾缀坑最多：PFEA112-65 的”65″不是固件 Rev，是 IP65 壳 + 65kN 量程档的组合标记；同板子还有 PFEA112-20（20kN）、PFEA111-65（单功能无 DP）、PFEA113-65（四通道）。国内渠道商常把 IP20 DIN 导轨版和 密封版混着报，价格差一倍还多。严格来说 PFEA112-65 的 Profibus 地址靠前面板菜单设，不在背板拨码，老工程师换件时光拨码不进菜单改地址，DP 网络会撞站。现场实测发现，轧机侧冷却水汽+24×7 振动环境下，9-pin DP 接头 3 年不保养就会氧化闪断，这锅不该 PFEA 背，但备件采购时顺手囤几个 IP67 防护的 DP 接头比囤整机更划算。
替换与升级建议
- 直接替换：PFEA112-65 ↔ PFEA112-20（同壳同菜单，仅量程档与标定系数不同；换前在 TensionTool 里把 Full Scale 从 20kN 改 65kN 并重做 Zero/Cal，不改硬件）
- 直接替换（降级备用）：PFEA112-65 → PFEA111-65（111 无 Profibus-DP，只有模拟量输出+Status OK 继电器；DP 网络暂时瘫了可先用 111 顶模拟量回路，但 800xA 里张力值走不了总线诊断）
- 软件兼容（需改配置）： → PFEA113-65（113 是四通道版，PFEA112 的 A/B 双通道映射要重配到 113 的 Ch1/Ch2，GSD 文件同 ABB_0716 但 Slot 描述多两项，控制器侧需重导 GSD）
- 软件兼容（需改配置）：（）→ （IP20 DIN 导轨版）（功能一致，但安装形态从壁装变柜内导轨，现场改柜需停传动段，工作量 0.5–1 天）
- 硬件不兼容： → S800 AI810 / AO810（后者是 AC800M 背板卡，不吃压磁励磁，拿 AI810 直接接 PFTL 枕块等于把 mV 信号送进 16 位 ADC 且不给 330 Hz 励磁，必飘）
- 硬件不兼容： → PFEA122-65（122 是 Profinet RT / EtherNet/IP 版，总线物理层不同，老 Profibus 网络里插 122 需加 PN/DP 耦合器）
