描述
产品详情
· 型号：PFEA112-65（3BSE050091R65）
· 品牌：ABB
· 系列：PFEA112（Tension Electronics v2.1，带Profibus-DP，IP65版）
规格参数
- 产品类型：张力电子单元（Tension Electronics Unit），带Profibus-DP通信
- 订货号：3BSE050091R65（对应PFEA112-65 IP65密封外壳版）
- 适用传感器：ABB Pressductor® PFTL/PFCL系列压磁Load Cell及应变片桥式张力传感器
- 传感器输入通道：2路独立（A/B通道），支持SUM(A+B)、DIFF(A-B)运算
- 传感器激励：AC 330Hz，0.5A rms（内置稳压），可驱动2只负载细胞+≤5Ω线阻
- 模拟量输出：可切换 ±10V DC 或 4–20mA DC（最大负载550Ω），隔离输出
- 数字通信：Profibus-DP（标配GSD文件 ABB_0716.GSD），可选Modbus RTU(部分版)
- 供电电压：DC 24V（18～36V DC），功耗约 7.5W；部分版支持100–240V AC
- 前面板：2×16字符多语言LCD + 4个密封按键，可现场标定零点/满度
- 数字I/O：2路DI（远程调零/复位等）、2路DO（报警/Status OK继电器触点）
- 滤波时间常数：6档可调（15/30/75/250/750/1500ms），抑制轧机变频器谐波
- 防护等级：IP65 / NEMA 4（密封壳体可直接壁挂于现场，非DIN导轨版）
- 工作温度：-20℃～+50℃（以具体铭牌为准），存储 -40℃～+85℃
- 安装方式：墙面/设备壁挂（IP65版）或DIN 35mm导轨（对应IP20版注意区分）
- 尺寸/重量：约140×90×40mm / 约0.8～1.0kg（含密封外壳）
- 认证/EMC：CE，符合 IEC 61000-6-2/6-4，需核对原厂手册为准
产品介绍

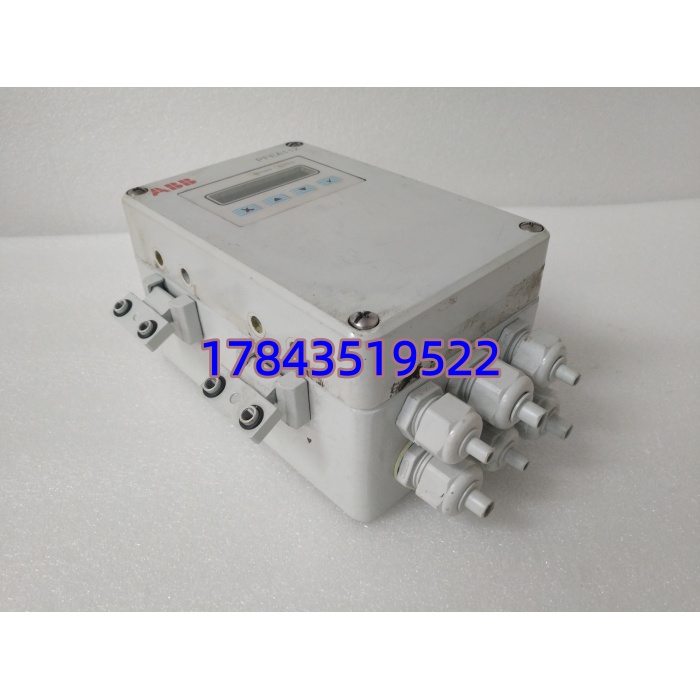

PFEA112-65是ABB PFEA112系列中带Profibus-DP通信的IP65高防护张力电子单元，专门配合Pressductor压磁张力传感器或应变片式测力辊使用。它的本职工作是把负载传感器微弱的mV级差分信号做高稳定度放大、二阶滤波和零点/满度量程校准，然后输出标准模拟量或经DP总线直接把实时张力值送进ABB AC800M/S800或西门子S7-400等PLC，省掉额外信号隔离器和AI模块。
坦白讲，它和PFEA112-20功能基本一致，区别是-65后缀代表IP65密封外壳可直接挂在现场粉尘潮湿区（部分文献也用-65指代特定传感器阻抗匹配版，替换前务必核对原板铭牌后缀及DIP开关设置）。相比老款PFEA111，-112系列响应更快、内置断线诊断和自监测，抗轧机变频器电磁干扰能力强得多。
应用场景与行业案例
我在现场见过张力信号漂移导致整段钢带跑偏撕料——-65卡在压磁传感器和PLC之间，它的隔离度和内置数字滤波是保住闭环稳定的关键。模拟输出漂移或传感器断线检测失效会直接触发跳车，这种模块属于”不常坏但坏了很要命”的B类关键备件。
典型场景：
- 冷轧/连退/镀锌线（冶金）——测张辊+Pressductor压头测活套张力，通过DP送AC800M做恒张力闭环，非它不可因需Pressductor专用330Hz激励及高精度温漂补偿。
- 高速文化纸机/涂布机（造纸）——施胶后段张力检测，版可直接挂现场穿纸区，抗纸粉潮湿，带断线报警减少误跳车。
- 锂电池隔膜/薄膜分切线（新材料）——双通道SUM/DIFF运算直接算出两侧不平衡张力，配合PID输出控磁粉制动器，±0.5%FS精度满足微米级卷材要求。
- 凹版印刷/柔印机组（包装印刷）——Profibus-DP直连西门子S7-300/400，省AI模块，抗变频群脉冲干扰，菜单引导标定把开机调试压到15分钟内。
真实案例：
华北某冷轧厂连退线，中秋夜班张力闭环突然波动±8%，操作工切手动仍无法稳——查下来是原-20进水（旧线改造没加防护罩）导致模拟输出漂移。库房翻出一块-65换上，断电拆线→装新模块→按原铭牌DIP设通道/滤波→前面板零点标定→恢复DP通信，全程不到25分钟。恢复生产后张力波动回到±0.3%以内。老师傅事后补了一句：”早知道该直接换成版挂现场，不该省那个罩子钱。”
