产品详情

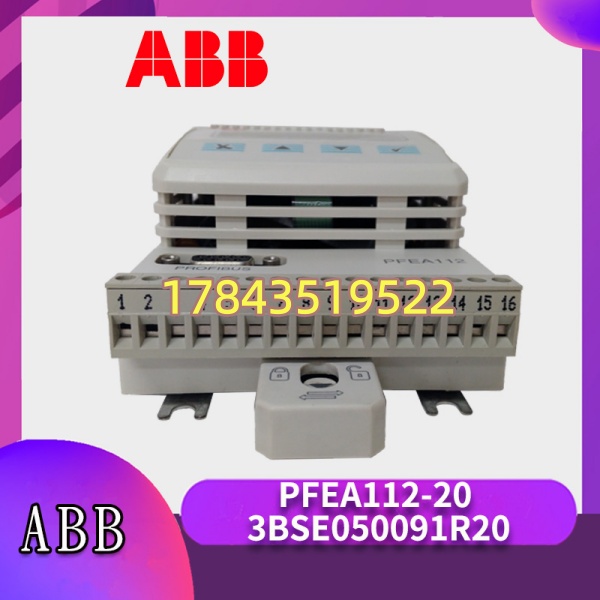

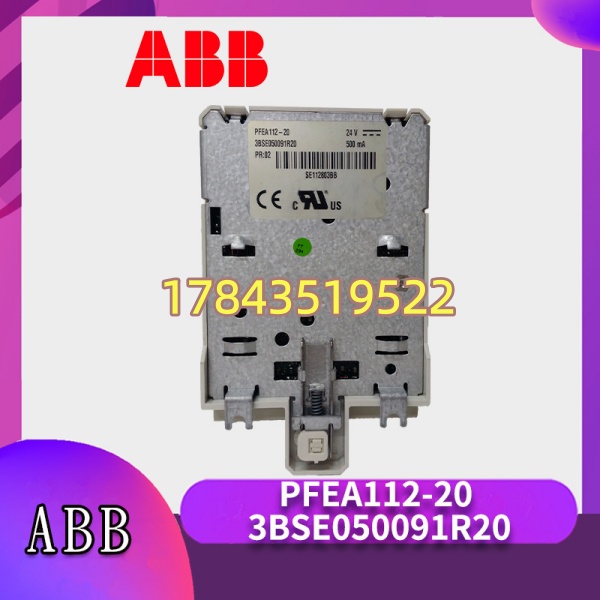

· 型号：PFEA112-20（ABB 物料 3BSE050091R20，PFEA112 系列，-20 为硬件/固件版本代码）
· 品牌：ABB
· 系列：PFEA100 系列脉冲编码器适配器（配 ACS800/ACS880 传动柜 RDCO/RDCU 或独立安装）
规格参数
- 完整型号：PFEA112-20（3BSE050091R20）
- 产品类别：Pulse Feedback Encoder Adapter Module — 编码器信号调理、分频、监控与分配
- 适用系统：ABB ACS800 / ACS880 中压或低压传动柜（作为外部编码器接口卡）；亦可用于独立编码器信号分配至 DCS/PLC
- 编码器输入类型：增量式（RS-422 TTL 差分 A/B/Z、HTL 单端 5–30V）及部分版本支持 SSI 绝对值（需核对固件）
- 编码器供电输出：可切换 5V DC / 12V DC / 24V DC（典型 max 200mA），由模块内部 DC/DC 隔离输出
- 分频功能：独立两路分频输出（A’/B’ 方向可设、分频比 1/N 软件或 DIP 设定，依版本），用于送外部计数器/PLC
- 监测功能：编码器断线检测（Loss of Signal）、A/B 相位错误检测、超速预警（需配合设定）
- 报警输出：1 路继电器或 OC 节点（Encoder Fault / Overspeed），可串入传动系统安全链
- 模块供电：24 V DC（±20%，典型功耗 < 3W），通过背板或端子排接入
- 隔离耐压：编码器输入-内部电路 ≥ 500V AC 连续，电源-信号间隔离

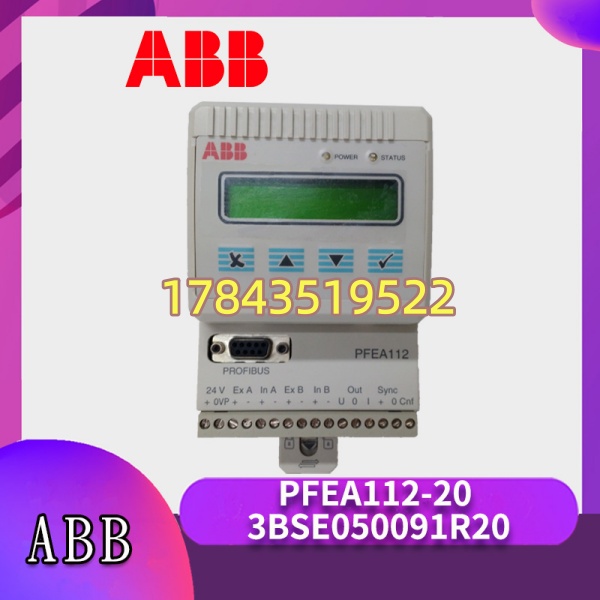

- 前面板指示：PWR（电源）、ENC（编码器信号有效）、ERR（故障/断线）
- 安装方式：传动控制柜 DIN 导轨或专用插槽（依柜型，通常配 RDCO-02/03 扩展或独立小盒）
- 通讯/配置：部分版本可通过 DriveWindow / 面板 DIP 开关设定分频比及编码器类型；无以太网口
- 工作环境：0 ~ +55℃（传动柜级），5–95% RH 非凝露
- 板面处理：conformal coating（三防漆），适应工业柜环境
- 认证：CE / IEC 61000-6-2/4 EMC（工业环境）
- 尺寸/重量：约 120×90×40 mm（独立盒版）或 Eurocard 插板尺寸，≈0.3 kg
产品介绍
PFEA112-20 是 ABB 传动系统里专门处理电机编码器信号的接口适配模块。它一头接电机端编码器（TTL/HTL 差分或单端，供电由模块给），另一头把干净的分频信号送给 ACS800/ACS880 的 RDCU 做速度闭环，同时可复制一路分频输出给外部 DCS 或 PLC 做位置/速度监视——比如卷取机需要把收卷轴编码器同步送上层 MES 或长度计量。
坦白讲，PFEA112 系列在老 ACS800 项目里常见，新 ACS880 多用内置编码器接口或 NPBA 通讯卡，但老柜子坏了只能找 MRO。采购必须核对完整物料号 3BSE050091R20 及后缀，PFEA111/112/113 外观像但功能（通道数/SSI 支持）不同，混插会报 Encoder Fault。换板时顺带查编码器电缆屏蔽接地——我遇过多次 PFEA112 报断线是电缆屏蔽悬空引入变频器干扰，不是板子真坏。
应用场景与行业案例
ACS880 主传动柜报”Encoder Loss”，查电机编码器阻值 OK、线路通断 OK，但 -20 ERR 灯红——拔下量模块供电正常仍不锁信号，大概率是输入光耦老化。产线停机等原厂要十天，换块测过的 -20 插回恢复。
典型场景：
- 冶金/造纸卷取/开卷机：主传动用编码器测线速度闭环，同时 分频输出给 PLC 做卷径计算或长度累计——非它不可因为要隔离+分频。
- 提升机/矿井绞车主控柜：深度指示器编码器经 送入传动及安全监控系统双重监视。
- 印刷/涂布机同步轴：多轴共用主轴编码器经 分配信号给各从轴传动单元及上位 HMI。
- 老 ACS800 柜 MRO 备件：整体升级未批，只换接口模块维持运行。
真实案例：
华东某铜箔分切机，ACS880 主驱报”Feedback Loss Ch.A”，复位后数分钟再现。摇表查编码器线 OK，临时短接 bypass 反馈能转但失速保护退出——风险大。库房从 MRO 渠道调一块 -20（3BSE050091R20 同后缀），当晚停机断电更换（注意先拔编码器插头防静电），插新板、恢复接线、上电 PWR 绿 ENC 绿。DriveWindow 读编码器计数正常，复位故障重启产线 OK。电气工说：”早该多备一块，这板子比编码器先挂。”
常见问题解答 (FAQ)
Q1：支持热插拔吗？能带电拔插更换吗？
不建议。虽背板有过流保护，但带电拔插可能因编码器 5V/24V 瞬间短路产生干扰或损伤光耦。正确操作：断传动柜 24V 控制电源（或确认该轴已安全停机且编码器供电可断）再拔插，恢复后重新确认 ENC 灯常绿。
外观接近但通道数和功能有差异（111=单通道基础，112=双通道分频，113=带 SSI）。不可替代混插——传动参数里模块类型要匹配，插错会报 Module Type Mismatch 或 Encoder Fault。替换必须以完整物料号 3BSE050091R20 及后缀一致为准。
Q3：换板后需要重设参数或标定吗？
通常不需要重设传动参数（存于 RDCU/APBU），但要用 DriveWindow 或柜面确认：①模块被识别无 Version Warning；②编码器类型（TTL/HTL/SSI）与 DIP 开关或软件配置一致；③分频比符合原设定（如原用 1/4 分频）。若原系统依赖模块内 EEPROM 保存的分频设定（少数旧版），新板可能需重设 DIP 开关。
Q4：编码器信号时好时坏先查什么再换板？
先查三样：①编码器电缆屏蔽层单端接地（通常驱动端接地，避免地环流）；②模块供电端 24V DC 纹波（开关电源老化导致 5V 编码器供电偏低引起丢脉冲）；③A/B 相线间及对屏蔽层绝缘电阻 >1MΩ。我在现场处理过数起”伪编码器故障”其实是屏蔽悬空引入变频器谐波——重做接地后 ERR 消失。
Q5：怎么鉴别拆机/二手件好坏？
要求供应商提供：①上电 PWR 绿灯常亮（无编码器接入可自诊断部分功能）；②接测试编码器后 ENC 绿灯常亮、分频输出用示波器可见 A’/B’ 差分开波形；③铭牌物料号与后缀清晰、板面 conformal coating 完整无烧痕。到货先装机短时测试确认 ERR 灯灭再正式投运。
Q6：能与 Siemens/第三方 PLC 直接通讯吗？
不能。 输出的是标准差分 TTL/HTL 脉冲（A’B’Z’）或继电器报警接点，需接 PLC 高速计数模块（如 S7-1500 TM count / 1769-HSC）。它本身不做 Profibus/EtherNet/IP——这是常被误解的点。
