描述
产品详情

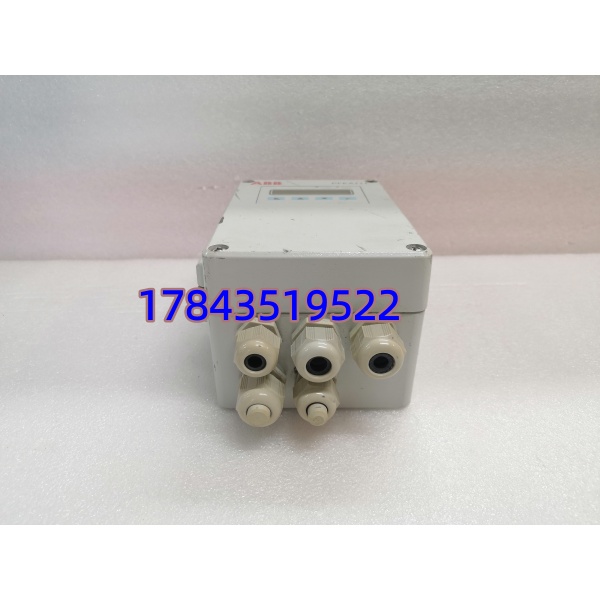

· 型号：PFEA111-65
· 品牌：ABB
· 系列：Pressductor® PFEA111 Tension Electronics
规格参数
- 产品订货号：3BSE028140R0065（亦作3BSE050090R65，功能兼容）
- 传感器输入：2路独立称重传感器/压磁传感器输入（Channel A / B），支持A、B、A+B、A-B显示模式
- 适配传感器：ABB PFCL / PFTL系列Pressductor压磁或应变式张力传感器（350Ω～1000Ω）
- 传感器励磁：0.5 Arms @ 330Hz（方波交流励磁，Pressductor专用）
- 模拟量输出：1路可组态 — -5～+11V DC（max 5mA）或 0～21mA（max 550Ω负载）
- 数字通讯：RS-485（Modbus RTU标配）；PFEA112版支持Profibus DP，PFEA111通常无现场总线
- 控制功能：内置PID闭环张力控制，自适应整定，可调数字滤波（15/30/75/250/750/1500ms）

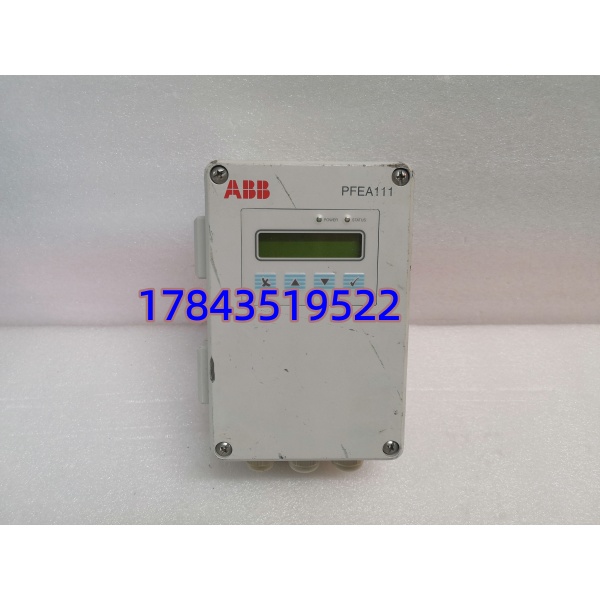

- 人机界面：前面板2×16字符多语言LCD，本地按键标定（零点/满量程）
- 供电电压：24V DC（18–36V DC）或 100–240V AC（50/60Hz，-15%/+10%），功耗≤7.5W
- 诊断功能：传感器断线/短路检测，PWR/OK LED指示，最大值记忆
- 防护等级：IP65 / NEMA 4X（全密封金属外壳，可直接墙装于现场）
- 工作温度：0℃～+55℃（部分宽温版标-20～+60℃，以实物铭牌为准）
- 安装方式：面板表面安装/支架固定（IP65版不装DIN轨，IP20版PFEA111-20可DIN导轨）
- 认证：CE、UL 61010-1、CSA C22.2 No.1010，符合IEC 61000-4EMC
产品介绍
PFEA111-65是ABB Pressductor张力测量系列中专为现场恶劣环境设计的密封型张力电子单元。”-65″后缀指IP65防护外壳——可以直接装在轧机、涂布机或复卷机导辊旁的墙上，不怕冷却水、粉尘和冲洗，不用塞进控制柜。它把Pressductor压磁传感器或应变片Load Cell的微弱信号放大、线性化、数字滤波后，经内置PID算出控制量，以0–10V/4–20mA送传动或经RS485进PLC。
坦白讲，这东西和柜内IP20版（PFEA111-20）核心算法一样，区别就是外壳和安装方式。老线改造如果原来挂的是PFCL 201/301系列压头，直接沿用-65最省事，不用改传感器接线。注意不带Profibus（那是PFEA112的事），如果上位机走DP需确认选对型号。
应用场景与行业案例
我在现场最怕的是分切机张力波动——膜材跑偏起皱整卷报废，或钢带断带打人。-65的价值就在于它挂现场、抗干扰、PID响应快，能把A/B双压头差值算出来做实张力闭环，而不是靠变频器开环估算。
典型场景：
- 冷轧/精整线——接PFCL 301-65压磁辊，测带钢运行张力，输出±10V控制液压张力辊或磁粉制动器，非它不可因需Pressductor专用330Hz励磁
- 薄膜/锂电涂布分切——IP65外壳直接装在分切机架旁，耐溶剂蒸汽，模拟量进S7-300/400做闭环，省长距离屏蔽线
- 造纸/复卷机——双传感器A+B总张力+A-B偏心检测，前面板可就地调零位，维护不停线
- 线缆/纺织整经——宽温工作，带断线报警，防止传感器故障导致失控收放卷
真实案例：
华东某铝箔分切车间，夜班-65（2006年产）前面板LCD变暗、张力示值跳变，分切废了三卷料。拆开查是密封胶圈老化进水汽腐蚀按键板，CPU板还活着。库房翻出一块拆机测良-65，断电拆旧装新，前面板进入菜单按旧板记录重输零点/满度/量程（参数要手抄或拍照备份，这型号不自动传参），10分钟恢复生产。老师傅感慨：”这玩意儿十五年不坏，胶圈老化是通病，下次备件到手先把密封圈换了。”
