描述
产品详情

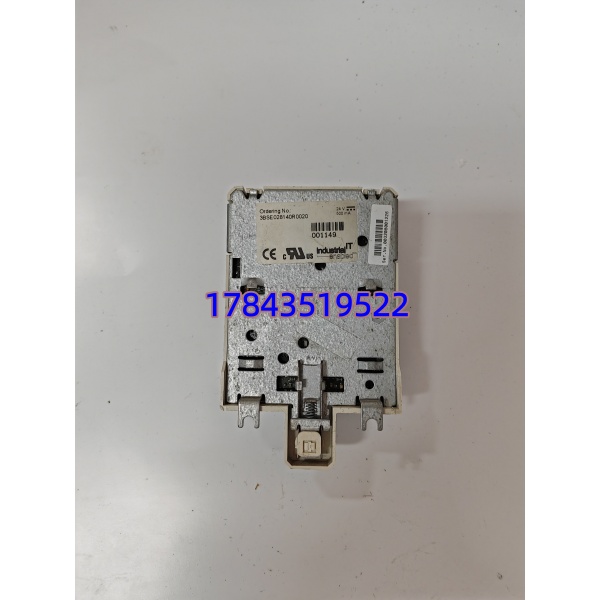

· 型号：PFEA111-20（3BSE028140R0020）
· 品牌：ABB
· 系列：PFEA 张力电子模块（Tension Electronics PFEA111）
规格参数
- 供电电压：DC 24V，允许范围 18–36V DC
- 功耗：典型 ≤7.5W
- 张力传感器输入：2路 ABB Pressductor（PFCL/PFTL系列）压磁负载传感器
- 传感器励磁：AC 330Hz，最大 0.5A rms，单传感器最大允许线阻 5Ω（双传感器合计）
- 模拟电压输出：-5V ～ +11V DC，最大负载 5mA
- 模拟电流输出：0～21mA DC，最大负载 550Ω（常用 4–20mA 模式）

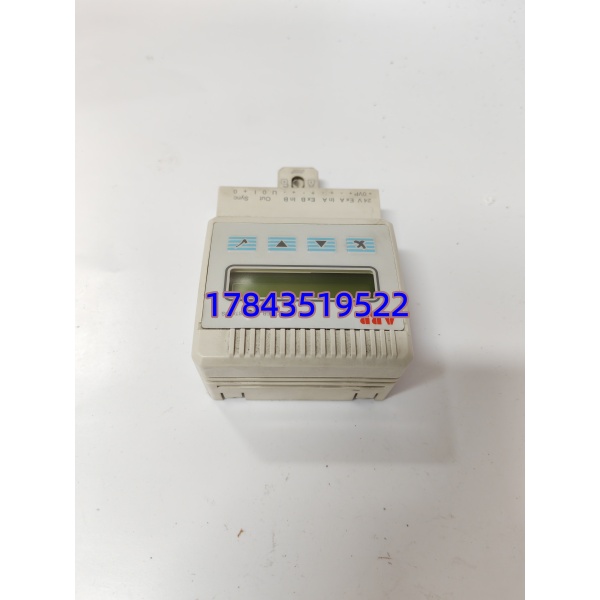

- 显示：前面板 2×16 字符 LCD，多语言菜单，可显示单辊 A/B、总和 A+B、差 A-B
- 标定与存储：板载 EEPROM 保存零点、满度、单位、滤波等参数（换板自动载入）
- 数字滤波：6档可选阶跃响应时间——15ms / 30ms / 75ms / 250ms / 750ms / 1500ms
- 张力单位：N、kN、kg、lbs、N/m、kN/m、kg/m、pli（可设）
- 诊断功能：传感器断线检测、信号超限报警、OK LED（绿/红）
- 最大负载记忆：支持复位式峰值保持记录
- 通讯接口：PFEA111 无现场总线（PFEA112 带 Profibus DP，PFEA122 带 Profinet/EtherNet/IP，不能互替）
- 安装方式：35mm DIN 导轨安装（IP20 版本，需装于电柜内）
- 工作温度：+5～+55°C（部分资料标存 -40～+70°C 为运输存储，运行以 +5～+55°C 为准，需核对手册）
- 防护等级：IP20（DIN 轨版）/ IP65（PFEA111-65 封闭外壳版）
- 尺寸/重量：约 120×80×30mm，≈0.2kg
- 认证：CE、UL（需核对具体批次证书）
产品介绍
PFEA111-20 是 ABB PFEA 系列基础型张力电子放大器，专门配合自家 Pressductor 压磁张力辊/压磁称重传感器（PFCL/PFTL系列）使用。它把传感器返回的微弱交流感应信号经内部高稳放大、滤波、线性化处理后，输出标准化的 ±电压或 4–20mA 电流信号给传动装置或上位 PLC/DCS，同时在前面板 LCD 直接读出总张力或单侧辊受力，不依赖电脑即可完成零点和满度标定。
有一点要注意——PFEA111 是模拟量输出版，不带 Profibus/Profinet。如果你的原系统是 PFEA112-20（带 DP-V1）或 PFEA122-20（带 Profinet），不能直接用 顶替，通讯口没有，PLC 会报从站丢失。反之若原设计就用的 -20，换同型号最省事，EEPROM 里参数跟着走，基本不用重校。
应用场景与行业案例
痛点：高速涂布/分切线收放卷张力漂移，纸幅或铝箔跑偏断裂，停机降速损失大。普通应变片放大器在强电磁干扰环境下容易飘，压磁传感器+ 抗干扰能力强得多，且双辊 SUM/DIFF 显示能提前发现单边受力异常。
典型场景：
- 造纸/薄膜分切复卷线——ABB Pressductor 压磁张力辊 → -20 → 传动装置或 PLC AI，闭环恒张力收卷防起皱。
- 锂电膈膜/铜箔涂布线——要求 30:1 测量范围和高抗扰，压磁+PFEA 比常规应变片稳。
- 冶金带钢酸洗/镀锌线张力测量段——双传感器 A/B 输入直接算差张力，判断跑偏趋势。
- 凹版印刷机放卷/牵引段——模拟量输出接变频器张力给定，前面板可就地调零无需手提终端。
真实案例：
南方某烟包印刷厂，六色凹印机放卷侧 -20 突然黑屏无显示，量 24V 供电正常，判定内部电源模块挂了。原备件号 3BSE028140R0020 新板到货，断电拆旧装新，上电 LCD 提示”Load Param from EEPROM?” 选 YES，零点满度自动恢复——前后不到 8 分钟，没动任何螺丝标定。老师傅说这比当年拿电位器慢慢拧模拟放大器强太多，”换板不断标”是现场最值钱的特性。
