产品详情

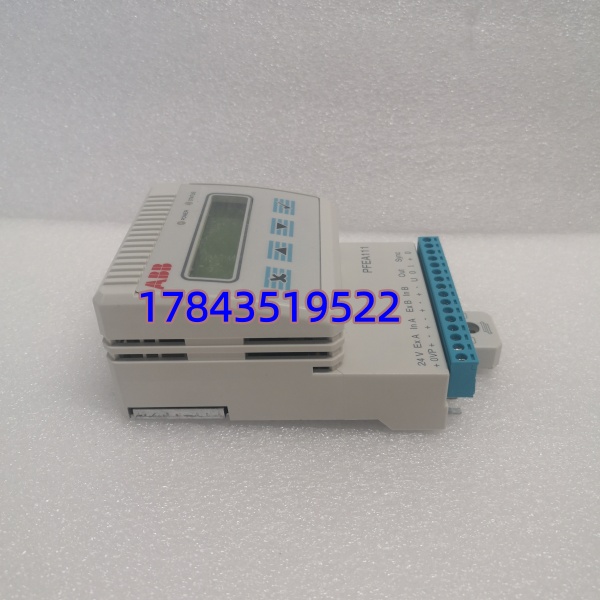

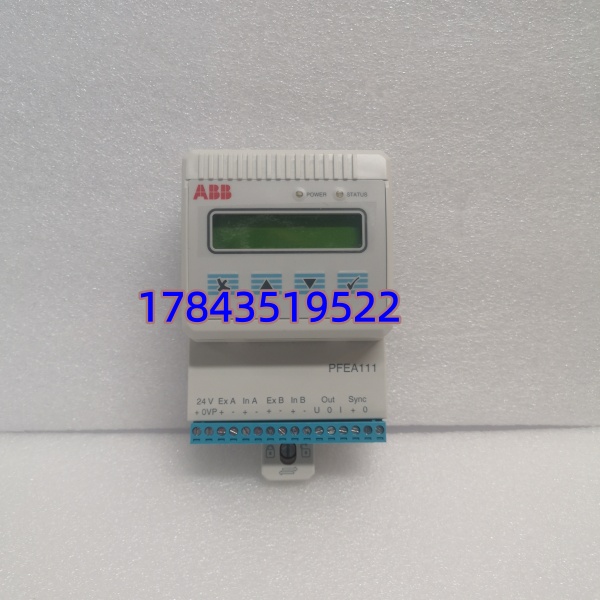

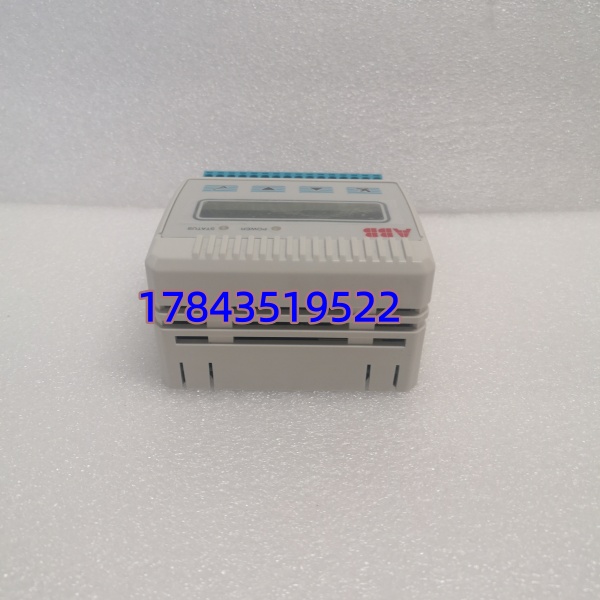

· 型号：PFEA111-20
· 品牌：ABB
· 系列：PFEA100 系列 Tension Electronics（基础型，无现场总线接口）
规格参数
- 完整型号：PFEA111-20
- ABB 物料号（Ordering Code）：3BSE050090R20
- 替代旧型号：3BSE028140R20（可直接互换）
- 产品类别：张力电子模块 / 张力信号处理器（Tension Electronics Unit）
- 供电电压：DC 24 V（允许范围 18–36 V DC）
- 功耗：≤ 7.5 W
- 传感器输入：2 路称重传感器/Load Cell 输入（兼容 ABB Pressductor® PFTL101/PFTL201 等压磁式张力辊）
- 传感器激励：0.5 A rms，330 Hz；最大允许线缆电阻 5 Ω/传感器
- 模拟输出 1：电压输出 -5 ～ +11 V DC（最大负载 5 mA）
- 模拟输出 2：电流输出 0 ～ 21 mA DC（最大负载 550 Ω）
- 可选数字滤波（0–90%阶跃响应）：15 / 30 / 75 / 250 / 750 / 1500 ms
- 前面板显示：2×16 字符多语言 LCD，可显示 Ch.A / Ch.B / Sum(A+B) / Diff(A-B)，单位 N/kN/kg/lbs/N·m 等
- 自诊断：PWR（绿）/FAULT（红）LED，监测传感器断路、超量程
- 安装方式：35 mm DIN 导轨安装（IP20 版）或 IP65 独立壳体版
- 工作温度：+5 ℃ ～ +55 ℃
- 存储温度：-40 ℃ ～ +70 ℃
- 相对湿度：5%–95% RH（无凝露）
- 认证：CE、UL 508、符合 EMC/LVD 指令（需核对具体批次证书）
- 尺寸（约）：140 × 85 × 58 mm（L×H×D，DIN轨版）
- 净重：约 0.2 kg（DIN版）/ 0.8 kg（IP65版）
产品介绍
PFEA111-20 是 ABB PFEA100 系列里的基础型张力电子单元，不带现场总线，专用于把 ABB Pressductor 压磁张力辊或 PFTL 系列称重传感器的微弱信号做放大、线性化、零点平衡和滤波，然后送出一路标定好的 ±10V 或 4–20mA 张力模拟量给 PLC/DCS 或变频器做闭环收放卷控制。它在产线里的定位是”信号调理+变送”，不是控制器本体。
坦白讲，这模块最大的工程价值是高抗干扰——330Hz 激励频率 + 多级数字滤波，在变频器密集的车间里比廉价应变仪放大器稳得多，夏天冬天零点漂移也小。注意 PFEA111 是基础模拟版；如果原系统用的是带 PROFIBUS 的 PFEA112 或 PROFINET 的 PFEA122，不能直接互替，通信口硬件不同。
应用场景与行业案例
痛点切入
我在现场遇到过涂布机张力值半夜跳变，查半天是第三方应变放大模块被变频干扰，零点漂移 3%，导致收卷时紧时松，几百米光学膜直接报废。PFEA111-20 用 Pressductor 专用 330Hz 激励和内置滤波，这种工况下读数稳得多——但前提是传感器也是 ABB 原厂匹配型，混用第三方压阻式常出线性问题。
典型场景
- 造纸/涂布生产线——配合 PFTL 张力测量辊做放卷/段间/收卷张力检测，非它不可因需与 Pressductor 传感器 330Hz 激励匹配。
- 锂电隔膜分切机——双通道输入可测 A-B 差张力，抑制收卷锥度变化引起的拉伸变形。
- 塑料薄膜吹塑/印刷凹印——模拟输出直连变频器 AI，做闭环恒张力收卷，防止松卷或断膜。
- 冶金精整线（窄带钢/铜箔）——耐高温电控柜内长期运行，零点记忆功能减少每次开机标定工作量。
真实案例
南方某包装凹印线，加速时频繁断膜。原装 PFEA111-20 被上家维修时换成通用放大器，无滤波、无 Pressductor 激励匹配，高速时张力显示滞后 0.5 秒。库房找到一块 3BSE050090R20 全新备件，断电更换（注意先断 24V 再拔传感器插头，防感应电击穿输入），上电做 Zero Balance，选 75ms 滤波，加速跑车张力波动从 ±8% 降到 ±1.5%，断膜消失。老师傅说：”省那几百块放大器钱，废掉的膜够买十个模块。”
