产品详情

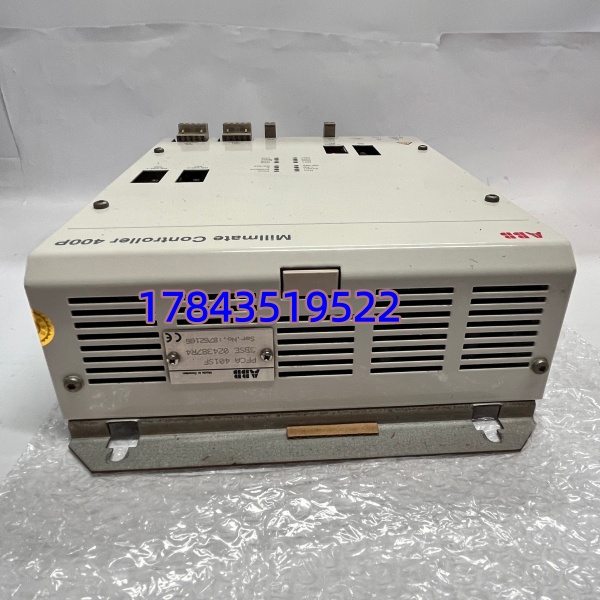

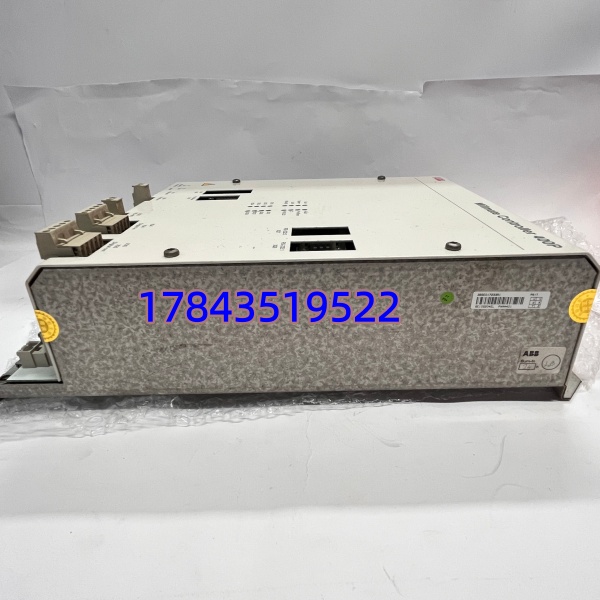

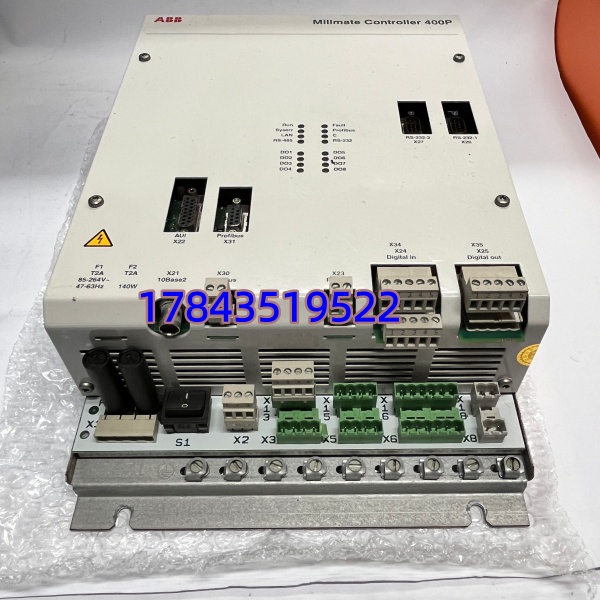

· 型号：PFCA401SF（3BSE024387R4，以铭牌为准）
· 品牌：ABB
· 系列：S800 I/O 现场总线模块 / Millmate Controller 400 通信单元
规格参数
- 产品类型：PROFIBUS DP 光纤通信适配器模块，用于 S800 I/O 基座（TB807/TB815 等）
- 适用系统：ABB AC 800M / System 800xA + S800 I/O；也可作 Millmate Controller 400 通信单元
- 现场总线标准：PROFIBUS DP，符合 IEC 61158Type 3，支持 DP-V0 和 DP-V1
- 通信角色：PROFIBUS DP 从站（Slave），与主站（如 CI854A/Ci854 或第三方 DP Master）通讯
- 光纤接口：2×ST 型多模光纤（TX/RX），62.5/125μm 或 50/125μm
- 光纤传输距离：多模典型 ≤2km（取决于光纤规格及波特率）
- 波特率：9.6 kbps ～ 12 Mbps，支持自动波特率检测/软件配置
- I/O 数据交换：输入/输出各最大 244 字节（标准 Profibus DP 限制）
- 站地址设置：模块面板上旋转编码开关（0～126）或软件 GSD 组态
- 供电：由 S800 I/O 基座背板 +24V DC 供电，典型功耗 ≈1.8W
- 电气隔离：光纤端口与背板逻辑隔离 ≥500V AC，现场侧完全浮地
- 诊断功能：光纤断线检测、接收光功率低告警、从站离线、模块状态 LED（PWR/RUN/ERR/BF）
- 工作温度：0 ～ +60℃（存储 -40 ～ +70℃）
- 湿度：5%～95% RH 非凝露
- 安装：插入 S800 I/O 端子基座（TB8xx 系列），DIN 导轨安装机笼
- 认证：CE、cULus、RoHS（以具体批次铭牌为准）
产品介绍
PFCA401SF 是 ABB S800 I/O 家族里带光纤口的 PROFIBUS DP 通信适配器，插在 I/O 基座上，让 AC 800M 控制器能通过 Profibus DP 主站模块（CI854A 等）把 远程 I/O 挂进 Profibus 网络，或者用光纤把 DP 信号传送到有电气干扰的现场（变频器密集区、高压柜旁）。它不做控制运算，只跑 DP 协议栈和光纤链路管理，组态时导 GSD 文件映射 I/O 即可。
坦白讲，这模块在老产线改造里最大价值是光纤隔离——铜缆 Profibus 在整流机组旁边常被干扰到丢包，换成 PFCA401SF 加多模光纤基本能根治。有一点要注意：它是 I/O 基座专用，不兼容 Symphony Plus HPC800 机架，也插不进 AC 800M CPU 本体槽位，别买错。Millmate 400 张力测量系统也用它做 Profibus 上联。
应用场景与行业案例
我在现场遇到过水泥厂原料磨 Profibus DP 周期性掉站，铜缆走桥架和 6kV 动力线同槽，示波器看到明显共模噪声。换成 PFCA401SF + 多模光纤穿管分槽后彻底消失。
典型场景：
- 冶金/轧钢线远程 I/O： I/O 架放精轧机旁，通过 PFCA401SF 光纤回主控室 AC 800M，抗变频器谐波干扰，非它不可因铜缆在此环境下误码率不可接受
- 化工防爆区 I/O 隔离：用光纤彻底切断地环路，满足本安/隔爆分区隔离要求，省外加隔离器
- 电厂辅网改造：保留原有 Profibus DP 主站（第三方 DCS 或 ABB CI854A）， I/O 侧用此模块做光纤延伸，不改上层组态
真实案例：某不锈钢冷轧张力测量系统（Millmate 400），主控室距酸洗线远程 I/O 柜约 800m，原用 Profibus 铜缆中继器级联，每逢大电机启停 DP 偶发通讯中断触发急停。停机窗口更换为 PFCA401SF（两端各一块）+ 多模光缆，重新下载 GSD 配置后连续运行 18 个月零通讯故障。老师傅说早知道该一开始就用光纤。
