描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整型号 | PE1315A |
| 归属系统 | Advant OCS、MasterPiece200 老款 DCS 系统 |
| 供电 | 24 V DC |
| 通道配置 | A 相、B 相、Z 相共 3 路差分脉冲通道 |
| 最大输入频率 | 50 kHz |
| 输入信号 | 增量编码器差分脉冲信号，5‑24V 电平 |
| 隔离方式 | 光电隔离，切断地环路干扰 |
| 安装形式 | 机架插装式，配套系统背板接口 |
| 工作温度 | 0 ~ +60 ℃（控制柜内） |
| 存储温度 | -40 ~ +85 ℃ |
| 重量 | 约 0.6 kg |
| 认证 | CE |
| 功能用途 | 转速采集、位置计数、流量脉冲累积，给控制器输送调理后脉冲信号 |
产品深度介绍

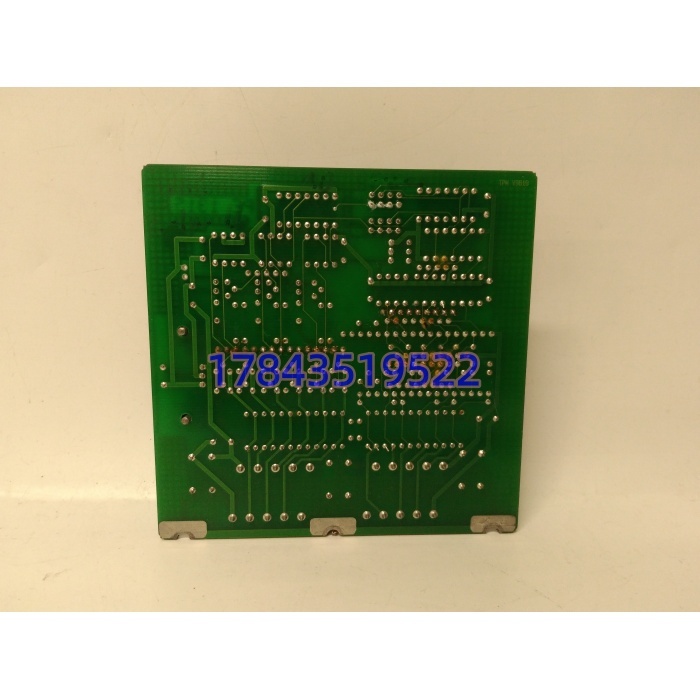

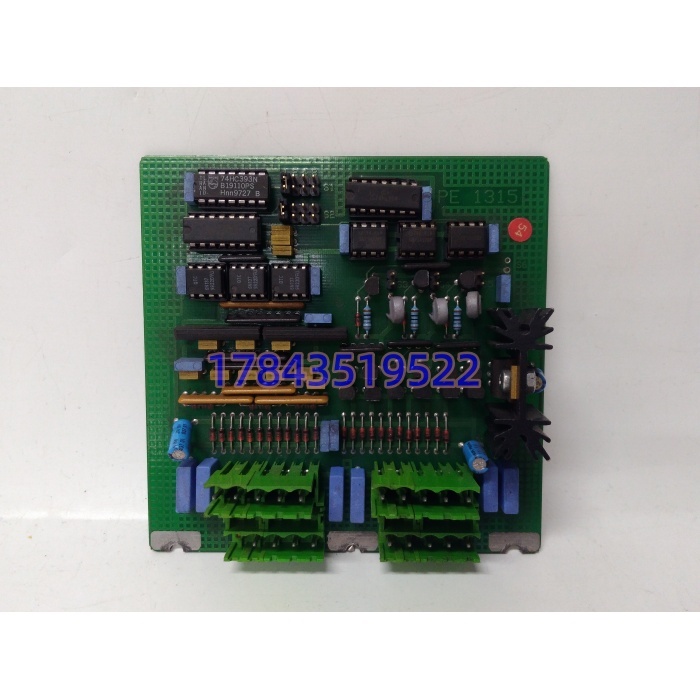

ABB PE1315A 是老款 Advant OCS、MasterPiece200 系统配套脉冲信号调理板卡，专门处理增量编码器输出的 A/B/Z 相差分脉冲信号。 现场编码器传来的信号经过本板做光电隔离、电平整形放大之后，送入 DCS 控制器，用于转速测量、位置计数、流量累积计算。
工业现场电机、变频器产生大量电磁干扰，容易造成脉冲丢数、计数跳变；该板卡的光电隔离可以切断地环路，降低干扰带来的读数异常。大量使用在电厂、冶金老装置；备件损坏后采用同型号直接替换，减少停机时长。
应用场景与行业案例
去年夏天，南方一家钢厂的棒材生产线，输送辊道编码器计数不停跳数，画面上辊道位置读数来回乱跳。维护人员换过编码器、更换屏蔽电缆，故障依旧。折腾两天，最后才定位是控制柜内 PE1315A 脉冲放大板老化，隔离电路失效，干扰直接窜入控制系统。 这类老设备，脉冲调理板卡长期处在变频器强电磁环境，板上运放、光耦器件会逐步老化，出现间歇性故障，排查难度很高。
典型应用场景：
- 冶金行业‑轧钢棒材生产线 辊道、飞剪增量编码器信号隔离放大，用于位置定位、长度计数；计数出错直接造成成品钢材报废。
- 电力行业‑老机组辅机控制 给水泵、引风机转速编码器信号调理，转速参与辅机保护逻辑，读数不准会触发保护动作。
- 石油化工‑挤压造粒机组 挤压机螺杆转速脉冲采集，转速是机组联锁保护重要参数，脉冲丢失会造成工艺联锁。
- 造纸行业‑传动控制系统 纸机传动辊编码器信号处理，多轴同步控制，脉冲干扰丢数直接造成纸张断纸。
案例：某钢厂棒材生产线抢修 去年 7 月，南方某钢厂棒材生产线夜班报警，成品定长切割尺寸波动超标。操作工反映同一段钢材时而切长、时而切短，废品率上升。
检修人员现场更换编码器、检查屏蔽接地、更换电缆，问题没有消除。用示波器观测，编码器输出波形正常，进入 DCS 之后脉冲就出现丢脉冲。最后锁定 PE1315A 板卡，板内光耦老化，隔离能力下降，变频器干扰窜入信号回路。
这套 Advant 老系统原厂订货周期 10 周，生产线不能长时间降速生产。拿到现货备件后，趁中午短检修窗口更换板卡。更换完成，计数恢复稳定，产品尺寸回归合格。 事后该厂采购两块 PE1315A 作为现场备件。
