描述
产品详情

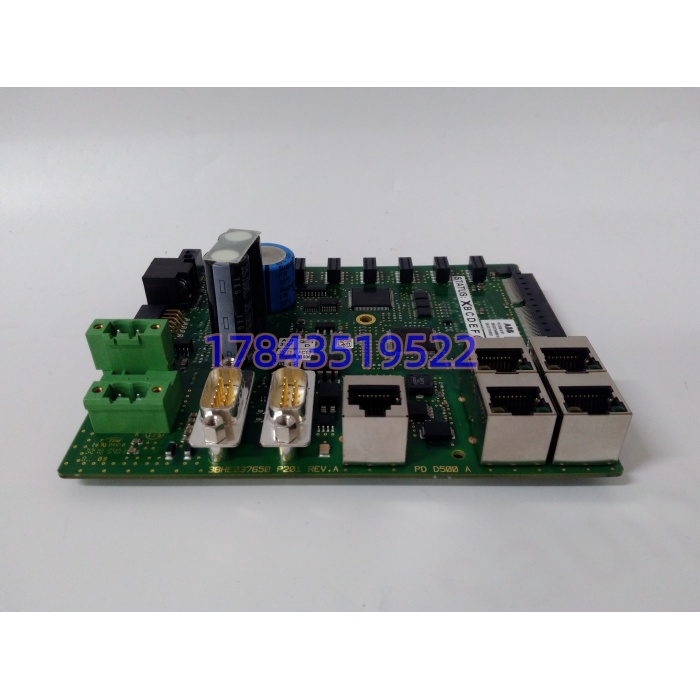

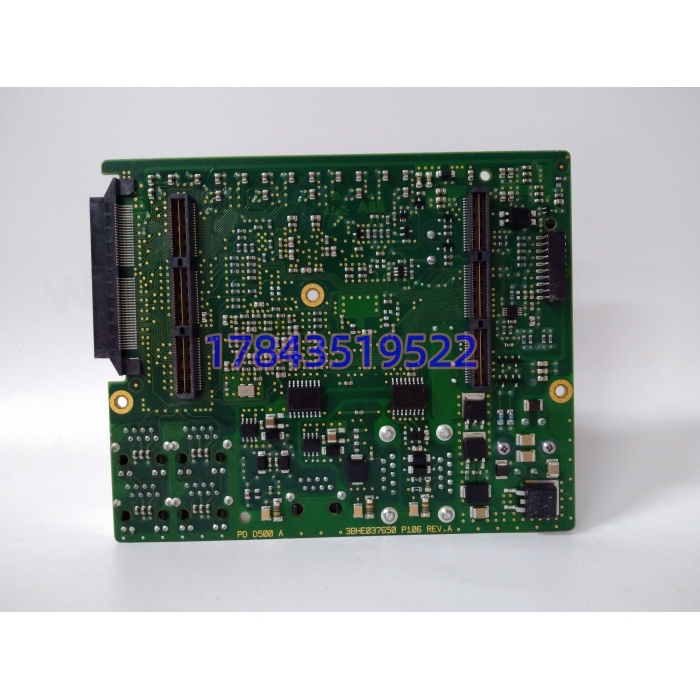

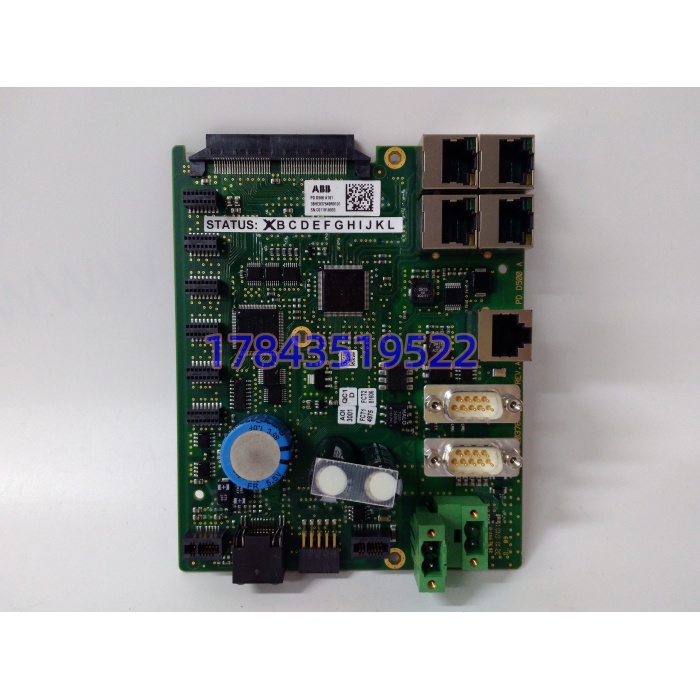

· 型号：PDD500A101
· 品牌：ABB
· 系列：Digitric 500 / UNITROL 6000（亦见于ACS800多传、AC 800PEC功率栈）
规格参数
| 项目 | 参数（以3BHE037649R0101铭牌及ABB功率电子手册为准，需核对硬件尾号） |
|---|---|
| 订货号 | 3BHE037649R0101（PDD500 A101，存在A101/A102等硬件迭代） |
| 适用系统 | UNITROL 5000/6000励磁整流桥；ACS800多传/ACS880中压传动；AC 800PEC功率柜 |
| 模块定位 | 控制板(COB/PCD) ↔ 功率半导体(晶闸管/IGCT/IGBT) 之间的门极驱动+状态回采接口 |
| 供电 | 背板24 V DC（18~26.4 V），典型≤15 W，无外供强电 |
| 输入信号 | 来自主控的光纤或高速差分数字脉冲（触发角编码），非模拟量直接输入 |
| 输出驱动 | 多路隔离门极脉冲，驱晶闸管/IGCT；单入多出分配，带desat/过流保护返回 |
| 隔离能力 | 通道间光耦隔离，隔离电压约2500 Vrms（以铭牌为准） |
| 状态回采 | 功率器件导通/截止、快熔、桥臂过温、desat事件经隔离回传主控 |
| 通信/总线 | 背板并行总线连COB；调试用RS-485（Modbus RTU）；部分版本带光纤环 |
| 诊断 | 前面板RUN/ERR/COM LED；通道断线、光纤失锁、desat上报主控 |
| 机械/环境 | 插卡式约215×165×35 mm / 0.78 kg（版本而异），IP20柜内，-20~+60℃（存储-40~+85℃） |
| 状态 | 原厂EOL，市场为拆机/余料/第三方翻新，无原厂新造 |
产品介绍
PDD500A101是ABB大功率励磁和中压传动里”控制脑子”和”功率胳膊”中间的那级门极驱动接口。它不跑AVR算法，也不做24 V电源分配（很多商家页面把它错标成电源板，别信）——正活是把COB/PCD235过来的弱光/弱电触发信号，隔离放大成能直接推晶闸管或IGCT的功率门极脉冲，同时把器件级故障（desat、快熔、桥温）收回来隔离上报。UNITROL 6000三相全控桥每桥臂触发、ACS800多传IGBT分配、SVC阀组驱动，都用它做脉冲中继。
和PCD231B101（CCI板）的区别要分清：PCD231管触发角计算和IO调理，PDD500A101管把角度变成门极电平并隔离功率地。和第三方光纤驱动板比，它强在和ABB COB固件、光纤时序、desat逻辑原生对齐，换第三方常出”脉冲使能拒动”或”误报desat闭锁”。坦白讲这块板故障率不高，但一旦ERR常亮，励磁会切手动甚至闭锁定子磁场开关，停机面比单块IO板大得多。
应用场景与行业案例
我在现场遇到过最隐蔽的，是UNITROL 6000报”Pulse channel 3 fault”，但万用表量晶闸管门极没短路。最后查到PDD500A101后面板光纤座积灰，接收侧误判失锁，主控直接禁脉冲。吹净光纤头重插，ERR灭——板没坏，是灰尘当了门卫。
典型场景：
- 水电/火电同步机励磁：UNITROL 6000三相全控桥，PDD500A101做6路晶闸管门极分配，强励2倍时脉冲宽度和移相精度全靠它守。
- 冶金热轧主传动：ACS800多传柜IGBT驱动分配，轧机反拖能量回馈时开关频率高，驱动板温升和desat响应必须跟得上。
- 风电变流器与SVC：ABB中压传动栈里做IGCT门极接口，电网电压骤降时快速投切无功。
- 核电辅机励磁：黑启动建压链路里做脉冲隔离，要求通道间爬电距离和原厂一致，第三方板过不了绝缘试验。
- 老ACS6000延寿：原PDD500早期版报废，以A101做硬件兼容升级，但光纤协议版本要对表。
真实案例：前年西南某水电站，三号机励磁合磁场开关后报”Gate driver fault”，三块PDD500A101中一块ERR闪。备件库有一块同订货号拆机板，但卖家没说A101和现场A102固件差一档。直接插上后光纤链路握手失败，ERR常亮。我们把原坏板拔下，用ABB调试软件读bootloader版本，发现现场COB固件只认A102；临时把A102的boot+配置区dump烧进备件A101（硬件兼容），重插后光纤同步，合开关正常。专工感慨：”这板子标签一样，里面握手协议差一位就拒动，以后备件必须抄完整尾号。”从那以后他们备件台账加了”硬件尾号+固件版本”两列。
