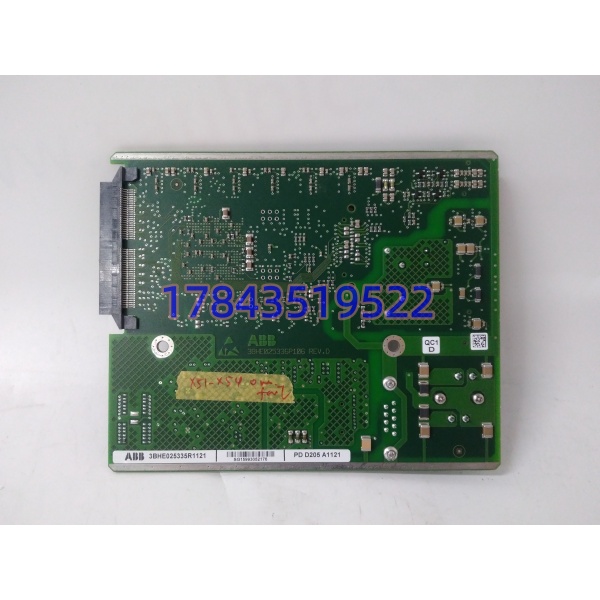

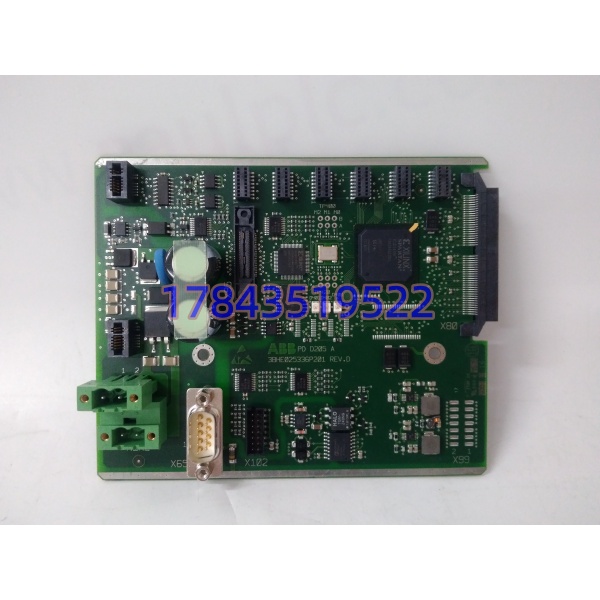

产品详情
· 型号：PDD205A1121
· 品牌：ABB
· 系列：AC 800M / System 800xA — S800 I/O（PDD205 系列）
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | S800 I/O 可配置数字量输入/输出模块（单卡混装 DI/DO） |
| 部件编号 | PDD205A1121（ABB 物料 3BHE025335R1121） |
| 适用控制器 | AC 800M 系列（PM866/PM891 等），System 800xA 工程下装 |
| 总线接口 | S800 I/O 高速背板总线（经 TB840A/TB841A 冗余总线底座） |
| 通道结构 | 16 通道，每通道 Control Builder M 里独立选 DI 或 DO |
| DI 规格 | 24VDC，干/湿接点兼容，光隔，硬件去抖可配（典型 2ms） |
| DO 规格 | 24VDC 源型（Sourcing），0.5A/通道，阻性/感性负载，短路保护 |
| 隔离耐压 | 通道-背板 ≥500V RMS（以原厂手册为准），组间依底座隔离 |
| 现场供电 | 外部 24VDC 经 TB830A 分配；背板取 5V 逻辑电 |
| 状态指示 | 面板 Power/Channel OK/Fault + 每通道 LED |
| 热插拔 | 配 TB840A 冗余底座、在控制器维护态下支持在线更换 |
| 响应时间 | DO 通 <1ms / 断 <2ms |
| 工作温度 | -40~+70℃（工业级标称，以铭牌为准） |
| 安装方式 | DIN 导轨 + S800 端子底座（TB830A/TB831A/TB840A） |
| 编程组态 | Control Builder M / 800xA Control Builder，通道级参数化 |
| 易混型号 | PDD205A0121（DCS500 传动控制板，不同物）、PDD500A101（高密度版）、SD802F（Freelance DI） |
产品介绍
PDD205A1121 是 ABB I/O 里那块”一卡两用”的开关量卡——16 个通道每个都能在 Control Builder M 里单独勾成 DI（采限位/急停/电机辅助触点）或 DO（驱阀电磁阀/继电器线圈/报警灯），24VDC 源型输出每点 0.5A 带短路保护，光隔到背板。它吃 背板总线，经 TB840A 双总线底座和 PM866 通信，自己不存控制策略（逻辑在 AC800M 里），干的是”现场开关量↔控制器 %I/%Q”的隔离转发加本地自诊断。老 机柜里它比分开插 SD822（DI）+ SD823（DO）省一半槽位，适合改造项目原机架孔位紧的情况。
和 PDD205A0121 是同名不同物：A1121 归 /AC800M，A0121 归 DCS500/DCS600 直流传动做励磁电枢控制板（220VAC 供电、跑矢量算法），俩板 PCB 尺寸和接插件都不同，别看”PDD205A 家族”盲替。和前几轮写的 GFD212A（UNITROL 门极接口）也不通——GFD212A 是电力电子光发板，PDD205A1121 是过程控制开关量卡。坦白讲，买它的人全是 2010-2020 年投运的 800xA 老柜（水处理、锅炉辅机、压缩机站）点检发现某通道粘点/断线累积，或扩建混点 DI/DO 不想加槽位，备件单按 3BHE025335R1121 补——新项目 ABB 推 后续型和 Compact I/O，但老柜不能整体换。
应用场景与行业案例
我在污水厂遇过最典型的：生化池曝气阀控柜 AC800M+，原设计每阀”开限位 DI + 关限位 DI + 电磁阀 DO”三点，插 SD822+SD823 占 3 槽。改造加 12 个阀点位不够槽，把其中 4 槽换成 PDD205A1121，每卡 16 通道混配（10DI+6DO / 8DI+8DO），省出 2 槽给 AI 扩展。运行半年发现第 3 卡第 11 通道 DO 粘点（电磁阀感性负载没并续流二极管），面板 Fault 闪。换 （库存拆机，2017 年 ABB 标，TB840A 底座针无氧化），Control Builder M 重下装通道组态，复测阀动作正常。
典型场景：
- 水处理：泵房启停 DI（液位开关/热继辅助）+ DO（接触器/电磁阀），混点省槽位。
- 锅炉辅机：磨煤机密封风阀限位 DI + 油枪电磁阀 DO 同卡，SIL2 评估下够用。
- 压缩机站：防喘阀电磁阀 DO + 进出口压力开关 DI，响应 <2ms 够快关。
- 包装线：光电开关 DI + 气缸电磁阀 DO 混装，省中间继电器盘。
- MRO 备货：ABB 老件续供走专项渠道交期 12 周起，现场等不起走拆机。
真实案例：前年山西某热电厂除灰系统，夜班 #3 空压机出口阀在 DCS 里”开指令发出但开限位不回”。仪表登 机柜， 第 7 通道 DO LED 亮、但量 TB840A 端子输出侧 24V 掉到 19V——底座该通道弹簧片疲劳压降大，不是卡坏。顺手换一块 备件（库里 2015 年 ABB 原厂，3BHE025335R1121 丝印断笔清晰），把故障通道在组态里迁到同卡第 12 通道（原组态 DI 空闲），底座端子重做冷压，凌晨 2:40 复风。热工主任原话：”PDD205 这种混配卡 PM 单里要单列’通道迁移余量’，别等 16 点全占满再发现粘点没地方挪。”这就是可配置 DI/O 的现场账。
