描述
产品详情

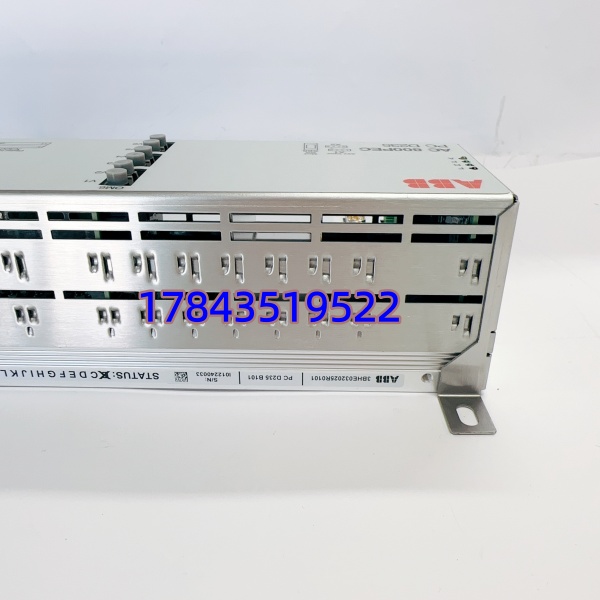

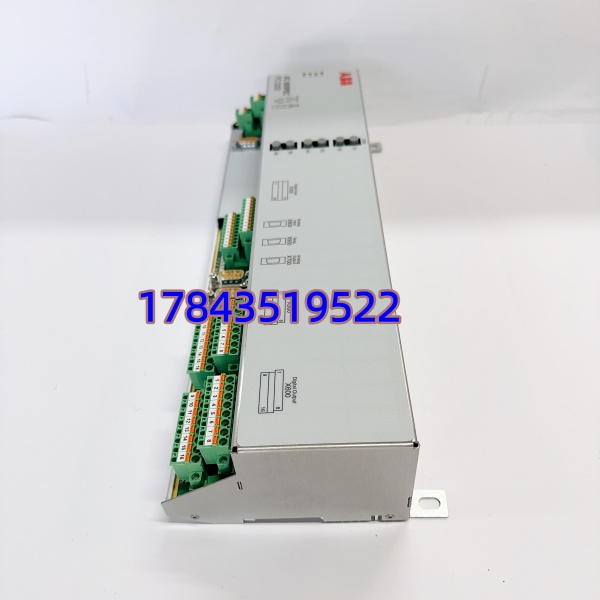

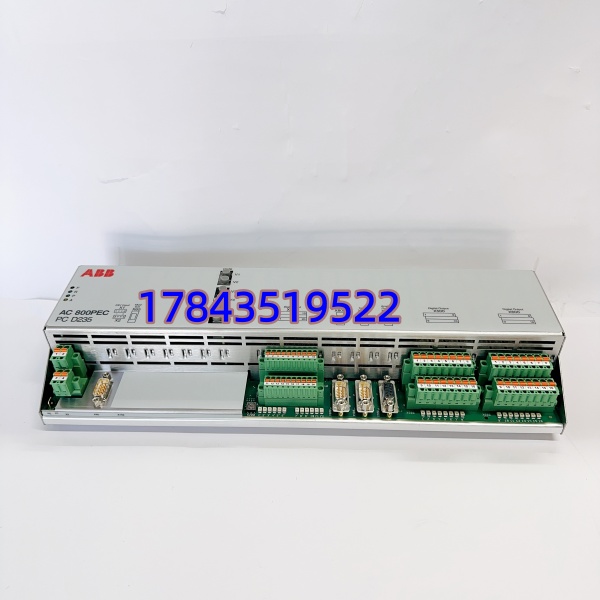

· 型号：PCD235B101（3BHE032025R0101）
· 品牌：ABB
· 系列：UNITROL 6000 / AC 800PEC（PC D235 系列）
规格参数
- 产品型号：PCD235B101
- 订货号（Article No.）：3BHE032025R0101（属 PC D235 / PCD235 励磁控制系列）
- 适用系统：ABB UNITROL 6000 静态励磁系统、AC 800PEC 大功率传动控制平台
- 模块类型：数字励磁控制/AVR 主处理单元（含 AVR、FCR、PSS 算法）
- 处理器架构：高性能 RISC CPU + FPGA 协处理器（控制环更新典型 ≤250μs）
- 供电规格：双冗余 24V DC（工作范围典型 18–36V DC，反向极性保护，功耗约 8–15W）
- 模拟量接口：PT/CT 电压电流采样输入（±10V / ±20mA，16位分辨率，具体通道数以子板/扩展为准）
- 数字 I/O：支持扩展 UF D128 等子板；本体经系统总线连接数字 I/O 模块采集断路器/灭磁开关状态
- 励磁输出：PWM 斩波控制，典型连续输出 4–20A（峰值可达 50A/10s，依功率单元配置而定，以原厂手册为准）
- 通信接口：CEX2-BUS（RS422 系统内部总线）、Ethernet（Modbus TCP/IEC 61850可选）、RS485（Modbus RTU）
- 保护功能：过励限制(OEL)、欠励限制(UEL)、V/Hz 限制、失磁保护(ANSI 40)、转子热模型等
- 工作环境：-25℃～+70℃（运行），存储 -40℃～+85℃，湿度 5%–95% 无凝露
- 安规认证：CE、UL，符合 IEC 61010-1/ IEC 61800-5-1
- 物理安装：UNITROL 6000 励磁柜专用槽位或 AC 800PEC 机架，支持 PCM600 组态及在线固件升级
产品介绍
PCD235B101（3BHE032025R0101）是 ABB UNITROL 6000 励磁系统和 AC 800PEC 平台中的核心数字控制处理模块，不是普通 DCS 通信卡。它跑 AVR（自动电压调节）、电力系统稳定器（PSS）、励磁电流调节器（FCR）以及各类限制和保护逻辑，通过 CEX2-BUS 与励磁柜内数字 I/O、模拟量、脉冲放大单元通信，对外经 Ethernet/RS485 接入电厂 DCS 或 SCADA 做遥调与监视。
坦白讲，这东西停机影响比普通 I/O 模块大得多——它是励磁调节的大脑。老 UNITROL 5000 逐步被 UNITROL 6000 取代后，PCD235B101 成了电厂备件重点盯的型号，市场上以 NOS（未使用库存）和测试合格拆机件为主。有一点要注意：更换时固件版本须与原工程备份匹配，否则 AVR 参数可能不兼容导致无法并网。
应用场景与行业案例
我在现场处理过最揪心的事就是励磁柜 PCD235 莫名复位导致机组解列——事后查出来是柜内 24V 电源纹波超标把模块拉死，换了冗余电源+新 PCD235B101 备份件才稳住。这个模块解决的致命问题是：老式模拟励磁屏响应慢、无 PSS、无法远控；用数字 PCD235 可毫秒级调电压、抑制低频振荡，且全参数上传 DCS 做事故追忆。
典型场景：
- 火电厂/水电厂同步发电机——UNITROL 6000 励磁柜核心 AVR，承担电压调节与限制保护，非它不可因涉涉涉涉涉 IEEE 421.5 标准算法固化在此。
- 大型工业自备电厂（钢铁/化工）——通过 Modbus TCP 接入工厂 DCS，实现励磁给定远程设定与故障录波。
- 风电/光伏 SVG STATCOM——AC 800PEC 平台中作为变流器实时控制核心（同系 PCD235/PC D235 架构）。
- 大功率中压变频传动（ACS 6000）——参与高性能矢量控制与功率单元协调。
真实案例：
西南某 300MW 火电厂，#2 机 UNITROL 6000 励磁系统报”Controller Fault”，复位后半小时再次宕机，正值迎峰度夏高峰。查日志指向 PC D235 模块内部 RAM 校验错——该模块投运已 14 年。库房翻出一块测试 OK 的 PCD235B101（3BHE032025R0101，同固件版本 Vx.x 匹配），按规程先备份原 AVR 参数（Unitrol 工程文件），断电拔出旧板、插入新板，上电加载参数，无需重新整定 PID 即恢复自动电压调节，机组 40 分钟内重新并网。老师傅说：励磁控制板不像 I/O 卡能随便找替代品，多留一块同版本备件在恒温柜里是真金白银买的教训。
