描述
产品详情

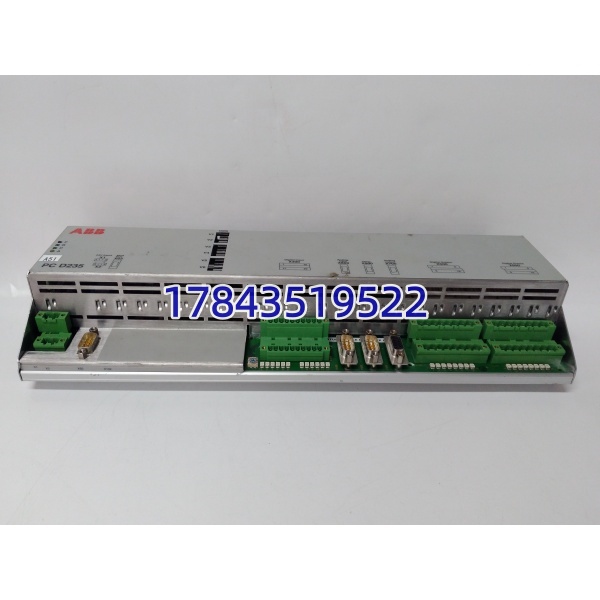

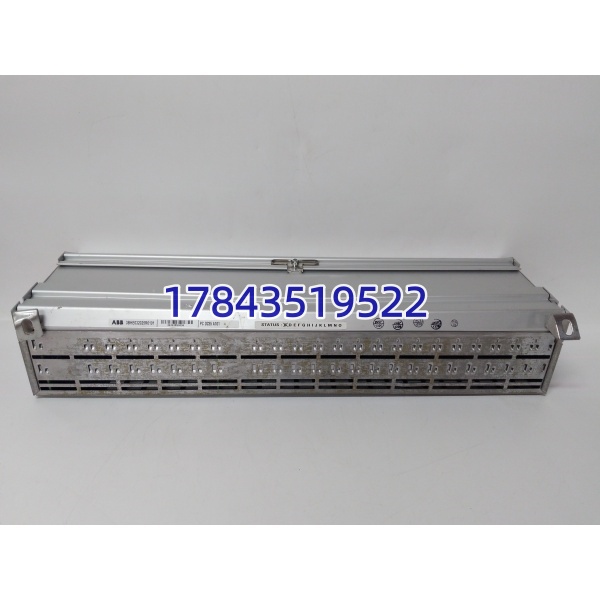

· 型号：PCD235A101（完整订单号 3BHE032025R0101）
· 品牌：ABB
· 系列：Symphony Plus SD Series — Drive Control Option (DCO) Module / Excitation Interface Card
规格参数
- 模块类型：SD Series DCO（Drive Control Option）— 励磁/驱动控制接口或协处理模块
- 适用系统：ABB Symphony Plus SD612 / SD612x 励磁调节器或传动控制单元（部分 Hydro/Unitrol® 应用）
- 安装方式：插入 SD 控制器专用扩展槽或配用子机架（依机箱版本），通过高速背板连主 CPU
- 供电：背板取 5V DC（逻辑）+ 24V DC（I/O 侧，部分版本），典型功耗 ≤8W
- 控制接口：脉冲输出（电气或光纤，依版本——常配 ABB 可控硅门极单元）、模拟量给定/反馈输入（±10V / 4–20mA 少量通道）
- 数字 I/O：若干 DI/DO 用于运行模式选择、故障复位、Ready 信号（具体通道数依硬件 Rev）
- 通信：经 SD CPU 背板，无独立现场总线口
- 配置方式：功能由 SD CPU 应用固件(Unitrol / SymmetrE 等)定义，无独立组态软件——需主 CPU 装载对应应用代码激活

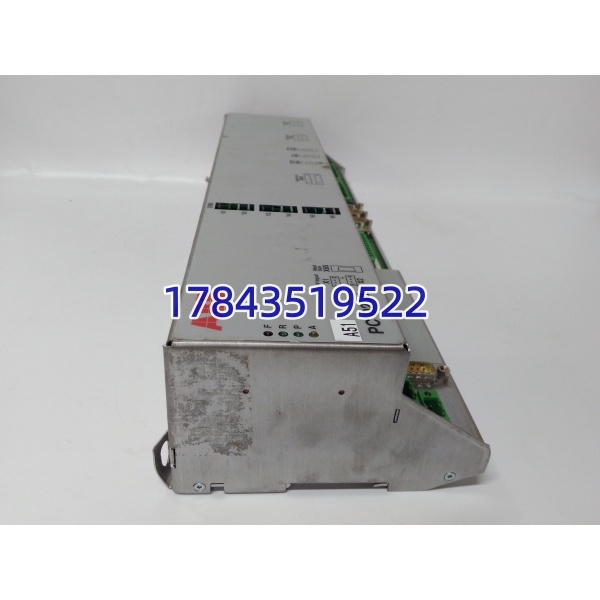

- LED 指示： typically PWR(绿)、RUN/ACTIVE、FAULT(红)、Pulse Active(依版本)
- 隔离：脉冲/模拟侧与逻辑侧光耦隔离（典型 1500V AC 测试）
- 工作温度：-25℃ ~ +70℃（存储 -40~+85℃）
- 湿度：5%~95% RH 非冷凝
- 认证：CE / UL（系统级，IEC 61800/ IEC 60255相关）
- 生命周期：Limited / Phasing Out（视区域，以 ABB PCN 为准），二手/NOS 流通
- 尺寸/重量：标准 SD 模块宽幅 ≈ 30–40mm，≈0.3kg
产品介绍
PCD235A101（3BHE032025R0101）是 Symphony Plus SD 系列里的 DCO 选件模块——简单说就是 SD612 控制器干励磁计算，这块板负责把 CPU 算好的触发角转成实际可控硅门极脉冲或做模拟量接口扩展。它不能独立跑逻辑，必须插在对应 SD CPU 槽受主程序调度，功能完全取决于 Unitrol/SymmetrE 应用固件里”Excitation / Drive Option”使能。和通用 I/O（如 S800 AI02J）完全不是一回事。
有一点要注意：PCD235 系列有多个硬件版本（A101 / B101 等），必须与 SD CPU 硬件兼容版本匹配，混插新版 DCO 到老固件 SD612 可能报”Hardware Mismatch”。另外这卡只服务于励磁/驱动——如果你的 SD 架是纯过程控制(Regulate / Logic only)不用脉冲输出，根本不需要这块卡，别盲目买。
应用场景与行业案例
痛点切入
我在水电站遇过 Unitrol® SD612 励磁柜报”DCO Communication Lost”——开机前模拟试验触发角给不出去，查是 PCD235A101 上光纤脉冲口旁电解电容鼓包致内部 5V 跌落。备件库房有同版拆机件，断电拔出旧卡插入原槽，上电 PWR/RUN 绿亮 FAULT 灭，做 50% 阶跃试验脉冲正常送出。教训：这卡在潮湿励磁室易受凝露影响，定期查电容外观。
典型场景
- 水/火电厂励磁系统 — SD612 + PCD235A101 构成 Unitrol® 励磁调节器脉冲单元，非它不可因原系统是 Symphony Plus SD 架构。
- 大型电机传动 — SD 系列驱动选件卡扩展脉冲分配或本地 DI/DO，配合主 CPU 做闭环。
- 老 Procontrol P→Symphony Plus 迁移 — 保留 SD 硬件部分，DCO 模块需与原 CPU Rev 匹配。
- MRO 替换 — 原 DCO 模块老化（电容/光耦失效）致脉冲丢波，一对一替换恢复。
真实案例
西南某径流式水电厂 #2 机大修后起励试验失败，SD612 面板显示”DCO Not Present”。开柜确认 PCD235A101 上 PWR LED 不亮——量背板 5V 正常，判断模块内部电源电路损坏（使用已超 12 年）。调同版本拆机 PCD235A101（3BHE032025R0101 Rev.A101），插入原槽、锁紧、上电 RUN 绿脉冲灯闪，Unitrol 软件重读硬件配置识别通过，起励成功。老师傅说：”这卡不像 I/O 经常坏，一坏就是起励不成功，备件按机组建档存一块没错。”
