描述
产品详情

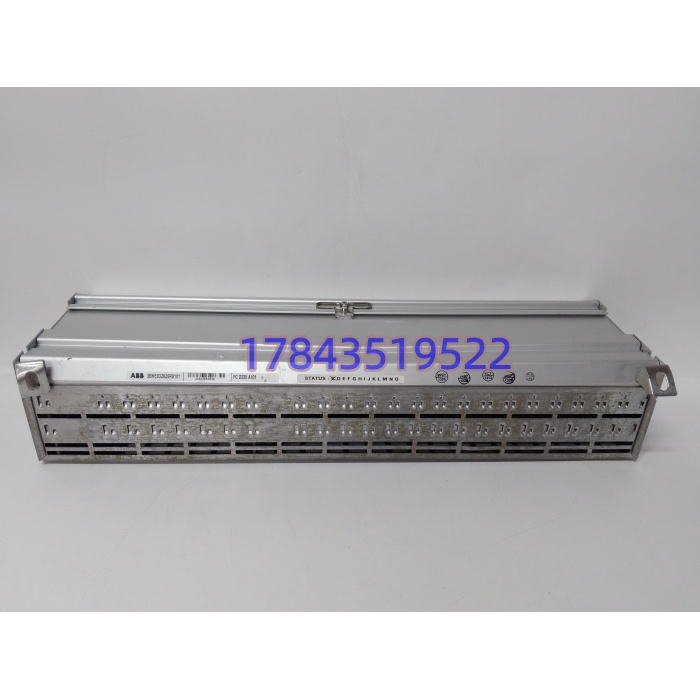

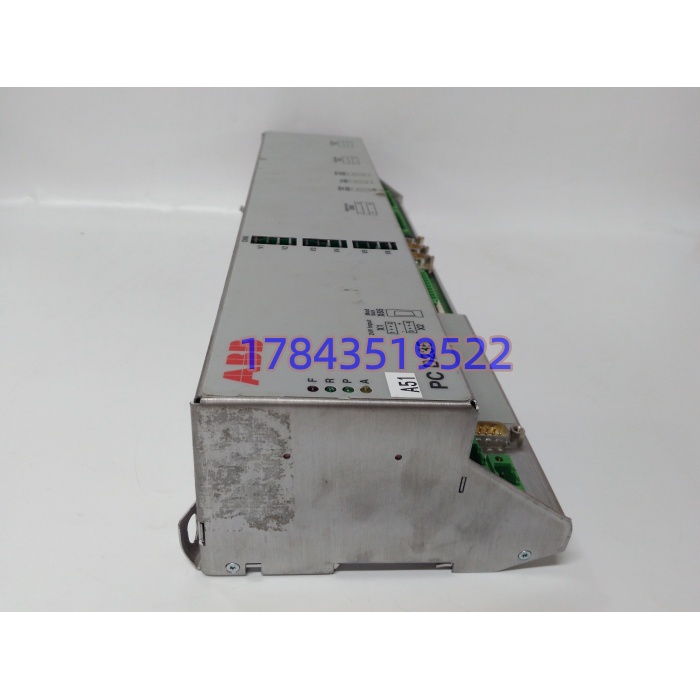

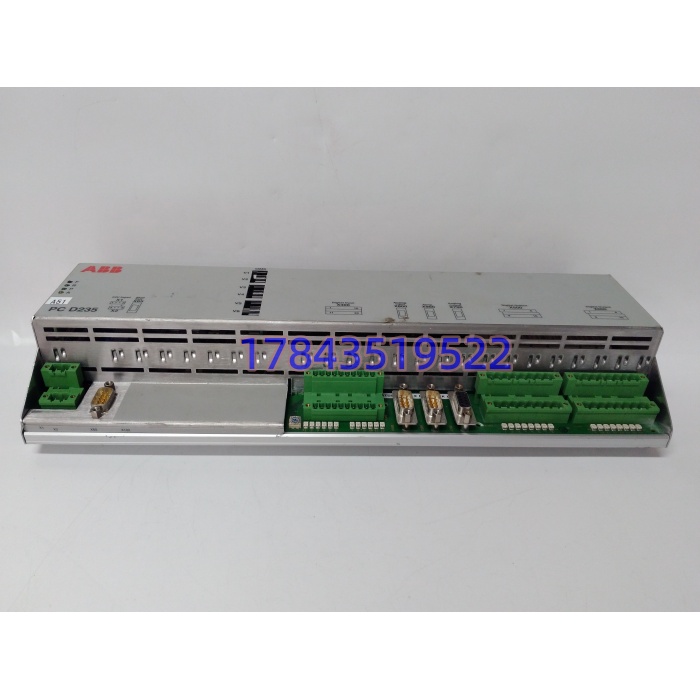

· 型号：PCD235A101
· 品牌：ABB
· 系列：UNITROL 6000 / AC 800PEC
技术参数
| 参数 | 规格 | 工程含义 |
|---|---|---|
| 物料/型号 | 3BHE032025R0101 / PCD235A101 | PBA 机架 Slot A 专用，别插错槽 |
| 平台归属 | UNITROL 6000 励磁 / AC 800PEC CIO-FU | 不是 AC800M 的 PM 系 CPU，背板总线是 S100 |
| 处理器 | RISC + FPGA 混合实时架构 | PID 扫描进微秒级，阶跃响应 <100 ms |
| 供电 | 双冗余 24 VDC（20–28 VDC），典型 ≤15 W | 两路独立进，单路掉电可热插拔换板 |
| 模拟输入 | 3× ±10 V / ±20 mA，16-bit Σ-Δ | 机端 PT/CT 信号直采，不用外挂 ADCVI 全量 |
| 模拟输出 | 3× ±10 V，12-bit | 励磁参考/监视送给功率柜 |
| 数字输入 | 12× 24/48 VDC 干接点光隔 | 灭磁开关、起励令、联锁接点 |
| 继电器输出 | 16× Form C，250 VAC / 5 A | 报警、跳闸、辅设备联动 |
| 温度输入 | 3× PT100 / PTC | 励磁绕组、轴承温度进 AVR 限制逻辑 |
| 通讯 | CEX2-BUS(RS422) 背板 + RS232/485 + 可选 Modbus TCP | 连 DCS 走 CCI/PCD231 或板载以太网 |
| 控制功能 | AVR / PSS2A / OEL-UEL-MEL / 失磁保护 | 符合 IEEE 421.5 与 IEC 60255 |
| 环境 | -25~+70 °C，5–95% RH 无凝露，IP20 | 柜内安装，G3 腐蚀环境靠柜体正压 |
| 尺寸/重量 | 约 373×73.5×142 mm，0.98–1.5 kg | 3U 插卡，竖直插 PBA 机笼 |
| 配置软件 | ABB PCM600 / CMT / Control Builder M（≥5.1 SP2） | 参数存 EEPROM 卡或 Flash，换板要平移 |
产品介绍
自备电厂机组并网时母线突加 50% 负荷，电压被拉到 0.9 pu 三秒回不来——这种场面十次有七次是励磁 AVR 板采样位数不够或 PID 周期太长，不是发电机的问题。PCD235A101 在 UNITROL 6000 柜里就是干“收机端电压电流、算 PID、发触发脉冲、顺带把过欠励限制和 PSS 一起跑了”的活，前端 3 路 16 位 Σ-Δ 把 PT/CT 信号量化误差压到 ±0.5% F.S.，后端 16 路继电器直接驱动灭磁联锁，不用再外挂一堆中间继电器。
相比上代 PCD230，A101 把 FPGA 并行处理加进来，阶跃响应从百毫秒级压到 <100 ms，动态电网扰动下无功反调明显更细；双 24 VDC 冗余加热插拔这条，在连续生产的燃机电厂是真能救命——某次华东 9F 机组并网运行中发现 ERR 闪，双电源正常，直接带电拔旧板插新板，参数从 EEPROM 卡平移，停机时间为零。严格来说它只在 PCM600 工程版本 ≥ 对应固件基线时才完整认全 S100 节点，老 CMT 工程跨大版本升 PCM600 前必须先导参数备份，否则 OEL/UEL 限值会变默认。新项目 ABB 主推 UNS2880B-P / D-200 平台，PCD235A101 现在只适合老 UNITROL 6000 的同构备件与抢修替换，别拿它做新建励磁柜的选型基底。
替换与升级建议
直接替换
- PCD235A101（REV 旧）→ PCD235A101（REV 新同代）：✅ 直插，Slot A 位置、S100 背板、双 24V 尾插一致；换前用 PCM600 导 .xml 参数备份（或拔原 EEPROM 卡插新板），固件大版本一致则零下装。工作量 1 人·2 小时含并网态热替。
- PCD235A100 → ：✅ 硬件兼容，A101 仅提采样位与 FPGA 算法，老工程下装后 AVR 精度提升，但需核对 CMT 里“Board Type”枚举是否认 A101，不认就升 PCM600 小版本。
软件兼容（需改配置）
- → UNS2880B-P：⚠️ 功能覆盖但平台迁移。UNS2880B-P 是 D-200 系升级件，背板、CCI 通讯板（GFD233A）、ADCVI 采样板全换，需原厂 SI 改造包与全套固件重下，不是现场换件级，算系统改造。
- （CEX2-BUS）→ 同板但 GFD233A 通讯子板版本差一代：⚠️ 板卡可插，但 S100 网报“Node Mismatch”，必须让供应商保证 GFD233A 与 PCD235 固件配对，或现场用 CMT 刷子板固件。
硬件不兼容
- → PM864/PM865（AC800M CPU）：❌ 虽同属 ABB 但总线、供电、机笼全异，PCD235 跑 S100 励磁专用总线，PM864 跑 CEX-BUS 通用 PLC 背板，强插不进 PBA 槽。
- → PCD231（CCI 外挂通讯板）：❌ 角色不同，PCD231 是 CIO 外挂通讯处理器，不能替主控。
