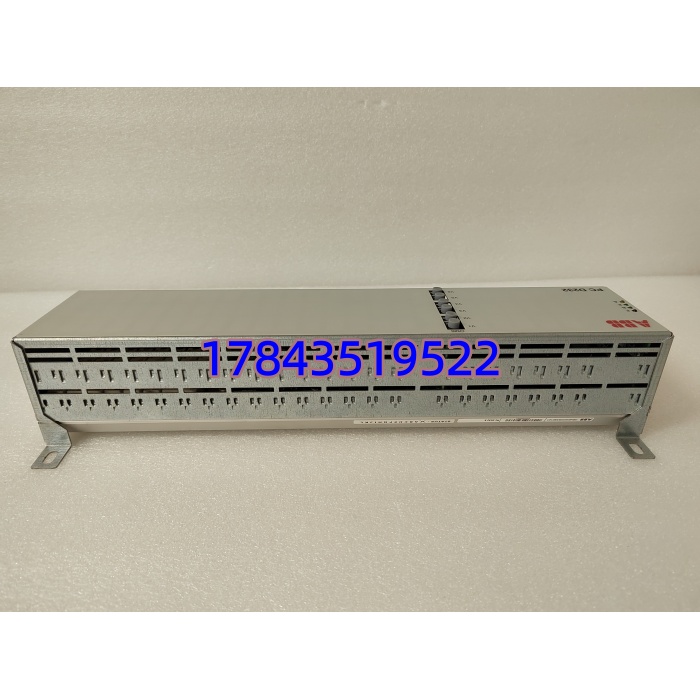

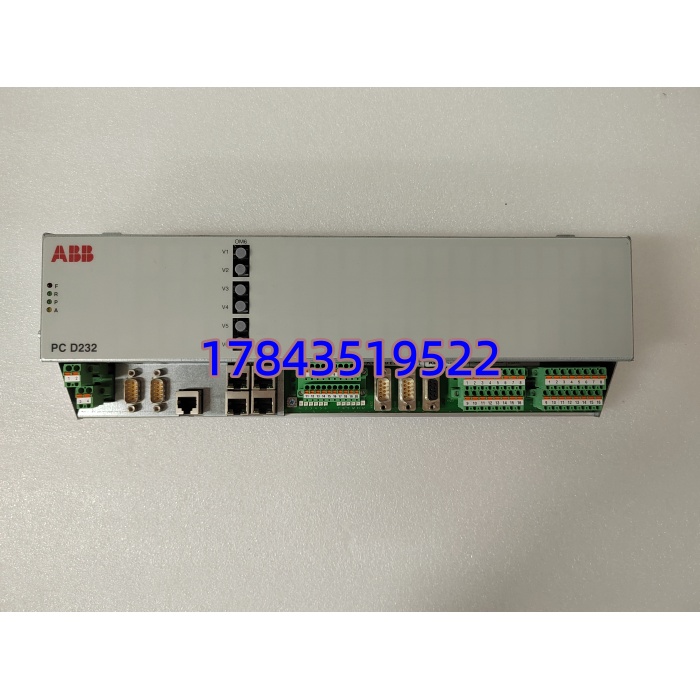

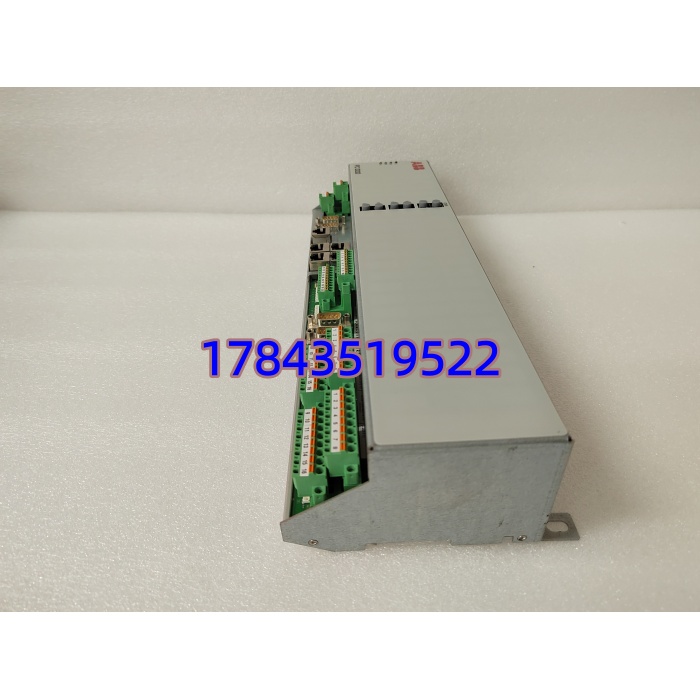

ABB PCD232A 3BHE022293R01 | AC 800PEC 脉冲编码触发板

描述

产品详情

· 型号：PCD232A

· 品牌：ABB

· 系列：AC 800PEC 配套 PCD230 系列阀控/脉冲分配板（用于 HVDC 换流阀、大型同步机励磁、中压直流传动）

规格参数

• 完整物料号：3BHE022293R01（PCD232A 电路板组件）
• 功能定位：Pulse Coding and Distribution Board — 桥臂/阀组触发脉冲编码、光/电分配及阀状态回采
• 配套控制器：ABB AC 800PEC（PM8xx PEC CPU + CEX 总线或专用阀控背板）
• 触发脉冲接口：多路光纤输出（或电气脉冲，依具体硬件版本——HVDC 版通常为 ST/FC 光纤触发往 VBE）
• 回报/监测输入：阀端导通反馈、RC 阻尼状态、光纤断线检测（依系统配置）
• 背板连接：通过 AC 800PEC 阀控背板或 PCD 机架接收 α 角/β 角及 Blocking 指令
• 隔离方式：触发通道与逻辑侧光电隔离 ≥ 2.5kV（脉冲变压器或光纤耦合）
• 工作温度：-25℃ ～ +70℃（工业宽温，部分资料标 0~60℃ 控制室版，以实物铭牌为准）
• 存储温度：-40℃ ～ +85℃
• 供电：通过背板 ±15V / +5V 或独立 DC 24V（依版本，通常来自 PCD 机架电源模块）
• 前面板/板载指示：Run / Err / Pulse Active LED，部分版本有 Test Point
• 防护：三防漆 Conformal Coating（适用于换流站阀厅附近高湿/盐雾环境）
• 固件/CPLD：板载可编程逻辑，版本需与 AC 800PEC 控制器 Firmware 匹配
• 物理尺寸：标准 Eurocard（依 PCD 机架，通常 3U 或 6U 高度）
• 认证：IEC 61000-4 EMC，CE，部分具 KEMA/Type Test（HVDC 项目文件可查）
• MTBF：需核对项目 FAT 报告（典型 HVDC 阀控电子 MTBF > 数万小时）

产品介绍

PCD232A（3BHE022293R01）是 ABB AC 800PEC 大功率传动与 HVDC 应用中专用的阀触发脉冲编码分配板。它不直接做 PID 运算——那是 PEC CPU 的活——而是把控制器算出的晶闸管触发角 α 转换成精准的光纤或电气触发脉冲，分配给各个阀臂/桥臂的阀基电子设备（VBE/Gate Unit），同时采集阀端反馈确认”触发成功”或报”脉冲丢失/光纤断”。

坦白讲，这板子在柜子里平时没人注意，一旦出问题就是换流阀或励磁桥报”Pulse Loss”导致系统闭锁(Blocking)，非停不可。新项目已逐步用 PCD235 等后续版本，但大量在运 HVDC 背靠背、静止无功补偿器(SVC)及大型机组励磁仍用 PCD232A。替换时必须核对 CPLD/FW 版本与现网 PEC 控制器兼容，乱插可能报”Hardware Version Mismatch”锁死阀控。有一点要注意：这卡通常带光纤接口，清洁端面是基本功——现场半数”脉冲丢失”是我见过的光纤头脏而非板子坏。

应用场景与行业案例

我在现场遇到最惊险的：某 ±500kV 背靠背换流站，B 相阀组突然报多桥臂 Pulse Loss，系统自动 Blocking 降功率。查到最后是 PCD232A 上一片 CPLD 温度漂移导致特定光纤通道时序偏移——板子本身没全坏，但触发不一致足够让阀控保护动作。这种模块挂了直接锁阀，没有”降级运行”一说。

典型应用：

• HVDC 换流站阀基接口：连接 AC 800PEC 与 Thyristor Valve Electronics，分配 12/24 脉波触发脉冲并回采阀状态，非它不可（通用 DI/DO 做不到 ns 级触发同步）。
• 大型同步发电机静态励磁(Static Exciter)：ABB UNITROL® 配套 PEC 系统用 PCD 系列发可控硅触发，要求 <1µs 脉宽重复性与温度稳定性。
• SVC（静止无功补偿器）TCR 阀触发：控制晶闸管投切电抗器组，需与系统电压过零同步。
• 中压直流传动 / 电解铝整流：多相整流桥触发脉冲分配，需抗强磁场干扰。

真实案例：

西南某 HVDC 背靠背工程，运行第 8 年，年度检修发现 #2 阀组 PCD232A 自检偶尔报”CPLD Config Checksum Warning”（未闭锁但预警）。申请停机窗口更换为测好备件（同 3BHE022293R01，核对 CPLD rev 匹配）。拆旧板放大镜看光纤座轻微裂纹——可能是历次拔插微损伤累积。换新后阀触发监测全部 OK，未再出现脉冲丢失告警。阀控专工说：”这卡不坏则已，一坏全站 Blocking，必须常备。” 说实话，这种板子采购时别光看型号——CPLD 版本、涂层批次都得对齐，不然插上进不去 Active 状态。
