产品详情

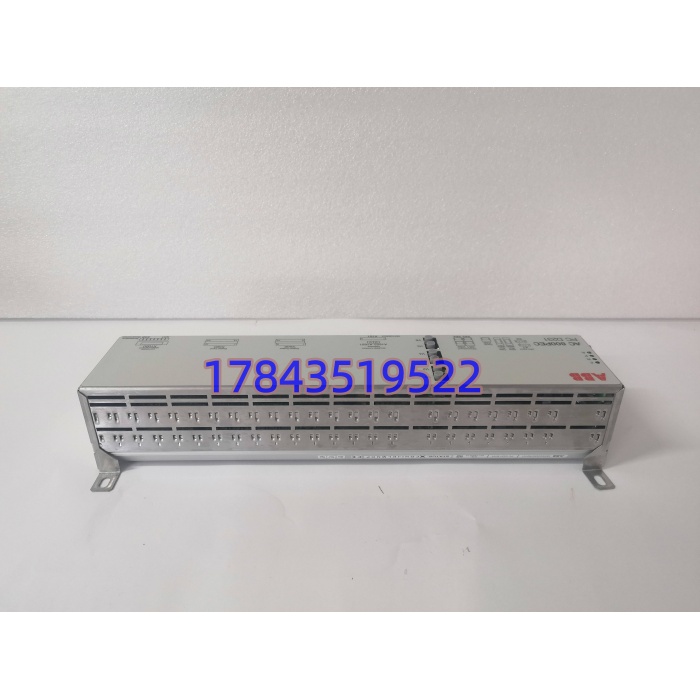

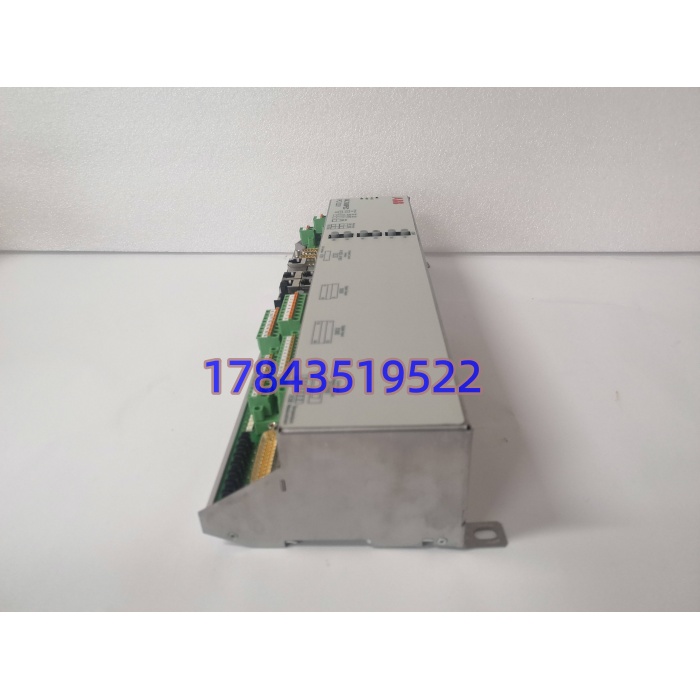

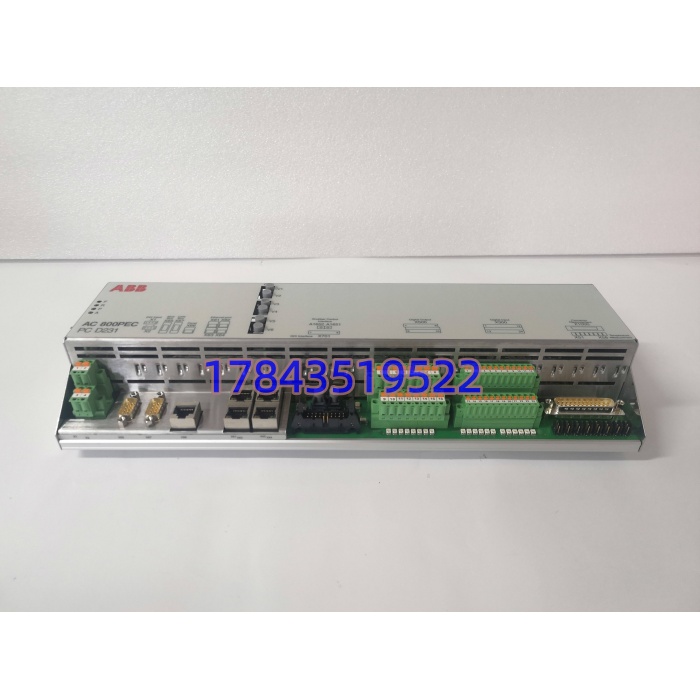

· 型号：PCD231B101（3BHE025541R0101）
· 品牌：ABB
· 系列：UNITROL 5000 / 6000 静态励磁系统（PEC80 架构）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 角色定位 | CCI（Converter Control Interface）整流桥控制接口板 | 配 PCD235 主控、PCD244 I/O 同柜服役 |
| 供电 | 24VDC（18–32VDC），双路冗余可选，典型 300mA–8W | 背板/柜内控制电源，非功率侧 |
| 同步输入 | 三相 100V AC 机端 PT 同步，触发角精度 ±0.5° | 锁相决定脉冲相位 |
| 脉冲输出 | 6 路隔离触发脉冲，驱三相全控桥 6 晶闸管 | 关断/开通时序由 PCD235 AVR 算完下发 |
| 模拟输入 | 4 路 4–20mA / ±10V（励磁电流、机端电压、温度等），精度 ±0.1% | AI 不是主打，主打脉冲 |
| 数字输入 | 8 路 24VDC 干接点（快熔、风机、桥臂故障、柜门联锁） | 收整流柜硬状态 |
| 数字输出 | 4 路 24VDC/5A（报警、风机启停、灭磁辅助、故障闭锁） | 直接切硬回路 |
| 通信 | 以太网 10/100 Modbus TCP + RS485 Modbus RTU + Profibus DP-V1 | 上挂 800xA/DCS |
| 控制周期 | 100μs – 10ms（FPGA 辅助处理） | 电压阶跃响应 <10ms |
| 隔离 | 脉冲/总线/逻辑 500–1500V AC 级隔离 | 防地环路 |
| 安装 | UNITROL 励磁柜专用插槽（非 35mm DIN 轨），支持热备切换 <100ms | 1:1 冗余可选 |
| 尺寸重量 | 约 373×73.5×142 mm，1.43 kg（不同资料视罩壳版本有差异） | 以原厂 COC 为准 |
| 温度 | -25~+70℃ 工作（部分资料 -40~+75℃） | 存储 -40~+85℃ |
| 认证 | CE / UL / IEC 61508 SIL2 | 以原厂 COC 为准 |
| 生命周期 | 原厂仍可例外订但转 Long Lead（部分区域 12–24 周）；存量需求几乎全来自老机组维护备件 | 国内多 NOS/拆机测好 |
产品介绍
（F 历史生命周期验证切入）PCD231B101 在 UNITROL 6000 柜里属于”上不像 PCD235 那样跑 AVR 主循环，下不像 PDD205 那样只切继电器”的中间层——PCD235 算完电压偏差给出触发角，PCD231B101 负责把这个数变成 6 路带电气隔离的脉冲，顺着脉冲变压器打进三相全控桥的晶闸管门极；同时整流柜里快熔断了、风机停了、桥臂过热了，这些硬信号先汇总到它再回 PCD235 做闭锁。某个 2016 年投运的水电厂项目里碰过：PCD235 报”Pulse Suppressed”但自身诊断全绿，查到最后是 PCD231B101 上那颗同步电压运放温漂，触发角基准偏了 0.8°，满载时励磁电流纹波直接从 0.5% 跳到 3%，无功调节开始抖。这种板子不常坏，但坏了的表现是”主控制器没故障、励磁却在偷偷劣化”，比直接跳机更坑。
严格来说，PCD231B101（3BHE025541R0101）是 PCD231B 的 B101 硬件版本，配套固件必须和同柜 的 AVR 软件版本在兼容矩阵内；网上把它写成”PCD231 主控 CPU 卡”或”带图形屏的操作面板”都不准——它带 LED 自检但不带 HMI，带以太网但不跑 AVR 主循环。从 TCO 看，单块 NOS 件两三万，比起一次失磁保护误动跳机（按 300MW 机组日损电量近似六位数）简直可以忽略，A 类冷备 1 件/机组（双 CCI 冗余柜再+1 件周转）是标配。ABB 对 UNITROL 6000 平台没宣布硬 EOL，但 B101 这版硬件订货走 Long Lead，新项目推 PEC800 架构，老机组再跑 15 年靠的就是这几块 CCI 续命。
应用场景与库存策略
CCI 板失效最阴险：不是”励磁柜红 Fault”，而是触发角悄悄偏、脉冲对称度劣化、无功调节低频振荡，运行部以为是电网扰动，最后电气专工翻录波才发现同步相位歪了。原厂交期拉长后，拆机件的同步运放批次和 EEPROM 里校准常数是否和原柜一致，是换上后活多久的关键。
- 火电/水电同步机 UNITROL 6000 主励磁（双 CCI 冗余）→ 非它不可（脉冲时序绑死 PCD231B101 硬件版本，换 PCD230 老卡或 PEC800 新卡要重做触发映射）→ ABC 分 A 类，单机组备 1 件未上电冷备+区域库 1 件周转。
- 燃气轮机发电机静态励磁（启停频繁、强励冲击大）→ 建议供应商寄售 1 件，业主不占资金。
- 冶金大同步电机励磁（轧机/空分压缩机）→ 备件到货必须做三相同步输入注入+6 路脉冲相位对称测试（示波器看 60°间隔误差 <±0.5°），别信”LED 绿即好”。
- 同厂多机组同源 → 与早期 PCD231A/无后缀 B 不能混插同柜（ 报 CCI Mismatch）→ 备件 BOM 锁死”3BHE025541R0101 + 同柜 固件 Rev”，禁止只写 PCD231。
- 出口 EPC（含 IEC 61508 SIL2 文档链）→ 必须带原厂 COC 与校准标贴 → 拆机件过不了 FAT，LTB 没赶上的走 ABB 励磁服务再认证。
真实案例：2022 年西南某径流式水电厂，#2 机励磁电流夜间出现 2Hz 低频摆动，PSS 投入无效。 主控诊断无 Fault，Unitrol 操作面板看 AVR 参数都正常。库存系统写”UNITROL 备件 1 件”——翻出来是 PCD244（I/O 板），插 CCI 槽长度不对卡不住。紧急从成都调 3BHE025541R0101 拆机测好件，报价原厂 Long Lead 前期 3.0 倍，到货先断 24VDC 控制电+等电容放电，换上后注入三相 100V 同步、示波器抓 6 路脉冲 60°间隔误差 0.3°，带空载励磁升压到 10kV 机端无摆动才并列。反思：冷备件台账写”UNITROL 板卡”等于埋雷，必须锁” 3BHE025541R0101 + 同柜 AVR 固件版本 + 原厂同步校准标贴影印 + 换板后脉冲对称测试 SOP”，并把”低频无功摆动先查 CCI 同步运放”写进故障树。
