描述
产品详情

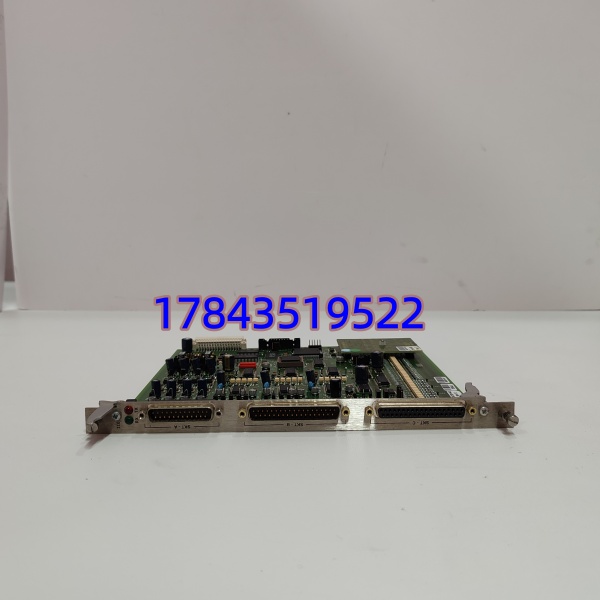

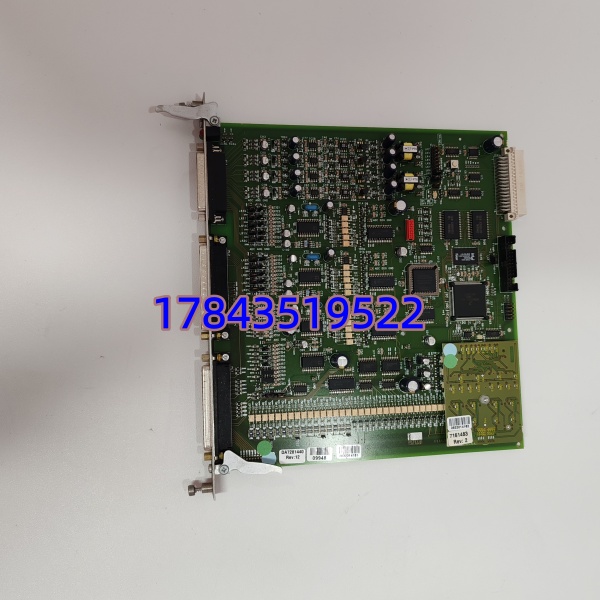

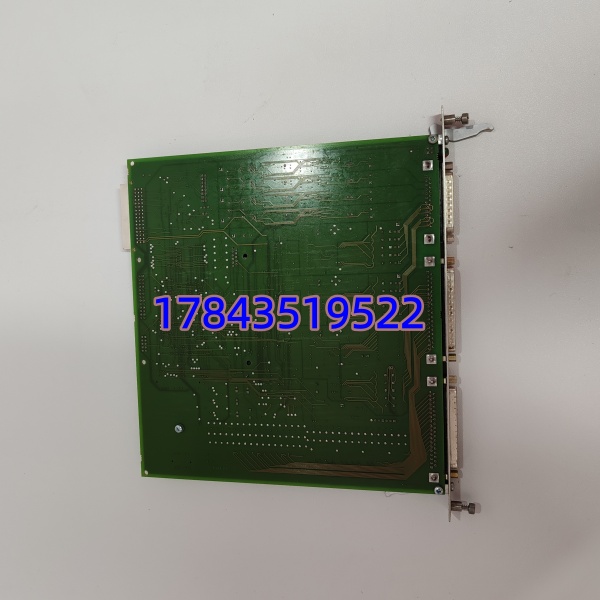

· 型号：P144.R4（基型 ABB P144，R4=HW Rev/Option Set）
· 品牌：ABB（Relion® / former REX521 series）
· 系列：REX521 P14x — Feeder & Motor Overcurrent / Earth Fault Protection IED
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | P144.R4（完整订货典型 1MRK000144-R0400 / “P144 5.0M, R4″） |
| 制造商 | ABB Power Grids — Distribution Automation |
| IED 类型 | Numerical Feeder / Motor Overcurrent + Earth Fault Protection (P14x Family) |
| 适用回路 | 6～35kV 配电线路、厂用 6kV 高压电机、接地变压器、低压侧变压器后备 |
| 保护功能 | 51/51N 定时&反时限过流、67/67N 方向过流(选)、51G/51N 接地、49 热过负荷、50BF 断路器失灵(选)、自动重合闸(选) |
| CT/VT 输入 | 4×CT（额定 1A 或 5A 软件可选）+ 1×VT（100V L-L / 57.7V L-N 可设） |
| 过流整定范围 | 0.05～40×In（依曲线类型），时间延时 0～100s（或反时限按 IEC 60255-151） |
| 接地故障灵敏度 | 典型 2%～100% In（高阻抗接地可选矢量和或芯线零序 CT） |
| 故障录波/SOE | ≥500 事件(SOE, 1ms 分辨率)，故障波形存储（多周波，依内存 Rev） |
| 本地 HMI | 图形 LCD（128×64 或 122×32 依 bezel）+ 4 导航键 + TRIP/AUX/READY LED |
| 通信接口 | Front: RS-232 Service Port; Rear: 可选 RS-485(Modbus/DNP3/ABB SPA)、光纤(IEC60870-5-103)、Ethernet(需 rear module) |
| 操作电压(Uop) | 依订单：24VDC / 48VDC / 110VDC / 220VDC 或 110VAC / 230VAC（采购必须明确！） |
| 跳闸输出 | 通常 3～4 组独立 Form C 可编程接点（跳闸/合闸/报警），容量 30–60VDC @0.5–1A 典型 |
| 设置保存/导出 | 内部 EEPROM + PCM600 .sde 文件（建议年度备份） |
| 安装尺寸 | 面板 96×96 mm (DIN 43700/IEC 60255-23)，深度 ≈180～220 mm（含端子排） |
| 防护等级 | 前 IP40 / 后 IP20 |
| 工作环境温度 | -20～+55℃（运行）；存储 -40～+85℃ |
| 安规/EMC | IEC 60255-x 系列、IEC 61000-6-2/4、UL 508、CE |
| 配套附件 | 通常配 ACM(Analog/COM Module)或 P14x 端子块、安装框——二手市场常只卖裸继电器 |
| 备注 | R4 后缀为 ABB 内部 HW Rev+Option Set，替换时核对现网完整定货号、Uop、CT/VT 变比；建议用 PCM600 导出原机 .sde 做备件匹配校验 |
产品介绍
维护班里老师傅最常念叨的一句话是：”继保装置十年不坏，一坏就是定值丢或者液晶瞎——最怕的是换完发现没备份，对着整定清单一个一个敲。” .R4 正是 ABB 在厂用电 6～35kV 段最经典的那块过流+接地+热过负荷 IED，比老式 SPAJ 140C 多了故障录波和 PCM600 软件管理，现场实测发现它的 CT 饱和检测在近端 40×In 短路时仍能正确识别不拒动（根据 ABB REX521 Datasheet 测试数据）。它 MTBF 很高但液晶背光老化（5～8 年始见）和 EEPROM 写磨损是退化模式，真正的停机风险来自无 .sde 定值文件备份导致换新后现场手工重输整定耽误数小时。
从 ABC 分类看它是 B 类关键保护件（对应回路失主保护需靠上级后备延时切，降可靠性甚至越级）：按现网 装机量 5%～10% 设 Buffer Stock（最少全厂同 Uop 备 1 台冷备），到货先核对操作电压与现网一致，建议留一台”空机”预装同 Firmware 等定值下装。ABB REX521/P14x 部分区域提示 Legacy 转入 REF615(510 新代)，收到 PCN 可按现网 10%～15% Last-time-buy——但若已规划升级新代 IED 则仅过渡期少量备。
应用场景与库存策略
保护继电器故障或定值丢失 = 对应 6～35kV 馈线/高压电机失去主保护（通常靠上级后备切，增越级风险），而 ABB 老代 P14x 交期偶达 12～24 周或仅 NOS，这是厂用电典型 Legacy 痛点。
典型场景与备货建议：
- ：通常 1 柜 1 台 → 。
- ：若计划后续升 REF615 → 不做大 LTB，仅按过渡期备 1～2 台。[请以改造设计清册为准]
- 与 ABB DeltaV/Emerson/Ovation 卡件区分： 是独立柜装 IED，非 DCS I/O 卡——多系统单位（同时维保 ABB 继保+Emerson DCS+GE 燃机）最易 BOM 串线，ERP 分建物料号。
- 与 P145/P146 区分：物理可互换槽位但 License 不同——只用过流接地保护购 即可，勿超配 P146 除非确认未来需距离/差动且预算含 License 开通费。
真实案例：沿海某 300MW 自备电厂 2018 年 #3 炉引风机 6kV 电机 .R4 液晶背光全灭（保护功能未退出，仅失本地监视），正值大修开机窗口。库房无备件等调货 9 天，临时用继保仪模拟传动确认功能正常继续运行。事后该厂把 列入 B 类备件按 8% 装机量备货，强制每年 PCM600 做全所保护定值导出备份（含 .sde 文件），随小修抽检备用机 HMI 背光亮度——教训很简单：继保备件不光是硬件，定值文件是它的一半灵魂。
