产品详情

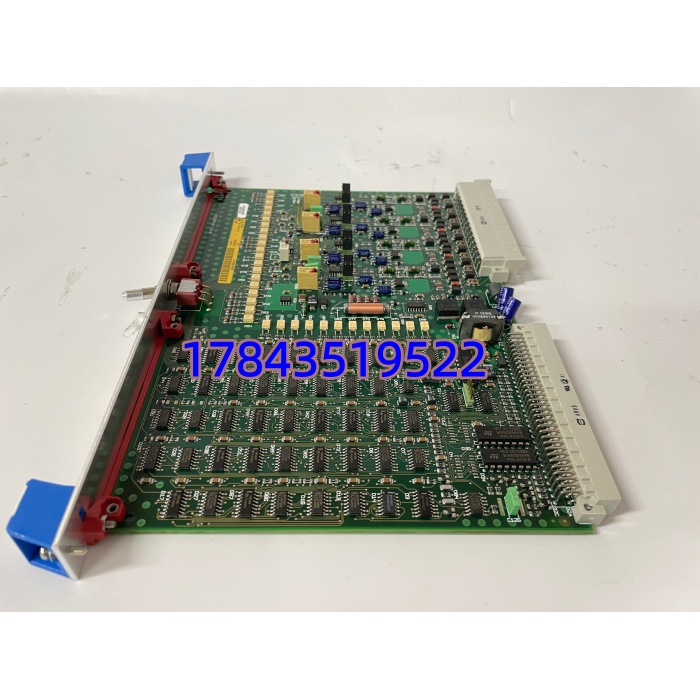

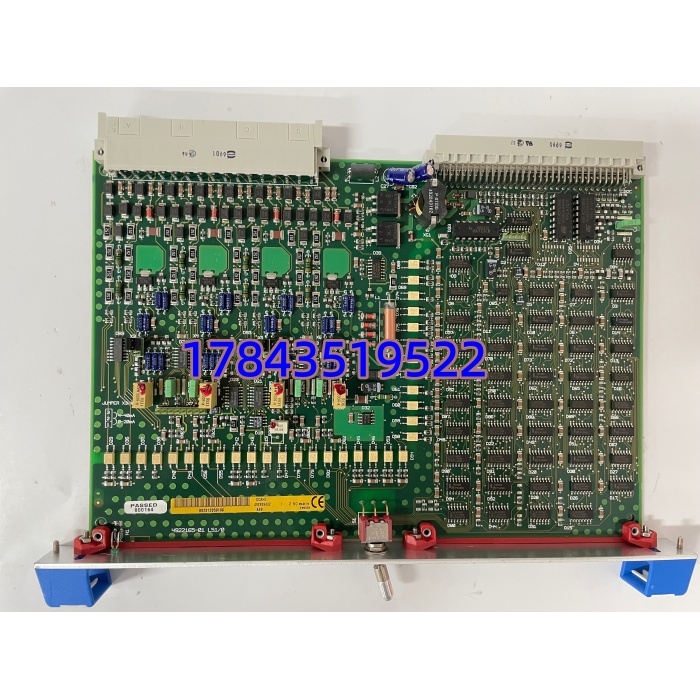

· 型号：OCAHG 492838402（ABB Symphony / Procontrol P13 模拟量输出模块，800164 为版本/固件标识）
· 品牌：ABB
· 系列：Symphony (原 Bailey INFI 90 / Network 90) — OCA 系列 Analog Output Module (HG 型，High Grade / HART capable)
规格参数
- 模块型号：OCAHG 492838402，部件参考 800164（版本/固件标识，同系有 OCAH、OCAL 等变体）
- 适用系统：ABB Symphony Plus / Symphony Enterprise (旧 Bailey INFI 90 / Procontrol P13)，插入 OCA I/O 基座或 BRC300/310 本地 I/O 机架
- 模块类型：模拟量输出（AO）子模块或一体卡——OCA HG 通常为 OCA 基座上插 HG 子模块（4 AO），或与 OCA 底板合成一体卡依具体订货结构
- 输出通道：典型 4 通道独立（部分文献 2/4/8 ch 依具体 OCA 变体，OCAHG 常规 4 ch）
- 输出信号：4–20 mA DC（也可组态 0–20 mA、0–10V 需核对版本，标准 AO 为电流）
- 输出负载能力：≤750 Ω @ 24V DC 外供（典型要求现场回路含 24V DC 供电串联负载）
- 分辨率：16 bit D/A
- 精度：≤ ±0.1% of Full Scale（典型 ±0.08%），常温参考
- 温漂：≤ ±50 ppm/℃（需核对原厂手册）
- 通道间隔离：通道与系统侧光电隔离（≥1500 V AC 测试），通道之间通常不隔离（共 AGND）
- HART：HG 后缀通常支持 HART 数字信号叠加（需确认该批次固件 800164 是否启用）
- 状态指示：前面板 LED — PWR / COM / CHx FAIL / CAL（依版本）
- 故障检测：开路检测（负载断线）、超量程告警、 watchdog 自诊断
- 背板供电：由 Symphony I/O 机架背板 +5V/+24V 供给（典型功耗 <3W）
- 工作温度：0～+60℃（部分宽温 -20～+70℃ 依版本）
- 存储温度：-40～+85℃
- 湿度：5%～95% RH（非凝露）
- 安装：插入 Symphony/Procontrol P13 I/O 机架 OCA 槽位或 OCA 基座，旋紧锁定
- 物理尺寸：约 标准 Symphony 单槽模块（高 133mm × 宽 34mm × 深 180mm 近似）
- 认证：CE、FM Class I Div 2、CSA（以铭牌为准）
- 生命周期：成熟/部分 EOL，市场有全新库存及测好拆机件
产品介绍
OCAHG 492838402 是 ABB Symphony/INFI 90 体系里带 HART 能力的模拟量输出卡（HG 级），把控制器运算出的模拟量设定值转成 4–20mA 驱动调节阀定位器、变频器给定或记录仪。它通常插在 OCA I/O 基座上（基座提供端子排和部分电源调理），和早期 INFI 90 的 AO 卡引脚及背板协议兼容——这对老电厂老改很重要，不用动机架。
坦白讲 Symphony 老系统 AO 卡故障率低，但运行 15 年以上会出现基准漂移导致阀门给定微偏（尤其 0% 附近），或 HART 调制芯片老化导致 AMS/现场设备管理软件读不到仪表。换板不需重下组态（配置在 NCI/NCO 参数里存控制器），插好自动同步。有一点要注意：OCAHG 与 OCAH（非 HART）、OCAL（低精度）外形一样但固件不同，混插可能 HART 不可用或精度降档——买前核对原柜 BOM 是否要求 “HG” 后缀。
应用场景与行业案例
痛点切入
我在电厂除氧给水系统遇过 Symphony 系统 AO 卡（OCA 系列老版）零位漂移，汽包给水调门冬天微开 2% 夏天漂到关死——查是 AO 卡内部 Vref 老化。校准（通过 Composer 做 Zero/Full Trim）能临时救，但老化严重建议直接换 OCAHG，新卡 HART 还能在线校验定位器。
典型场景
- 火电/核电辅助系统 — Symphony 控制给水调门、减温水、旁路阀 4–20mA 给定，HART 叠加做智能阀门诊断
- 炼油/石化装置 — INFI 90 遗留系统改造，直接沿用 OCAHG 兼容老机架，不需改端子接线
- 化工批量反应 — 配比控制中模拟量输出至质量流量计/调节器设定点，需 16bit 分辨率
- 纸浆造纸 — 多区段浓度/流量控制 AO 输出，OCAHG 隔离抗变频器共模干扰
- 水处理 — 加药泵冲程控制（4–20mA），断线检测防加药失控
真实案例
某 300MW 机组给水泵再循环调门，Symphony 系统 OCA 机架 Slot 3 的 AO 卡（原 OCAH 非 HART）故障——Composer 报”Analog Output Module Failure Ch2 Open Circuit Permanent”。库房有 OCAHG 492838402 800164（原计划升级 HART 备件）。断电松锁定拔出旧卡（注意基座弹簧）→插入 OCAHG→上电→约 10 秒 RUN 灯亮→Composer 在线确认槽位识别、通道值恢复→做 0%/50%/100% 阶跃验证阀门跟随正常，HART 经 AMS 读到定位器反馈。全程未改 NCI 参数。仪控主管说”换卡比调 PID 快”。
