产品详情

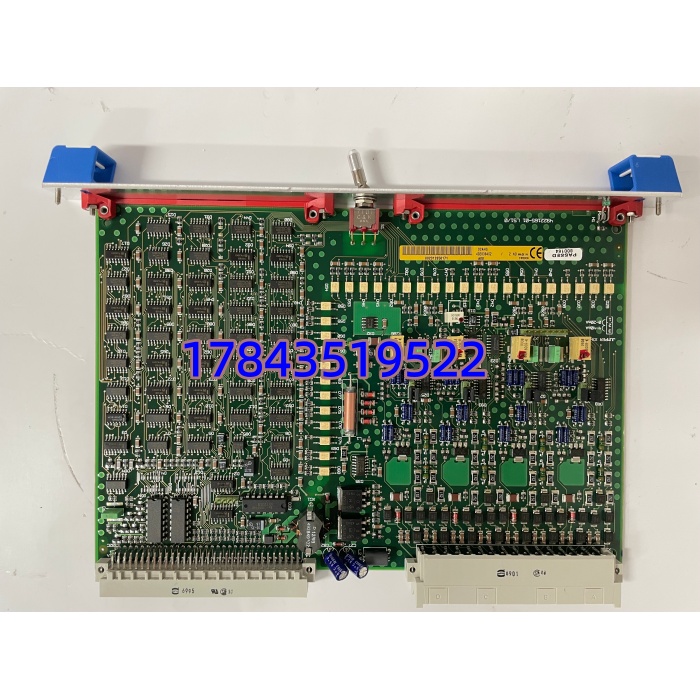

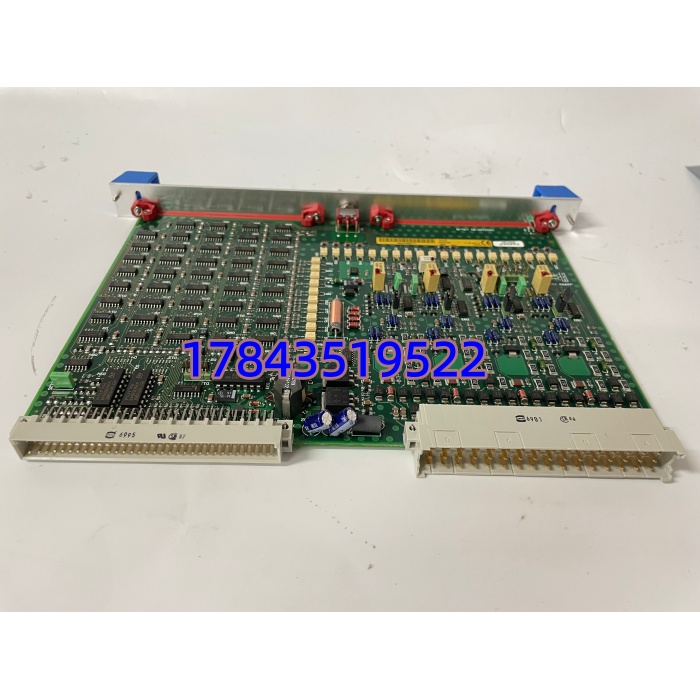

· 型号：OCAHG（ABB 物料 492838402）
· 品牌：ABB
· 系列：S800 / S900 I/O System — 模拟量现场接线端子板（Terminal Connection Unit）
规格参数
- ABB物料号：492838402（对应 OCAHG 系列模拟端子板，丝印常印 OCAHG REV xx）
- 制造商：ABB AB (Sweden / Finland)
- 产品类别：S800/S900 模拟量 I/O 现场端子板 — 连接现场 4–20mA / ±10V 信号至 S800 AI/AO 模块
- 适配模块例：SAI81（AI 8ch 4–20mA）、SAO81（AO 8ch 4–20mA）、SDI/SDO 用不同字母前缀（OCAIX / OCDIX 等不可混）
- 接线方式：螺丝端子（多数版本支持 0.2–2.5 mm² 硬/软线，部分弹压式）
- 通道配置：依版本 8ch 或 16ch 模拟信号 + 公共端 / 配电端（24V EXC 经板上电阻/熔丝给两线制变送器配电）
- 测试点：每通道上方设独立测试孔（可用万用表探针直测 mA 值，无需拆线）
- 配电元件：板上设变送器配电电阻（250Ω典型）及微型熔丝座（快熔 0.5–1A 依设计），部分版本外置配电端子
- 屏蔽处理：专用 SGND / SHIELD 端子条，推荐单端接地于柜内 DIN 轨 PE
- 电气隔离：现场侧↔模块侧 通过模块内光耦隔离，端子板本身为无源分配（隔离靠模块）
- 额定电压/电流：现场侧依模块额定（通常 ≤30V DC / ≤5A 总），配电熔丝限定
- 工作温度：-25℃ ~ +70℃（机柜内）
- 储存温度：-40℃ ~ +85℃
- 湿度：5% ~ 95% RH（非冷凝）
- 阻燃等级：壳体 UL94 V-0 工程塑料
- 安装方式：35mm DIN 导轨（通常紧邻 S800 底座或经预制电缆连接，依柜型）
- 尺寸/重量：约 多通道端子板尺寸（~130×110×45mm 参考）/ ≈0.3kg
- 认证：CE、cULus、DNV（船用部分版本）、RoHS
产品介绍
OCAHG（492838402）是 ABB S800/S900 系统里模拟量卡的”接线面孔”——S800 模拟量模块本体是电子卡，现场线不插模块而插这块端子板，板子通过扁平缆或排针连回模块。它提供螺丝端子、变送器配电电阻/熔丝、测试孔和屏蔽地排，让仪表工不用拆线就能用表笔量 4–20mA 活值。
和通用端子排不同，OCAHG 通道排列与 AI/AO 点一一对应，测试孔位置经 ABB 标定时已匹配通道序号，现场查错快很多。有一点要注意：模拟量和数字量端子板字母前缀不同（OCAHG 模拟 / OCDIX 数字 / OCAOX AO专用等），混用物理插不上但别买错——买前核对旧板完整丝印含 REV。
应用场景与行业案例
痛点切入
巡检发现某废水站 AI 通道偶读 22.7mA（超量程），拆线量变送器输出正常 12mA——原来是老 OCAHG 板上配电熔丝座簧片氧化导致回路电阻变大、叠加干扰。换整块端子板（保留线序）后读数回归正常。这种无源接触故障最烦人，板子便宜但排查耗时。
典型场景
- — AI 接 4–20mA 变送器（两线制经板上配电电阻），AO 接调节阀/电气转换器，OCAHG 提供标准测试孔方便回路校验
- 食品/制药批记录系统 — 利用测试孔在不拆线情况下做回路精度核查，满足 GMP 校准记录要求
- — 原号 OCAHG 492838402 原位替换，线序不动，几分钟恢复
- 新建项目 I/O 柜预接线 — 先装 OCAHG 打线，模块后插，加快现场调试
真实案例
华东某污水厂提标改造，AC 800M + AI 采集进水 pH/DO/MLSS 共 24 点。投运三月后 DO 通道数值漂移±15%。仪表工换变送器、查屏蔽接地无果，我让开柜看 OCAHG——老板（投用 14 年）测试孔周围有轻微电解液渗漏痕迹（原安装时酸溅入未清），配电电阻轻微漏电。库房取新 492838402 OCAHG，标记线序→拔出旧→按序压入→ 模块插回，DO 读数稳定在 4.02mA（对应 2.0mg/L）。班长说：”早该换，省得每周校一遍。”
