描述
产品详情

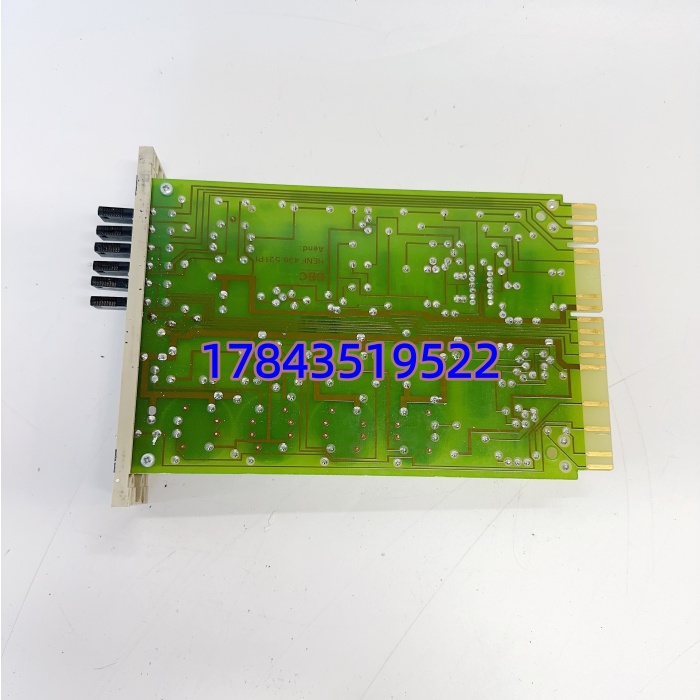

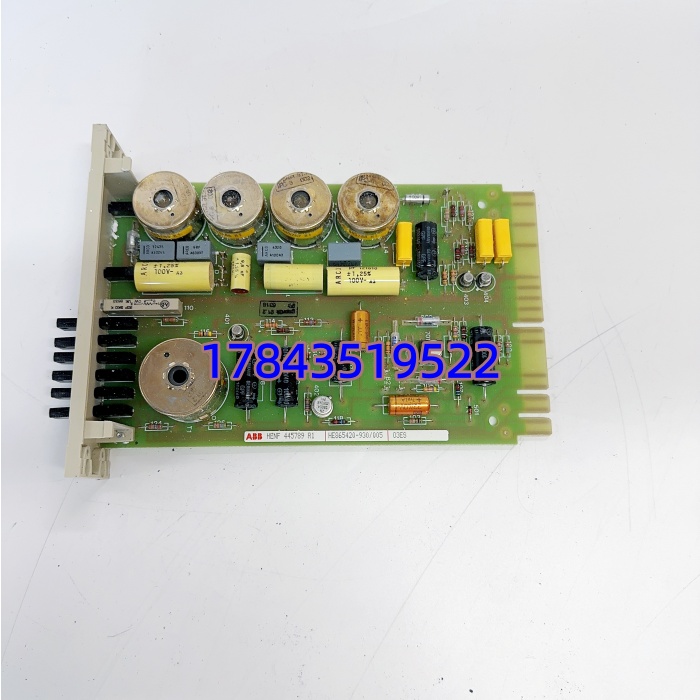

· 型号：O3ES HENF445789R1
· 品牌：ABB
· 系列：O3ES 系列安全模拟量输出模块，用于 AC 800M High Integrity / System 800xA Safety
规格参数
- 产品类型：SIL3 安全模拟量输出模块（Safety Analog Output Module, SAO）
- 适用系统：ABB AC 800M High Integrity (PM865/PM891 HI CPU) + System 800xA Safety
- 输出通道：2 路独立 4–20mA（或 0–20mA 可配置），各通道独立 D/A 转换器及监测回路
- 安全认证：IEC 61508SIL3、EN 62061SIL3、ISO 13849PL e
- 负载能力：最大 750 Ω（@24VDC 背板供电），建议现场实测回路阻抗
- 输出精度：典型 ±0.1% of span（25℃）
- 分辨率：16 bit D/A
- 诊断功能：输出开路检测、短路检测、负载超限报警、内部参考源自检（诊断覆盖率 >95%）
- HART：兼容 HART 信号直通（需系统配置支持及现场设备 HART 调制解调）
- 供电：由 AC 800M HI I/O 机架背板 +24VDC 冗余供电
- 安装要求：须配 TB852（标准）或 TB807（本安）端子基座，插入 HI 机架槽位
- 工作温度：−20 ℃ ～ +70 ℃
- 存储温度：−40 ℃ ～ +85 ℃
- 湿度：5%–95% RH 非凝露
- 防护等级：IP20（柜内安装）
- 尺寸（模块本体）：约 45 × 135 × 110 mm（W×H×D）
- 需核对/以原厂手册为准：固件版本兼容性（Control Builder Safety 版本匹配）、是否需 FSOE 组态
产品介绍
O3ES HENF445789R1 是 ABB AC 800M HI 安全架构里的双通道 SIL3 模拟量输出模块。和普通的 AO810 不一样——它每路有独立 D/A、驱动和反馈监测，CPU 通过安全协议校验输出数据的完整性，检测到漂移、开路或短路会按安全状态处理（通常切降级值或触发 SIF）。典型用途是安全相关连续控制：燃烧器管理系统的燃气/油比例阀定位、ESD 系统的紧急节流阀开度给定、反应釜安全排放阀渐进关闭。
有一点要注意：这模块只能用于 AC 800M High Integrity 机架，普通 AC 800M 标准机架（非 HI）不认它且物理上基座也不同（TB852 vs TB810）。换件前确认你系统里跑的是 System 800xA Safety 且有对应的 Safety Application 下装过。新项目 ABB 主推 PM891 HI + O3ES 系列，这型号仍在产但交期偶有波动，老线保产建议留冷备。
应用场景与行业案例
痛点切入
我在现场遇过化工厂裂解装置 BMS 系统，燃料气调节阀靠 O3ES 给 4–20mA 定位。某次年检做在线证明测试发现通道 2 报”Output Deviation”—比对 D/A 指令值和回馈采样超差 1.8%，确认模块内部基准微漂。因为是 SIL3 回路不能将就，原型号替换后重做证明测试 PASS。若贸然换普通 AO810 过不了 SIL 验证审计，这就是安监找麻烦的点。
典型场景
- 炼化/化工——Burner Management System (BMS) 燃气/油比例调节阀 SIL3 连续定位控制，非安全 AO 不能通过 SIL 验证
- 油气——ESD 系统紧急节流阀（SDV 带定位器）安全开度给定，需回路诊断确认输出有效性
- 电力——锅炉燃料阀安全调节、汽机旁路阀 SIL3 模拟给定（配合 Turbine Protection）
- 制药——高危反应釜夹套冷却剂调节阀，需 SIL3 认证 AO + 回路监测防卡死
真实案例
某炼厂加氢裂化装置 BMS，夜班 DCS 事件日志出现反复”O3ES Ch1 Output Fault — recovered”。白班查是现场接线箱端子微氧化导致瞬间开路，模块正确进入预设安全值（降级至 0mA / 关阀位）后自恢复。但 SIL 管理要求故障频次调查，打开机柜发现 HENF445789R1 前面板 ERR LED 微闪历史——决定预防性更换。库房有原型号，断电拔旧（记录槽位号）→插新→上电→System 800xA Safety 自动识别→下载 Safety Application 参数→做在线证明测试（4mA/20mA 点 + 开路注入）→PASS。全程未停主工艺，只短时闭锁该 SIF 测试窗口。老师傅说：安全模块就得这么换，别图省事跳过证明测试。
