描述

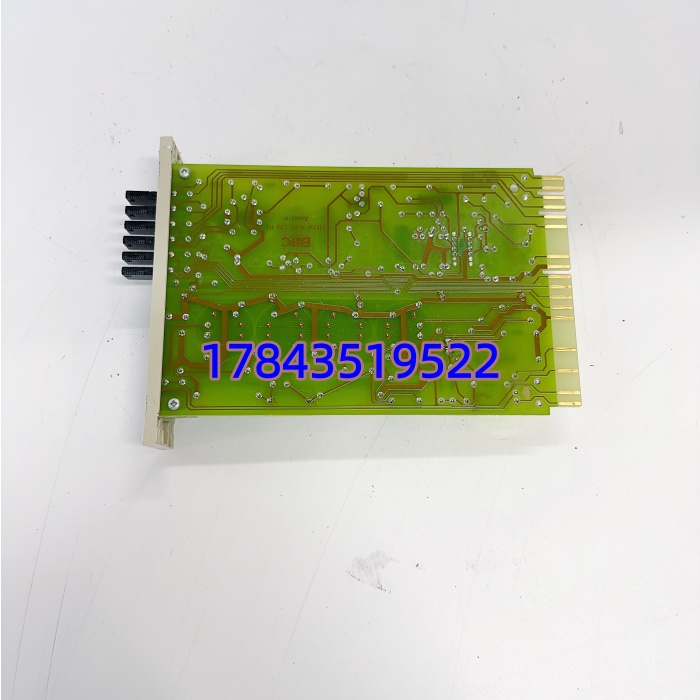

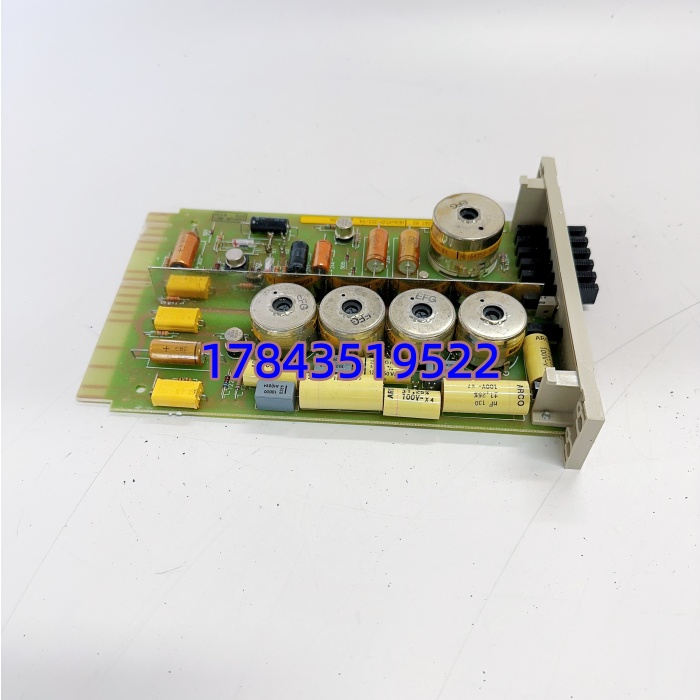

产品详情
· 型号：O3EHa（HENF315087R2）
· 品牌：ABB
· 系列：S800 I/O High Integrity — AC 800M Safety / System 800xA Safety
规格参数
- 模块全称：S800 High Integrity Digital Output Module — Relay Type (O3EHa)
- 安全认证：IEC 61508SIL 3，EN ISO 13849-1Cat. 4 PL e，TÜV 型式认证（以原厂证书为准）
- 输出通道数：4 通道，每通道由 2 只 Force-Guided（强制导向）继电器串联实现高诊断覆盖率
- 继电器类型：Form C（SPDT）强制导向触点，机械联动保证 NO/NC 不同时闭合（防触点熔焊隐瞒）
- 现场侧额定负载：阻性负载最大 2 A @ 250 V AC / 125 V DC（具体依接线图，感性负载需降额）
- 最小切换负载：典型 10 mA @ 5 V DC（建议不低于此值以免氧化膜积累）
- 线圈供电：由模块内部 24 V DC 背板电源驱动，现场负载电源独立（可 AC 或 DC，依端子单元）
- 诊断功能：线圈开路/短路检测、触点粘连监测（通过辅助回馈触点）、周期自检（诊断覆盖率 > 99%）
- 响应时间（ON→OFF / OFF→ON）：典型 10~15 ms（继电器机械动作），需核对具体负载条件
- 端子单元兼容：配 S800 HI 端子单元 TB807（或 TB852 带熔断），不可与标准 S800（TB810 等）混用
- 背板接口：专有 S800 HI 总线连接器，仅插入 HI 机架（SD821-HI 电源+HI 底座），插标准 S800 机架不被识别
- 状态指示：前面板每通道 LED（Output Active / Fault），模块 STATUS / DIAG LED
- 工作环境：-20 ~ +60°C，5%~95% RH 非凝露；存储 -40 ~ +85°C
- MTBF：需核对 ABB Safety Manual，典型 HI 模块 > 100,000 h（依 FMEDA 报告）
- 物理尺寸：约 45 mm(W) × 102 mm(H) × 120 mm(D)，DIN 导轨安装
产品介绍
O3EHa 是 ABB AC 800M High Integrity 安全系统里专门管”最后一下”的模块——它不直接带大负载，而是通过两枚强制导向继电器串联控制现场跳闸线圈、ESD 切断阀电磁阀或事故报警器。和普通 DO810 最大的区别：每通道做周期性触点粘连检测和线圈完整性校验，SIL 3 架构要求单点故障不容忍，所以它走的是 1oo2 或 2oo3 结构（取决于安全功能设计），普通 Standard I/O 插不进 HI 机架。
坦白讲，这模块在炼化 ESD、汽轮机超速保护、锅炉 MFT 回路里是最后一道硬件防线。有一点要注意：O3EHa 必须配 HI 系列端子单元（TB807/TB852）并在 HI 机架运行，如果你柜子里是普通 标准机架（CI854 + TB810），买回去点不亮。二手市场翻新件多，重点查继电器动作次数——超百万次建议直接淘汰。
应用场景与行业案例
我在南方某炼化厂遇过一回：重整装置紧急泄压阀 ESD 联锁测试时，阀不动作。查下来不是逻辑问题，是早期普通继电器输出卡触点轻微粘连但无诊断，系统以为已断开实际上熔焊——若真发生事故这阀关不死就是大祸。后来改造全换 O3EHa + SM850 安全控制器，每次自检都能抓到触点退化趋势提前报警。
典型场景：
- 炼化/海上平台 ESD 系统：控制紧急切断阀（ESDV）电磁阀回路、火气系统（F&G）报警输出，要求 SIL 3 且可诊断触点状态。
- 火电/核电 汽轮机保护（ETS）：驱动 AST（危急遮断）电磁阀，O3EHa 双继电器串联 + 诊断确保拒动/误动概率压到 SIL 3 水平。
- 锅炉主燃料跳闸（MFT）回路：切断给粉机、排粉机、燃油快关阀的硬接线输出，独立于 DCS 软逻辑。
- 制药/化工 高危反应釜安全联锁：超温超压时切断加热与进料，需强制导向继电器防触点熔焊隐瞒。
真实案例：华东某 600MW 机组小修做 ETS 通道试验，O3EHa 上一通道 DIAG LED 闪红报”Contact Sticking Suspect”，以往老继电器卡这情况毫无提示。拆下测触点电阻 0.3Ω（看似正常），但自诊断捕捉到释放时辅助回馈触点时序偏移——说明一对触点已开始趋向熔焊。换块新 O3EHa 重做试验全绿。热工老哥说：”以前只知道继电器能用就不管，现在这卡提前仨月告诉我它快不行了，值这个价。”
