描述
产品详情

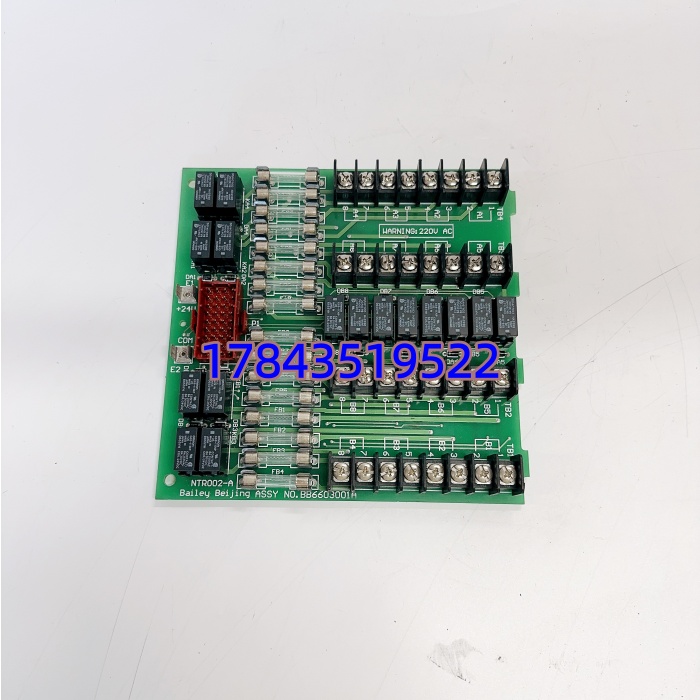

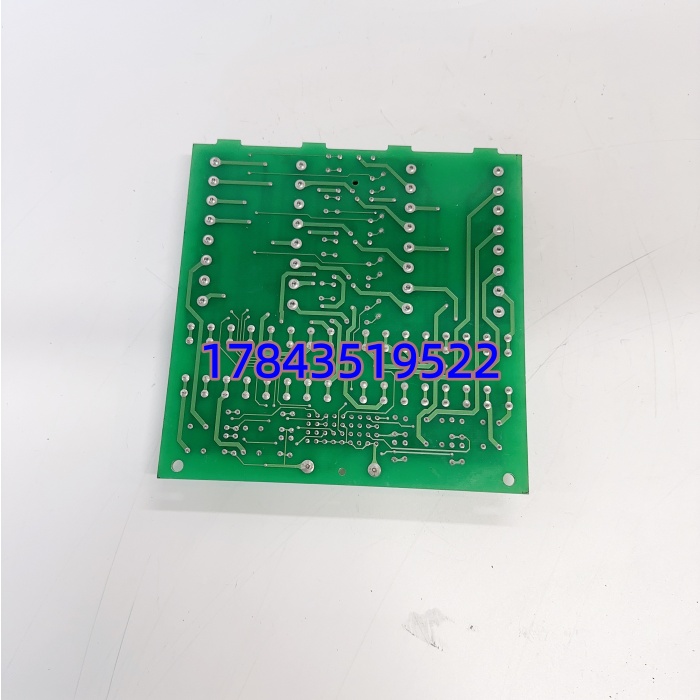

· 型号：NTR002-A
· 品牌：ABB
· 系列：Advant OCS / AC410 — S100 I/O System Terminating Module
规格参数
- 产品类型：S100 I/O 系统终端模块（Terminating / Connection Unit），用于 I/O 簇末端
- 适用系统：ABB Advant Controller 410 / Advant OCS 系配合 S100 系列 I/O 模块（如 SA611、SD621、SPASI 等前缀模块）
- 功能：提供 I/O 簇电气终端（含总线终端电阻/偏置电路）、现场接线引出端子、相邻 I/O 模块机械互锁/对齐
- 现场接线方式：螺钉端子排（Phoenix 兼容），支持 0.2–2.5 mm² 导线
- 内部元件：含 S100 总线终端电阻网络（典型 120Ω + 上拉/下拉依 S100 规范），不可省略
- 配套 I/O 模块槽位：安装在 S100 I/O 模块簇最右端或最左端（依柜内布局，参照 ABB 接线图）
- 供电：不由本模块独立提供，通过 背板从 I/O 电源模块取电
- 指示灯：无（纯无源终端板，少数批次带机械定位销）
- 隔离：与现场信号间隔离等级取决于配对 I/O 模块，本板无额外隔离变压器
- 工作温度：0℃ ~ +60℃（机柜内）
- 存储温度：-40℃ ~ +70℃
- 湿度：5%–95% RH（非凝露）
- 安装方式：标准 DIN 导轨或 专用机架插槽，与 I/O 模块并排锁紧
- 认证：CE、UL（依批次）
- PCB / 外壳标识：NTR002-A + REV 号（常见 REV-2 / REV-3）
产品介绍
NTR002-A 是 ABB I/O 系统里必须配的终端模块—— 的 I/O 模块簇（AI/AO/DI/DO）排成一列，首尾要用 NTR002-A 做电气终端（内含总线终端电阻和上拉/下拉）并提供现场电缆接线端子。它本身不是 I/O 卡，不带 ADC 也不跑程序，但如果少了它或终端电阻没生效， 总线通讯会不稳定甚至 I/O 簇报故障。
坦白讲，这东西现场最容易出的问题是”拆旧柜子清灰时顺手把终端模块也拔了忘记装回去”或”买二手 I/O 模块没带 NTR002-A”，结果 I/O 簇报”Module Missing”或通讯间歇掉线。换的时候注意：NTR002-A 有左右方向区分（部分柜子左端右端各一块，也有只用一块的），核对原柜图纸再装，端子定义不用改。
应用场景与行业案例
我在现场遇到过：某电厂化水车间 AC410 系统，改造后新增两组 DI 模块，供货商只发了 I/O 卡没给 ，调试验证 I/O 偶尔报”簇未就绪”——加上 并确认终端电阻接入（测总线两端约 120Ω），故障消失。
典型场景：
- ABB Advant AC410 老控制系统（电厂/造纸/冶金） — I/O 簇末端必配，非它不可因为内含 总线终端电阻网络，普通端子排替代会导致通讯异常。
- 化水/输煤程控系统改造 — 新增 DI/DO 模块扩容时需同步增补 。
- 老厂 MRO 备件替换 — 原终端模块端子氧化或机械卡扣断裂，单独采购更换恢复 I/O 簇完整性。
真实案例：北方某自备电厂化水程控，秋检发现 #3 I/O 柜两组 DI 簇随机报”Communication Error”，复位后能好一会儿又弹。查柜子发现右侧 被上次改造人员当”多余件”拆走短接过桥—— 总线无终端电阻。库房翻出一块 （REV-2，确认与柜内 版本兼容），断电插入 I/O 簇最右端、推紧机械锁扣，上电测总线 A-B 间电阻 118Ω（接近标称 120Ω），运行至今再未报过通讯错。仪控班长苦笑：”小零件，大问题。”
