描述
产品详情

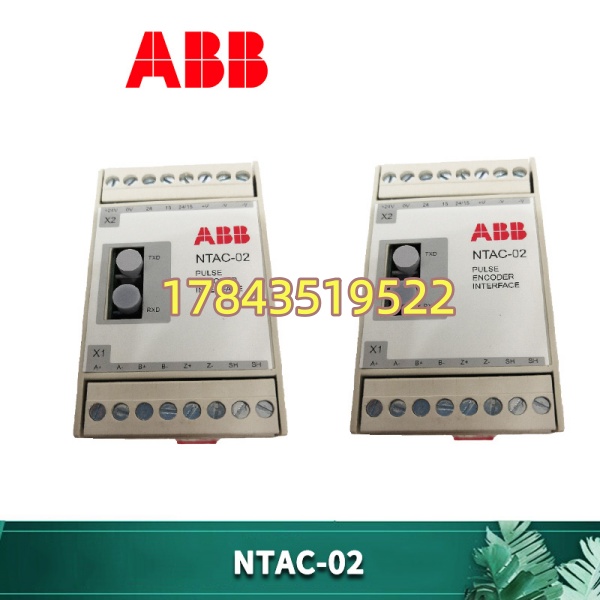

· 型号：NTAC-02（常见物料号 58976008，部分标 3BHE023784R1021）
· 品牌：ABB
· 系列：ACS600 / ACS800 传动系统 — NTAC Pulse Encoder Interface Module
规格参数
- 模块类型：脉冲编码器接口模块（Pulse Encoder Interface），用于 ACS600/ACS800 传动单元速度/位置闭环反馈

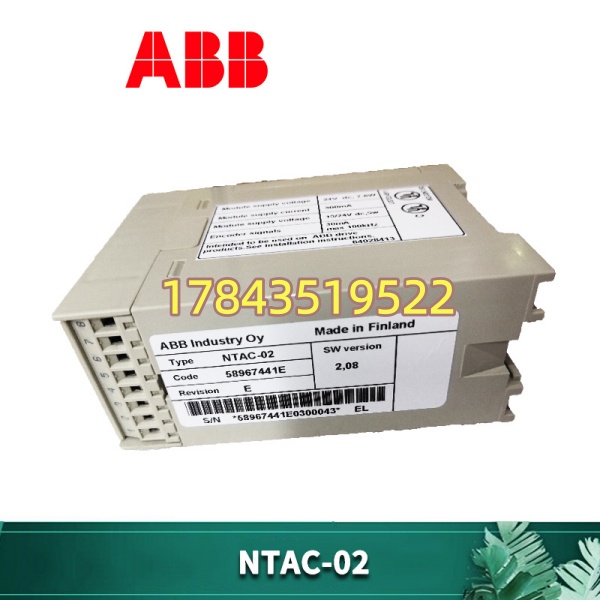

- 物料号：58976008（ABB Drives 目录），部分批次印 3BHE023784R1021，功能一致
- 适用传动：ABB ACS600（FW ≥5.0 需 NTAC-02，早期 v2.8–3.0 用 NTAC-01）、ACS800 全系列（RDCO 光缆或 Option Slot 接入）
- 编码器输入：1 路增量式编码器，A/B/Z 三相，支持 TTL（5V 差分 RS-422）和 HTL（12/24V 推挽），A/B 正交 90° 自动判向
- 最大输入频率：典型 100 kHz（ABB 安装手册标称，部分第三方资料写 500kHz 为 NTAC-01 参数，NTAC-02 以 100kHz 为准，高分辨率编码器注意 PPR×rpm 不超过此限）

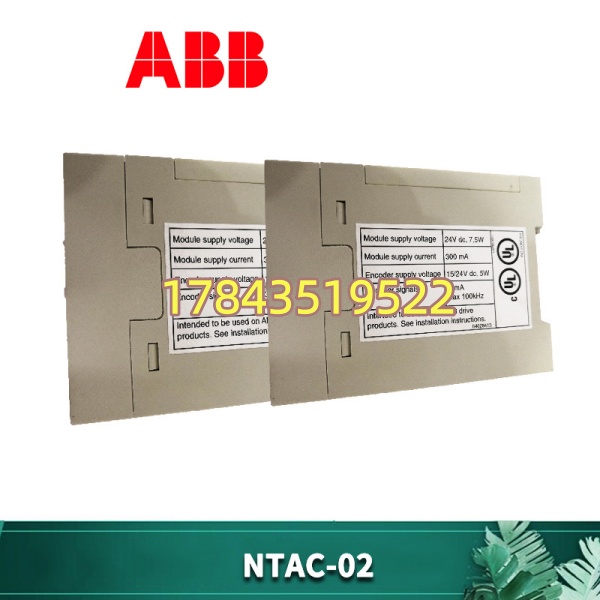

- 编码器供电输出：+15 V DC（max ~150mA）或 +24 V DC（max ~150mA），通过端子选择，供外部编码器
- 节点地址设置：7 位 DIP 开关设 DDCS 节点号（默认 16），须与传动参数 50 组 Node Address 一致
- 连接接口：与传动单元通过 RDCO-01/02（DDCS 光纤/电气链路）或插传动 Option 槽；编码器接 Phoenix 螺丝端子（2×8pin）
- 供电：由传动控制单元或外部 24 V DC（±10%）通过端子供给，典型功耗 ≤2～3 W
- 电气隔离：编码器输入侧与模块内部 DDCS 侧光电隔离
- 状态指示：PWR（电源）、RUN（运行/链接正常）、ERR（故障），各通道脉冲活动 LED
- 安装方式：35 mm DIN 导轨（独立安装柜内）或固定于传动柜内选件安装板，IP20
- 工作环境：-20～+60℃，5～95% RH 无凝露
- 尺寸/重量：约 105×75×45 mm（H×W×D），≈0.2 kg
- 认证：CE、cULus（以铭牌为准）
产品介绍
NTAC-02 是 ABB ACS800（及部分 ACS600 FW≥5.0）传动系统接电机轴增量编码器的反馈接口卡。它把 A/B/Z 脉冲解码后通过 DDCS 链路送给传动控制单元 AM800/ACC800 做速度闭环——没有它，矢量控制和直接转矩控制（DTC）的速度精度会跌，主从同步也跑不起来。模块本身提供编码器工作电源（15V 或 24V）并有光电隔离，现场抗变频器开关噪声还行。
坦白讲，NTAC-02 随 ACS600/早期 ACS800 选件逐步进入生命周期末期，新机偶尔有库存但多靠二手/NOS。它和 NTAC-01 不互换——NTAC-01 供 12V/24V 编码器且兼容老 ACS600 FW 2.8–3.0，NTAC-02 供 15V/24V 且要求 FW≥5.0 或 ACS800，买错柜门上电会报”Option Not Found”。有一点要注意：编码器电缆必须用双绞屏蔽 100Ω 阻抗线，屏蔽层单端接地（模块侧），否则 100kHz 高频共模噪声容易让速度反馈抖，现场我遇过因此误触发过速保护的。
应用场景与行业案例
痛点切入
造纸施胶部两台 AC800 传动做主从同步，夜班从动机报”Encoder Loss / Speed Feedback Error”，查 的 ERR 灯常红——模块内部光耦接收级被附近新装中频炉谐波串入打坏。原系统不能改架构，找块测过拆机 换上恢复同步。老纸机、连退线、冷轧主传这种地方， 一坏整条线趴窝。
典型场景
- 冶金连退/酸洗线主从传动 — 入口/出口张力辊共用编码器反馈或分别接 做速度同步，DTC 模式需精确转速基准
- 造纸分部传动 — 各段烘缸/压光辊通过 取本机轴编码器反馈，参与分部速度链计算
- 起重提升/矿井提升机 — 电机轴装增量编码器接 做位置闭环及超速保护（需参数组 50 正确组态）
- 老厂 MRO 替换 — 原 BOM 标 / 58976008，直接同型号替换烧蚀或通讯故障模块
真实案例
华南某不锈钢冷轧二十辊轧机，粗调段传动 突然跳车报”Fault 7110 — Encoder Module Fault”。打开柜门 ERR 红灯常亮，重新拔插 RDCO 光缆无变化，量编码器侧 15V 供电正常——判定模块硬件故障。库房有测 OK 二手 （同 58976008 Rev C）。断电→拆旧（记录 DIP 开关位置！默认 16 但若改过务必抄下）→装新→拨相同 DIP→恢复 RDCO 光缆及编码器端子→上电→PWR 绿 RUN 闪→进传动参数 50.xx 确认 Node ID 匹配→做慢速点动验证反馈方向及转速值→满载试车。全程约 20 分钟未改参数（参数在传动控制单元 NVRAM 里）。老师傅后来说早该三年前按 10% 比例备 ——这东西受浪涌打坏虽不多见但一坏就停。有一点要注意——若你的编码器是 5V TTL 差分且线长 >30m，确认 接收灵敏度够，必要时改 HTL 编码器或加线路驱动。
常见问题解答 (FAQ)
不建议热插拔。 通过 DDCS/RDCO 连传动控制单元，带电拔会触发传动报”Encoder Module Lost”并可能触发速度反馈丢失故障（依参数 30.50 设置可能分闸）。稳妥做法：传动打”OFF”或至少切本地控制→断 供电/拔 RDCO→换板（DIP 同旧件）→恢复→重新使能。恢复后传动自动重识模块。
不能互换。NTAC-01 兼容 FW 2.8–3.0，编码器供电 12V/24V； 兼容 FW ≥5.0 及全系 ，编码器供电 15V/24V。若你柜内是 必须用 ； 老版本 FW <5.0 用 NTAC-01，≥5.0 用 。混插传动会报 Option Not Recognized。
Q3：停产了官方有替代吗？新 ACS880 还用它吗？
ACS880 系列传动内置编码器接口（X21/X22）或通过 FENA-21 + 编码器模块处理，不再用 。老 / 续命就是囤测过 NOS/拆机 。ABB 官方对老传动无直接”替代件”，建议保留备件或评估整体升级传动柜。
Q4：DIP 开关怎么设？和传动参数什么关系？
侧面 7 位 DIP 设 DDCS Node Address（二进制，1=LSB），出厂默认 16（00010000 反序依模块标示）。传动参数 50.01（Encoder Module Node）须与之相等，否则传动找不到模块报 Fault 7110。多 NTAC 模块在同一 DDCS 环上节点号须唯一。
Q5：速度反馈值不对或方向反了怎么办？
先确认参数 50.02～50.05（PPR、方向、滤波）与编码器铭牌一致。方向反了可在参数 50.03 设”Invert”或交换 A/B 线。若反馈值偏小检查 PPR 是否填错（常见错误：1024 填成 1000 导致 2.4% 偏差）。异常抖动先查编码器电缆屏蔽接地点是否只在 侧。
Q6：二手/拆机件到货怎么验？
① 外观无烧灼、端子无氧化；② 上电（24V DC 或由传动供）PWR 绿灯；③ 接简易 TTL 编码器手盘看 RUN 闪、传动在线读转速值合理；④ 核对 DIP 开关拨码与标签 Rev 版本（Rev C 较常见，均兼容 ）。警惕标签打磨早期工程样件。
