描述
产品详情
· 型号：NSSM01
· 品牌：ABB Bailey Controls（INFI 90 / Net 90 系列）
· 系列：INFI 90 Superloop Network Slave Station Memory Module（NSSM）
规格参数
- 产品类型：Superloop 从站存储模块（Network Slave Station Memory Module, NSSM）
- 适用系统：ABB Bailey INFI 90、Net 90（Harmony 架构）DCS
- 安装位置：插装于 INFI 90 机架槽位（通常与 NISM01/NSSS01 等配合构成 Superloop 节点）
- 供电方式：通过机架背板总线取电（+5 VDC 及 +15 VDC，典型总功耗约 3–5 W / 100mA@5V + 部分 +15V 消耗，需核对原厂手册）
- Superloop 接口：同轴电缆（BNC），RS-422 差分 Superloop 串行总线，支持多点环网拓扑

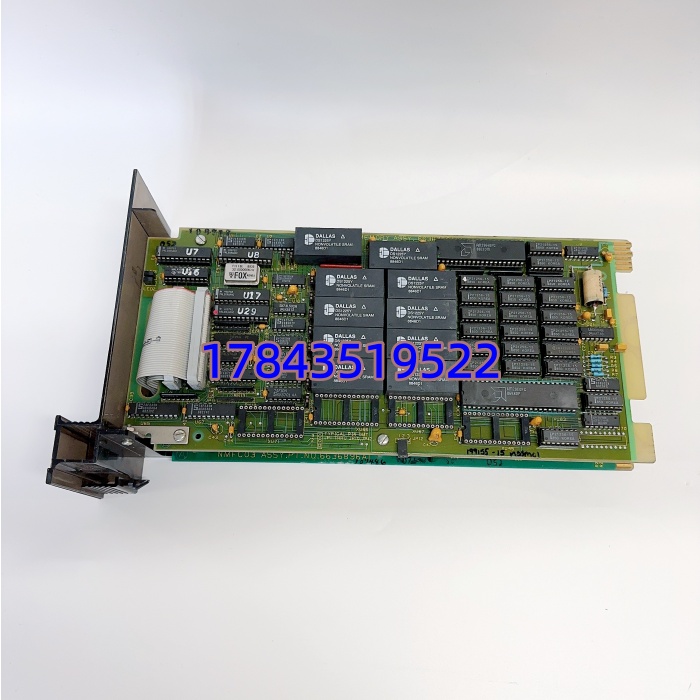

- 数据存储：板载 RAM/EEPROM 维护 Superloop 节点信息表及过程数据点映射缓冲区
- 通信速率：Superloop 标准速率 250 kbps / 500 kbps / 1 Mbps（依系统组态，通常 500k）

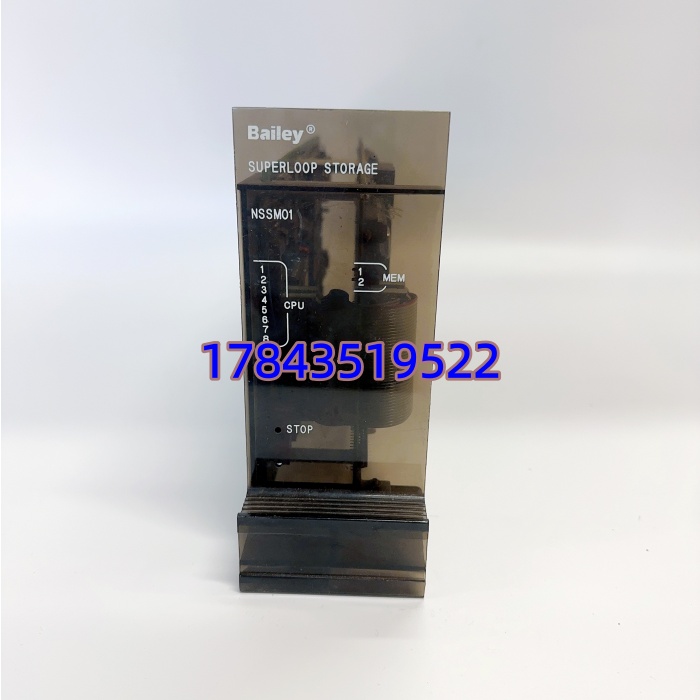

- 状态指示：前面板 LED（PWR 电源、COM 通信/ERR 等），用于快速判断模块在线状态
- 工作温度：0 ℃ ～ +60 ℃（INFI 90 机架内环境）
- 存储温度：−40 ℃ ～ +85 ℃
- 湿度：5%～95% RH，非凝露
- 抗干扰：符合 IEC 61000-6-2工业 EMC 要求
- 物理尺寸（模块本体）：约 标准 INFI 90 单槽宽 × 深度（参考 305 × 35 × 200 mm 深），以实物为准
- 认证：UL / CSA / CE（依生产批次）
- 需核对/以原厂手册为准：确切背板功耗分配、Superloop 终端电阻匹配要求、固件版本兼容性
产品介绍
NSSM01 是 Bailey INFI 90 的 Superloop（超环）网络从站存储模块。INFI 90 早期架构用 Superloop 同轴环网把工程师站、操作员站（OIS/CIC）和现场控制机架连起来——NSSM01 插在控制机架槽位上，配合主环接口模块做数据缓冲和节点地址管理，让上位机能读到该机架的过程数据。它不做 PID 运算，本质是通信桥梁+数据表缓冲。
坦白讲，这东西和 Symphony 的 INICT03/INNPM01 不是一回事，也不能当代替 IMDSI02 这种 I/O 卡用。老厂 INFI 90 还在跑 Superloop 架构（尤其 90 年代进口机组），ABB 早不产了。坏了一块，OIS 可能报”环路通信丢失”或该机架全点变坏值（Quality Bad），基本只能找二手测试件。有一点要注意：换件后 Superloop 地址要和原组态一致，否则环网认不出该节点。
应用场景与行业案例
痛点切入
我在现场遇过老电厂 #2 机组 INFI 90 系统，夜班 OIS 突然所有模拟量变”????”——查是 Superloop 环上一个 NSSM01 前面板 COM LED 灭，重新拔插无效确认模块死掉。当时若改以太网架构要动 CIC 卡和组态，停炉代价太大。库房有测试好的 NSSM01，断电换上、核对节点地址、环网自动同步，五分钟恢复数据刷新。
典型场景
- 电力（老 INFI 90 机组）——Superloop 架构将 OIS/MCS 连至现场控制机架，NSSM01 是该环网节点必配件，非它不可
- 石化/炼油——老装置 Bailey Net 90 系统维持 Superloop 通信，保留原架构不做大改
- 造纸/浆粕——蒸煮工段 INFI 90 控制柜 Superloop 接口模块备份
- 水处理——大型污水厂老 INFI 90 系统保产，原型号替换避免重下装组态
真实案例
西南某 125MW 自备电厂，春检发现 #1 炉 INFI 90 控制柜（含 ）偶尔通信闪断，清故障后能自恢复。三个月后彻底无法通信，测背板 +5V OK 但 不响应环网轮询——确认内部缓冲 RAM 失效。库房有一块测试好的二手 ，记录原槽位 Superloop Node Address→断电拔出旧件→插入新件→上电，环网重构后 OIS 数据全部恢复，未动任何组态。老师傅感慨：这 Bailey 老件二十年前装的，原厂订不到，库房留两块比啥应急预案管用。
