描述
产品详情

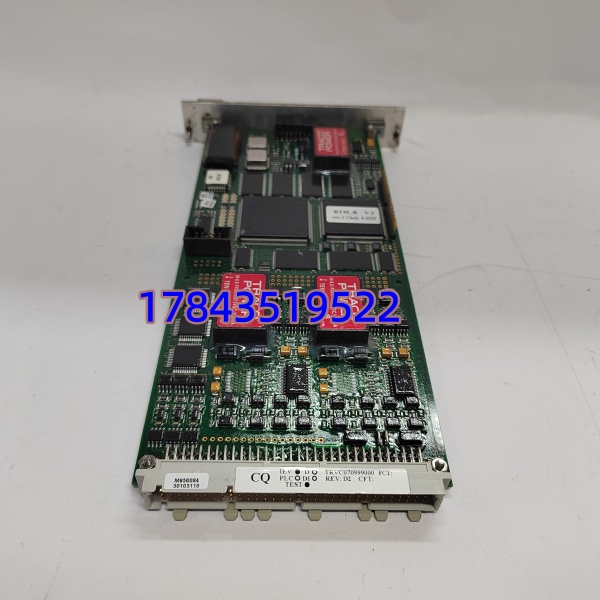

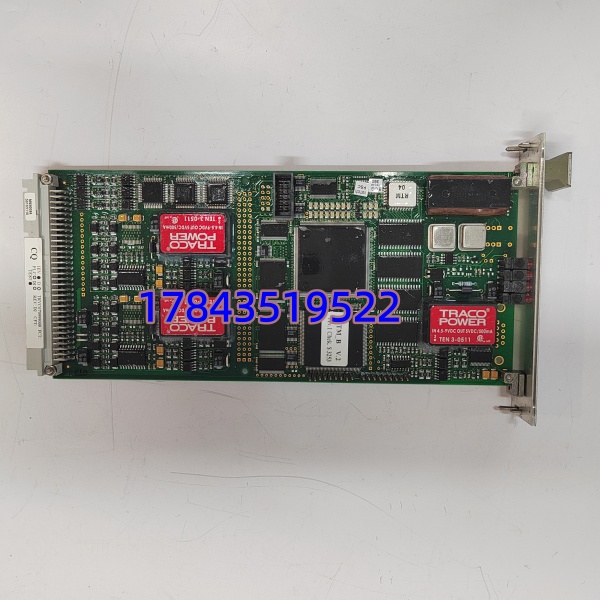

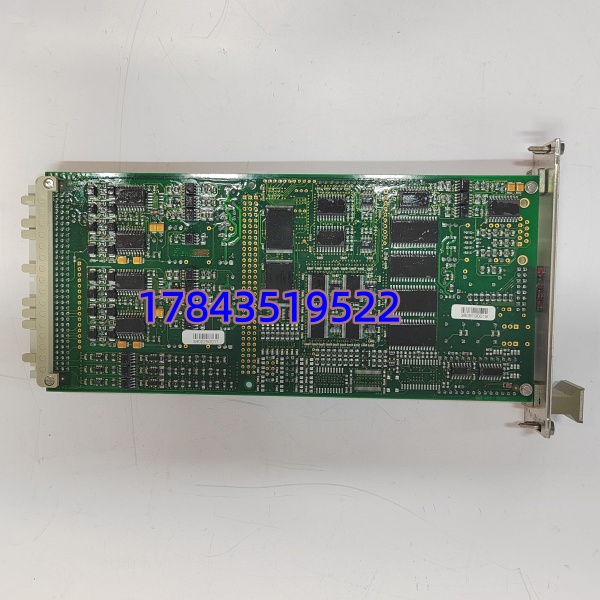

· 型号：NRD108031
· 品牌：ABB（原 BBC Brown Boveri）
· 系列：UNITROL® / BBC Generator Protection & Excitation — 插件式控制/测量/触发 PCB（配套底板 TRVC070999000 标注 BOTTOM）
规格参数
- BBC/ABB 插件型号：NRD108031
- 配套组件/底板号：TRVC070999000（BOTTOM — 表示此板插于机箱底部槽位或配底部接线基板，非独立商品号）
- 适用装置：典型见于——
- ABB UNITROL® D / 早期 UNITROL® F（励磁 AVR 控制屏）
- BBC REGYS 系列励磁调节柜
- 老型 BBC 发电机/变压器保护屏（MICAS / PROTECTA 前身原型柜）
具体以您柜门铭牌型号（如 UNITROL D、REGYS type xxx）为准
- 模块类型：模拟/数字混合控制或测量 PCB — 常见功能角色：
- 电压/电流测量与整流（PT/CT 信号调理 → 直流电平）
- AVR 比较器/限制器模拟电路
- 可控硅触发脉冲放大与同步（部分 NRD 板为 Gate Driver Interface）
确切功能依插槽位置（A/B/C/D 槽）不同
- 供电：由屏柜背板/底板(TRVC070999000) 提供 ±15V / +24V DC（典型，以原屏图纸为准）
- 信号接口：背板金手指 + 面板测试针（TP1/TP2…） + 多圈微调电位器（零点/增益调节）
- 状态指示：通常无 LED（BBC 老板），靠面板测试点电压或用屏面模拟表监测
- 安装方式：抽屉式 PCB 插卡，导向槽入位后前面板翼形螺钉或凸轮锁锁紧，与 TRVC 系列底板金手指啮合
- 冷却：自然对流（柜内强制风冷）
- 工作温度：0℃ ～ +55℃（典型工业级老 PCB）
- 存储温度：-40℃ ～ +85℃
- 尺寸（约）：PCB ≈160×100 mm（依插槽），带面板 ≈180×35×130 mm(H×W×D)
- 净重：≈0.25–0.35 kg
- 认证：依原装置整体 — IEC 60255老标、CE（后期批次）
- 配套典型底板：TRVC070999000 / TRVC071xxx 系列（须匹配插槽定义）
产品介绍
NRD108031 是 ABB（原 BBC）老型励磁/保护屏里的插件式控制或测量板——那个年代还没 DSP，全是运放+比较器+模拟开关做 AVR 和限制器，板上多圈电位器调零点和增益。它必须插在对应 TRVC 系列底板（您标的 TRVC070999000 即此底板编号，BOTTOM 提示安装位置/版本），脱离原机箱无独立功能。
有一点要注意：NRD 系列板高度依赖插槽位置与底板版本，同型号 NRD108031 在不同屏（UNITROL D vs REGYS）可能微改线路——换件时尽量找相同 BBC/ABB 原厂编码+底板号匹配的拆机件，并拍照原板上多圈电位器位置（圈数刻度）再调新板，勿盲目照搬阻值。这类板最脆弱是电解电容干涸和多圈电位器接触不良，到手建议测电容 ESR 和电位器平滑性。
应用场景与行业案例
痛点切入
我处理过一台进口 125MW 机组 UNITROL D 励磁柜，AVR 输出不稳——查 NRD108031 上两只棕黑标电解（标 105℃ 470µF/35V）ESR 已飙到 >10Ω（新料 <0.3Ω），导致测量滤波时间常数漂移。换新件（或拆机良品板）前在原位标记所有电位器圈数（例：Gain W1 = 2.75 圈 CW from stop），装新板先预置相同再细调。
典型场景
- 老进口火/水电厂 UNITROL D / REGYS 励磁屏——NRD108031 做电压测量或触发接口，非它不可因 BBC 专用底板定义无通用替板。
- 80–90 年代 BBC 发电机/变电器保护屏——NRD 系列插件执行过流/差动模拟量比较（极少见仍运行，多已改造）。
- 电厂备件轮换——原屏 NRD 板故障（电容老化/电位器坏）找同编号拆机件直替，避免整套屏柜改造。
真实案例
西南某水电厂 2×25MW 机组，励磁屏（BBC UNITROL D 1987 年产）突然失去自动励磁调节，切手动后正常。开屏看 旁测试点 TP3 电压恒 0V（正常应为随机端电压比例 0–5V）。拔板目视——微调电位器 W2 转轴氧化接触时断时续。库房有测试过同号拆机板，断电拔出旧→新板预置原电位器刻度→插回→上电 TP3 现比例电压→AVR 自动投运 OK。老师傅说：”这老 BBC 板调那几个小白瓷旋钮是门手艺，年轻人全没碰过。”
