描述
产品详情

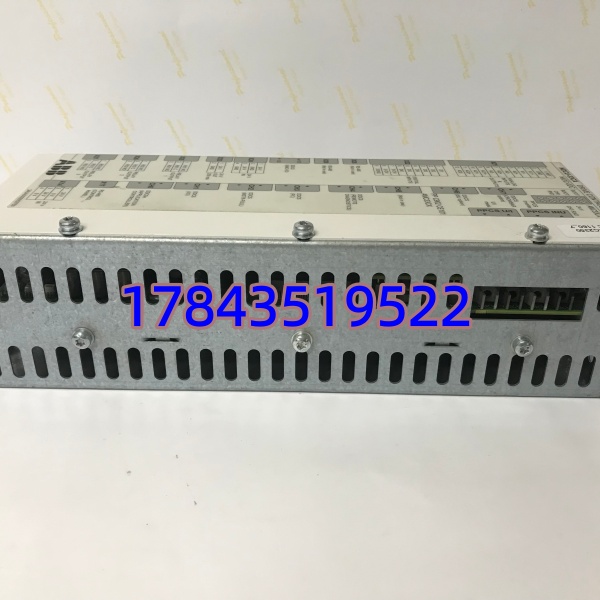

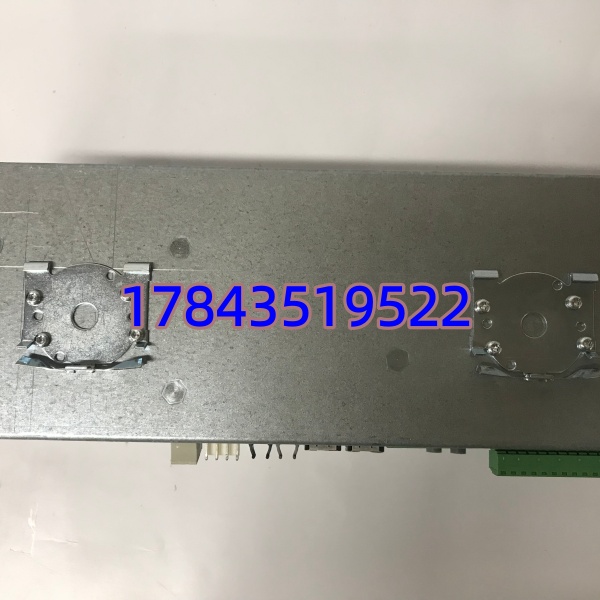

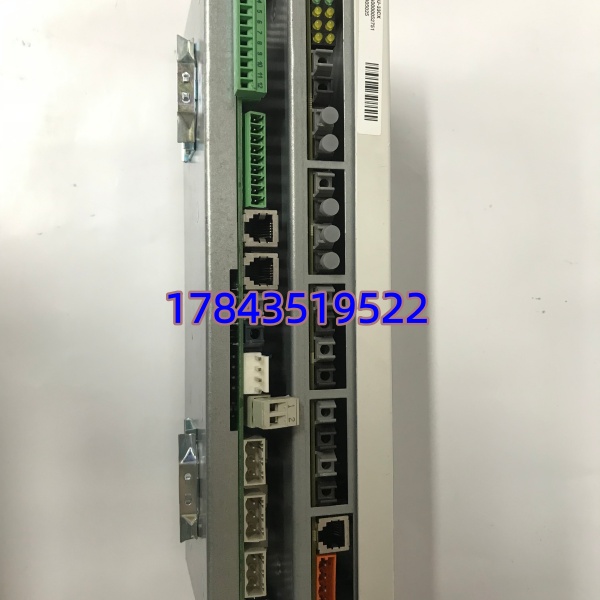

· 型号： NDCU-33CX（3AUA0000052751）
· 品牌： ABB
· 系列： ACS800 / ACS880 / DCS800 — Drive Control Unit Type 33 (with CX = expanded, fiber optic DDCS)
技术参数
| 参数项目 | 规格数值 | 备注/标准 |
|---|---|---|
| 完整型号 | NDCU-33CX 3AUA0000052751 | CX=带 DDCS 光纤 + 扩展槽 |
| 适用传动 | ACS800 / ACS880 / DCS800 multidrive 系统 | 作主 CU 或副 CU(跟随) |
| 处理器 | 32-bit RISC 工业级 | 运行 ABB Drive Firmware |
| DDCS 光纤口 | 2 通道 (Ch A / Ch B) | 连 RMIO 或下级功率单元 |
| 串行口 | 1 × RS-232 (RJ45/SUB-D 依面板) | 用 DriveWindow 调试 |
| 扩展插槽 | 1 × 子板槽 (NDCU-X 系列: X1/X2/X3 等) | 用于现场总线/附加 I/O |
| 控制电输入 | +24 V DC（通常由柜内控制变压器/PS 供） | 典型功耗 8–12W |
| 状态指示 | PWR / RUN / FLT / DDCS Link/Act LEDs | 前面板快判 |
| 固件装载 | Flash，通过 DriveWindow / Drive Composer 下载 | 需匹配 ACS800/880 版 |
| 安装方式 | 插于传动控制单元托架 / 柜门适配器 | 配 ejector handle |
| 工作温度 | 0 … +55℃（存储 -40…+85℃） | 机柜内 IP20(模块级) |
| 认证 | CE / cULus / DNV (部分批次) | IEC 61800-5-1 |
| 配套要求 | 需配 RMIO-01/02 或 APBU-44 等 I/O 板(依系统) | 本价通常只含 NDCU |
产品介绍
造纸线 ACS800 multidrive 主控柜报”CU COMM LOSS”——九成是 NDCU-33CX 板载 FLASH 校验失败或 DDCS 光纤口污染导致链路掉。这块 DCU 是 ABB 大功率传动的”神经中枢”：跑磁场定向控制(FOC)算法并通过 DDCS 光纤把开关指令发给功率单元，同时经扩展子板（NDCU-X）挂现场总线(Profibus DP / Modbus TCP 等)。严格来说 -33CX 比早期 -33CA 多 DDCS Ch B 及扩展槽，老系统单链路可用 CA 替 CX 但通常建议用 CX 做备件统型——反向(CX 替 CA)完全没问题。
现场实测发现，换 NDCU 后最易出错的是忘记重刷参数备份(.dwp 或 .mot 文件)——新板空 FLASH 上电会报 ID RUN 需先 Load Backup Parameters 再 Run。DriveWindow / Drive Composer 连 RS-232 口（通常 9600-8-N-1）Restore 约 5 分钟。采购确认三点：①现拆下标签含 NDCU-33Cx 字样（非 AINT-14 或 AINI-61 等 I/O 板）；②系统是 ACS800/880 multidrive（非 ACS350/510 小功率一体机，无此插槽）；③确认需 CX（双光纤+扩展槽）还是 CA 够用（我们一般推 CX 兼容更广）。渠道欧仓有测好库存通常 24h 发，比 ABB 原厂（33 系列部分 EOL/LTB 交期 10–16 周）更适合抢修。
替换与升级建议
- ✅ 直接替换 — NDCU-33CX 3AUA0000052751（完全同型号）
物理与电气全同。插回托架→接 DDCS 光纤/RMIO→用 DriveWindow Restore 参数备份→Run。建议先读原 .dwp 文件存档，约 15–30 分钟复现。
- ⚠️ 软件兼容（通常可向下替）— NDCU-33CA / NDCU-33CB
CA/CB 缺 CX 的第二 DDCS 口或扩展槽，若原系统只用单 DDCS 链路且无子板可替（成本略低）。CX 替 CA/CB 永远 OK（功能超集），反之可能受限——备件统一买 CX 最安全。
- ❌ 硬件不兼容 — ABB 小功率一体机控制板(ACS355/510 主板) / S800 PLC CPU / RMIO 板
NDCU 是传动专用 DCU，背板/托架只存于 ACS800 柜式 multidrive，与小功率机内主板、PLC、I/O 扩展板均不互通。
ABB NDCU-33 系列部分进入 EOL/LTB，市场依赖测好库存。关键传动建议按 N+1 备份 NDCU + RMIO 及控制电源模块。
常见问题解答 (FAQ)
1. NDCU-33CX 跟 NDCU-33CA 外观一样吗？能混用吗？
外观尺寸插槽一致。CX 是 CA 的超集（多第二 DDCS 光纤口+扩展子板槽），CX 可替 CA 无任何问题；CA 替 CX 若原系统用了 Ch B 光纤或子板会丢功能——不建议反向混用，备件统一订 CX 最简。
2. 换上新板变频器报 ID RUN / 参数丢失怎么办？
空 FLASH 新板必报。用 DriveWindow/Drive Composer 通过 RS-232 口 Load Backup Parameters (.dwp)，完成后 Motor Start → Run。首次建议对照原屏抄关键电机参数防备份文件损坏。
3. DDCS 光纤链路不亮(Act 灯灭)咋排查？
先查光纤端面清洁度（无尘纸蘸酒精轻擦），确认另一端 RMIO/功率单元已上控制电。交叉互换 A/B 通道排除单路故障。仍不亮查 NDCU 控制 24V 电源是否正常（端子 X5:1-2）。
